Vishay SISS94DN ThunderFET® MOSFET
Vishay SISS94DN ThunderFET® MOSFET은 ThunderFET 기술이 적용된 TrenchFET®를 사용하는 N-채널 200VDS 장치입니다. 이 ThunderFET® MOSFET은 RDS(on), Qg, Qsw 및 Qoss의 균형을 최적화합니다. 이 장치는 100% Rg 및 UIS(Unclamped Inductive Switching) 테스트를 거쳤습니다. 이 SISS94DN MOSFET은 PowerPAK 1212-8S 패키지로 제공되고 무연 및 무할로겐(SiSS94DN-T1-GE3)입니다. 이 MOSFET은 -55~150°C의 온도 범위에서 작동하고 단일 구성으로 제공됩니다. 일반적으로 1차 측 스위칭, 동기식 정류, DC/DC 토폴로지, 조명, 로드 스위치 및 모터 드라이브 제어에 사용됩니다.
특징
- TrenchFET®(ThunderFET 기술 적용)가 RDS(on), Qg, Qsw 및 Qoss의 밸런스 최적화
- 리더십 RDS(on)
- 100% Rg 및 UIS 테스트 완료
애플리케이션
- 1차 측 스위칭
- 동기식 정류
- DC/DC 토폴로지
- 조명
- 로드 스위치
- 부스트 변환기
- 모터 드라이브 제어
사양
- 드레인- 소스 전압(VDS): 200V
- 드레인 소스 온 상태 저항(RDS(on)):
- VGS = 10V에서 최대 0.075Ω
- VGS = 7.5V에서 최대 0.078Ω
- 11nC 일반 총 게이트 전하(Qg)
- 표준 출력 충전(Qoss): 29nC
- 연속 드레인 전류(ID): 19.5A
- 작동 온도 범위: -55~150°C

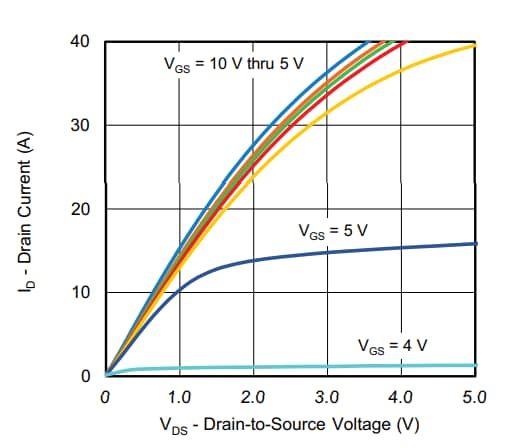

일반 출력 특성
