Toshiba L-TOGL 및 S-TOGL AEC-Q 40V/80V/100V N-채널 MOSFET
Toshiba L-TOGL 및 S-TOGL AEC-Q101 40V/80V/100V N-채널 MOSFET은 매우 낮은 온저항, 높은 드레인 전류 정격 및 높은 방열을 제공합니다. 이는 높은 방열 패키지(L-TOGL(대형 트랜지스터 아웃라인 걸윙 리드) 및 S-TOGL(소형 트랜지스터 아웃라인 걸윙 리드)를 U-MOS IX-H 및 U-MOS X-H 칩 공정과 결합하여 달성됩니다. Toshiba L-TOGL 및 S-TOGL MOSFET은 또한 고전류 기능과 높은 방열을 제공하여 다양한 자동차 애플리케이션에서 전력 밀도를 향상시키는 데 도움이 됩니다. L-TOGL 패키지는 기존 TO-220SM(W) 패키지와 크기가 동일합니다. 그러나 XPQR3004PB는 전류 정격을 크게 향상시키고 온 상태 저항을 일반적으로 0.23mΩ으로 낮춥니다. 설치 면적이 최적화된 L-TOGL 패키지는 동일한 크기의 TO-220SM(W) 패키지와 비교할 때 열 특성을 개선하는 데 도움이 됩니다.
S-TOGL 패키지는 걸윙형 리드와 확장된 열 패드를 활용하면서도 더욱 컴팩트한 옵션을 제공합니다. 크기는 7mmx8mm로 작지만, 이 패키지는 최대 200A까지 처리할 수 있습니다.
특징
- AEC-Q101 인증
- 낮은 드레인 및 소스 온-상태 저항[XPQR3004PB RDS(ON)=0.23mΩ(표준), (VGS=10V)]
- 10µA(최대) 낮은 누설 전류(VDS=40V)
- 2.0~3.0V 증가 모드 범위(VDS=10V, ID=1.0mA)
- 40V, 80V, 100V 드레인-소스 항복 전압 옵션
- 160~400A 연속 드레인 전류 범위
- ±20V 게이트-소스 전압
- 3 V 또는 3.5 V 게이트 소스 문턱 전압 옵션
- 전력 손실 범위: 223 W ~ 750 W
- 84~305nC 게이트 전하 범위
- 33~85ns 상승 시간 범위
- 57~160ns 턴-온 지연 시간 범위
- 39~130ns 하강 시간 범위
- 113~395ns 턴-오프 지연 시간 범위
- 작동 온도 범위: -55 °~++175 °C
애플리케이션
- 자동차 전장
- 스위칭 전압 조정기
- 모터 드라이버
- DC-DC 컨버터
부품
- 40V S-TOGL(7x8, BSC)
- 40V L-TOGL(10x12, BSC)
- 80V L-TOGL(10x12, BSC)
- 100V L-TOGL(10x12, BSC)
비디오

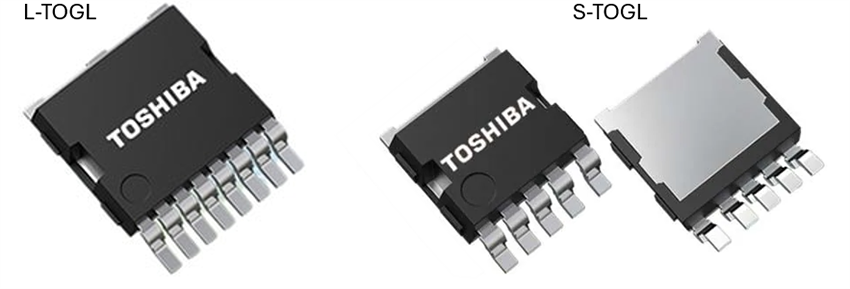

패키지 옵션
