STMicroelectronics EVLMG1-250WLLC 데모 보드
STMicroelectronics EVLMG1-250WLLC 데모 보드는 MasterGaN1을 기반으로 최소 크기와 높은 효율이 필요한 산업용 애플리케이션을 위해 설계된 공진 LLC 변환기입니다. EVLMG1-250WLLC는 동일한 패키지에 GaN 전력 트랜지스터 2개와 드라이버 1개를 내장하고 있어 모든 SMPS 컨트롤러와 직접 인터페이스할 수 있습니다. GaN 기술 및 임베디드 드라이버는 이 변환기를 기존 MOSFET 보다 높은 작동 주파수로 설계할 수 있습니다. EVLMG1-250WLLC 데모 보드는 일차 측에 히트싱크가 없으며 치수가 상당히 감소되었으며 전력 밀도는 20 W/in^3입니다. 높은 효율과 작은 크기 덕분에 이 보드는 사용 가능한 공간이 제한된 경우에 적합합니다.
STM EVLMG1-250WLLC 데모 보드는 변압기 및 1차 컨트롤러와 2개의 소형 도터보드가 있는 마더보드로 구성되어 있습니다. 1차 측에는 하나의 도터보드가 MasterGaN1을 내장하고 있으며, 2차 측에는 SR 컨트롤러 SRK2001과 MOSFET이 있습니다.
특징
- DC/DC 변환을 위해 MasterGaN1을 사용하는 고효율 및 소형 솔루션
- 24V 출력 전압
- 최대 250W의 출력 전력
- 400V +/- 10% 공칭 입력 전압
- 92% 초과 효율
- 단락 및 과전류로부터 보호되는 출력
- D2D 변환기로서 정확한 시퀀싱을 위한 입력 전압 모니터 및 브라운아웃 보호
- 100 x 60mm 보드 크기(W x H)
- 35mm 최대 구성 요소 높이
- WEEE 및 RoHS 규격 준수
애플리케이션
- 산업용 DC-DC
- 어댑터
- 소비자 SMPS
관련 제품
STMicroelectronics MASTERGAN GaN 하프 브리지 고전압 드라이버
하프 브리지 구성으로 게이트 드라이버 및 2개의 강화 모드 GaN 트랜지스터를 통합합니다.

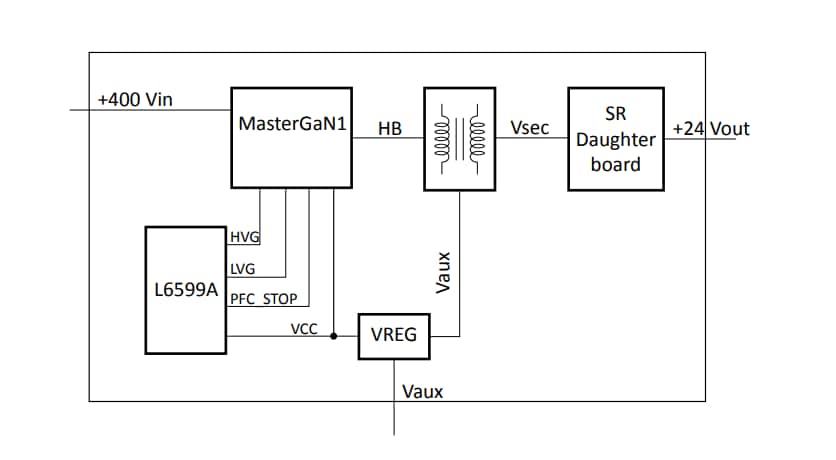

블록 선도
