ROHM Semiconductor SH8M 이중 N채널+P채널 전력 MOSFET
ROHM Semiconductor SH8M 이중 N채널+P채널 전력 MOSFET은 8개의 단자가 있는 소형 표면 실장 SOP8 패키지에 2개의 60V MOSFET을 포함합니다. 낮은 온 저항, ±6.5 A/±7 A 연속 드레인 전류(ID), 최대 32 mΩ ~ 33 mΩ RDS(on) 및 2W 전력 손실을 제공합니다. ROHM Semiconductor SH8M 이중 N채널+P채널 전력 MOSFET은 무연 도금을 사용하고 할로겐이 없으며 RoHS를 준수합니다. SH8M은 스위칭 애플리케이션에 이상적입니다.
특징
- 이중 Nch+Pch 극성
- 단자 8개
- 낮은 온 상태 저항
- 소형 표면 실장 패키지(SOP8)
- 스위칭 애플리케이션에 이상적
- 무연 도금
- RoHS 규격 준수
- 무할로겐
사양
- 드레인 소스 전압(VDSS): -60 V ~ 60 V
- 최대 32 mΩ ~ 33 mΩ RDS(on)
- ±6.5A/±7A 드레인 전류 ID
- 2W 전력 손실
비교 차트

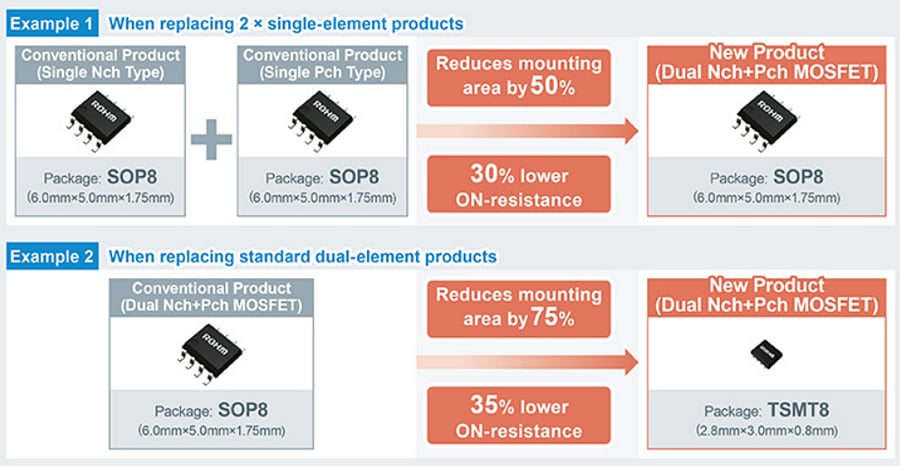

더 작은 크기 및 구성 요소 수
솔루션 예
• QH8MC5(±60V Nch+Pch 듀얼 MOSFET) + BD63001AMUV (3상 브러시리스 모터 프리드라이버 IC)
• SH8KB6(+40V Nch+Nch 듀얼 MOSFET) + BM62300MUV (3상 브러시리스 프리드라이버 IC)
• SH8KB6(+40V Nch+Nch 듀얼 MOSFET) + BD63002AMUV (3상 브러시리스 프리 드라이버 IC)
