ROHM Semiconductor BD5250G-1TR 전압 감지기(리셋) IC
ROHM Semiconductor BD5250G-1TR 전압 감지기(리셋) IC는 N채널 오픈 드레인 출력 유형이 있는 자유 시간 지연 설정 CMOS 감지기 IC입니다.이 IC는 0.1V 증분으로 0.9V~5V 전압 범위를 감지하고 최대 85 °C의 온도에서 작동합니다 BD5250G-1TR IC는 Nano Energy™, ±30% 시간 지연 정확도, 270nA 표준 초저 소비 전류 및 70mA 출력 전류가 특징입니다. 이 감지기 IC는 SSOP5 패키지 및 2.90mm x 2.80mm x 1.25mm 크기로 제공됩니다. BD5250G-1TR IC는 전압 감지가 필요한 소비자 장치에 사용됩니다.
특징
- Nano Energy™
- N채널 오픈 드레인 출력 유형
- 외부 커패시터로 제어되는 지연 시간 설정
- 2.90mm x 2.80mm x 1.25mm 크기 및 SSOP5 패키지로 제공
- 전압 감지가 필수적인 소비자 장치에 사용됨
사양
- 감지 전압 정확도:
- ±1%±5mV(VDET =0.9~1.6V)
- ±0.9%(VDET =1.7~5V)
- 70mA 출력 전류
- -40°C~+85°C 작동 온도 범위
- 0.9V ~ 5V(표준) 감지 전압(0.1V 단계)
- 270nA(표준) 초저 소비 전류
- ±30% 시간 지연 정확도(-40°C ~ 85°C, 1nF 이상의 CT 핀 커패시터)

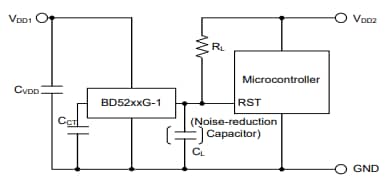

애플리케이션 회로도
블록 선도
