Infineon Technologies EconoPIM™ 2 및 3 모듈

Infineon Technologies EconoPIM™ 2 및 3 모듈은 범용 인버터용으로 설계된 통합 솔루션입니다. Econoopim 제품군은 비용 효율적이고 콤팩트한 설계와 간소화되고 신뢰할 수 있는 장착을 위해 개발되었습니다.

Infineon EconoPIM 2 및 3 모듈은 각각 정류기 브리지, 브레이크 초퍼 및 인버터 스테이지를 통합하고 있습니다. 사용 가능한 구성은 EconoPIM 및 EconoPACK 시리즈입니다. Econoo 하우징에는 최적화된 열 확산을 위한 구리 베이스 플레이트가 포함되어 있으며 서미스터(NTC)가 특징입니다.

Econo 모듈은 납땜 가능한 핀 또는 PressFIT 핀과 함께 사용할 수 있으며, 사전 적용된 TIM과 함께 사용할 수 있는 Econo 모듈의 수가 증가하고 있습니다. 특정 Econo 모듈은 정확하고 비용 효율적인 전류 감지를 위해 통합 션트를 제공합니다.

EconoPIM 2 및 3 모듈에는 평면 IGBT 칩 기술 표준이 적용되어 낮은 스위칭 손실, 포화 전압 및 높은 스위칭 주파수를 허용합니다. 또한 이 장치는 650V/1,200V/1,700V에서 최적화된 IGBT4를 제공합니다.

특징

시스템 비용 절감을 위해 단 하나의 패키지에 정류기 브리지, 브레이크 초퍼, 인버터 스테이지 및 NTC 통합
맞춤형 패키지 덕분에 유연성 발휘(핀 위치 및 토폴로지를 고객의 요구에 맞게 채택 가능)

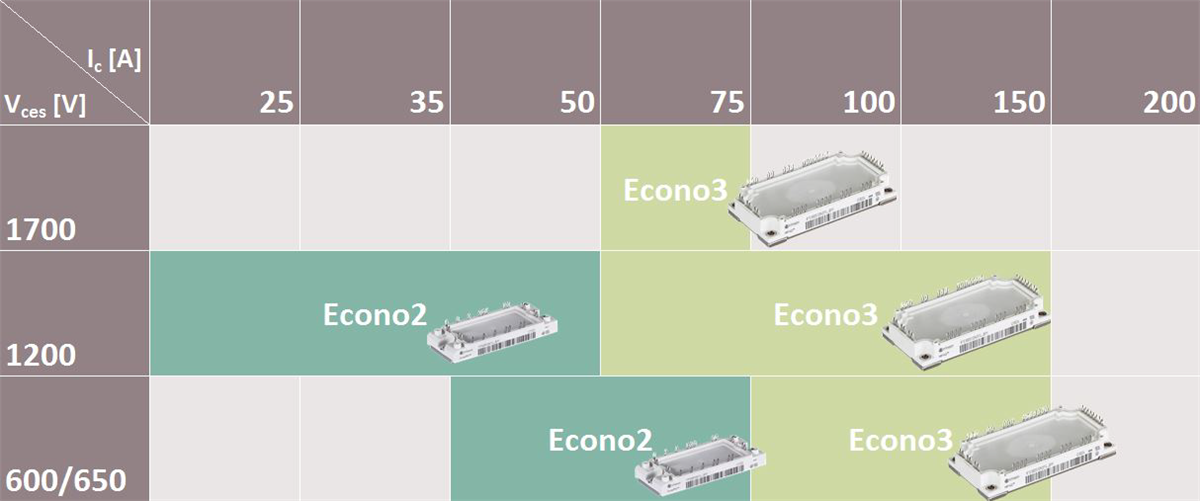

플랫폼 전략을 위한 여러 가지 애플리케이션에 사용되는 다양한 토폴로지, 전압(600V~1,700V) 및 전류(15A~150A)
전력 밀도 Trenchstop™ IGBT4 기술(콤팩트한 인버터 설계의 Trenchstop IGBT3에 비해 높은 전력 밀도를 위한 T_vjop = 150°C 제공)
