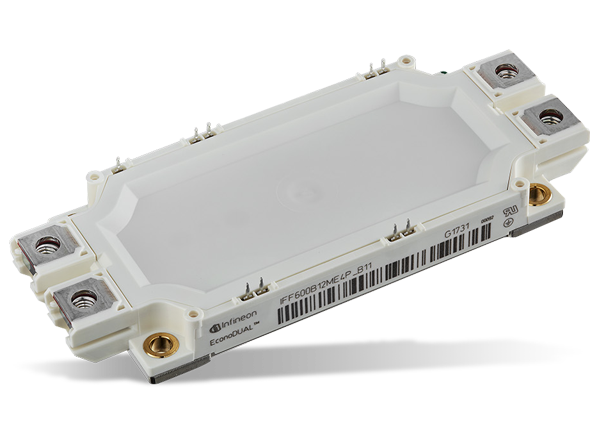

Infineon Technologies EconoDUAL™ 3(통합형 션트 레지스터 포함)
Infineon EconoDUAL™ 3 모듈(통합형 션트 레지스터 포함)은 AC 전류 모니터링에 사용하고 인버터의 전체 시스템 비용을 최적화하는 효과적인 수단을 제공합니다. 외부 전류 센서가 더 이상 필요 없으므로 시스템에서 공간을 절약하고 재료비를 절감하며 제조 노력을 줄일 수 있습니다. 정밀한 모터 제어로 넓은 온도 범위에서 높은 전류 측정 정확도를 달성합니다.
EconoDUAL 3은 AC 모터 드라이브, 스위칭 전원 공급 장치 및 태양광과 같은 다양한 응용 분야에 사용됩니다. EconoDUAL 3 션트 모듈 제품군은 1,200V에서 300A~600A의 전류 범위를 지원하며, 머지 않아 1,700V를 추월할 것으로 보입니다. 이 모듈은 열 저항이 가장 낮고 수명이 긴 사전 인가된 열 연동 재료와 함께 사용할 수 있습니다. 이 PressFit 하우징 덕분에 빠르고 비용 효율적으로 조립할 수 있습니다.
특징
- 1,200V의 최첨단 IGBT4 기술 적용
- ED3(전류 측정용 통합 션트 포함)
- 1,200V: 300A, 450A 및 600A 모듈
- PressFit 제어 핀 및 스크류 전력 단자
- TIM – 사전 인가된 열 연동 재료로 긴 수명 달성
- 소형의 견고한 설계 장치(성형 단자 포함)
- Tvjop 150°C
- 낮은 V(CEsat)
- 정온도계수를 가진 V(CEsat)
- 절연 베이스 플레이트
- 장기간 안정적인 TIM 및 통합 션트를 갖춘 신뢰할 수 있는 EconoDual™ 3 패키지
- 더욱 높은 인버터 전력 밀도
- 전류 측정 정확도 향상
- 시스템 비용 절감
- PressFit이 장착 노력을 감소시키고 상호 연결 신뢰성을 증대시킴
애플리케이션
- GPD
- 서보 드라이브
- CAV/E-버스
- UPS
- 태양광
