SCT012H90G3AG

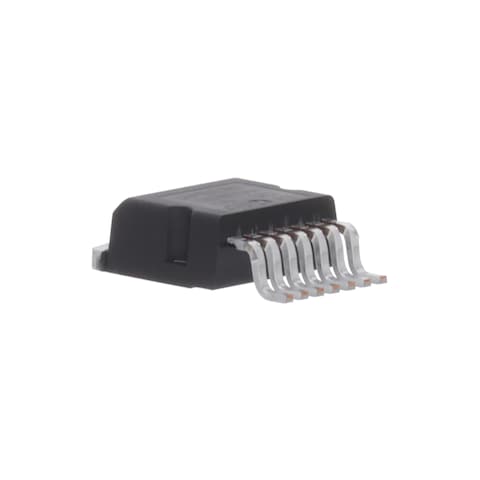

Name: STMicroelectronics SCT012H90G3AG
Brand: STMicroelectronics
SKU: 511-SCT012H90G3AG
Price: 30003 KRW
Availability: InStock

이미지는 참조용으로만 사용하십시오
제품 사양을 참조하세요

Mouser 번호:

511-SCT012H90G3AG

제조업체 번호:

SCT012H90G3AG

제조업체:

STMicroelectronics

설명:

SiC MOSFET Automotive-grade silicon carbide Power MOSFET 900 V, 12 mOhm typ., 110 A in an H2PAK-7 package

설계 완성하기

데이터시트:

SCT012H90G3AG 데이터시트 (PDF)

ECAD 모델:

무료 라이브러리 로더를 다운로드하여 이 파일을 ECAD 도구용으로 변환하십시오. ECAD 모델에 대해 자세히 알아보기

추가 정보

STMicroelectronics SCT012H90G3AG에 대해 자세히 알아보십시오.

재고 상태: 425

재고:: 425 즉시 배송 가능

예기치 않은 오류가 발생했습니다. 나중에 다시 시도하십시오.
공장 리드 타임:: 16 주 표시된 것보다 많은 수량에 대한 추정 공장 생산 시간입니다.

수량 입력:

최소: 1 배수: 1

단가:

₩-

합계:

₩-

예상 관세:

가격 (KRW)

수량	단가	합계
	₩30,003	₩30,003
	₩21,549.6	₩215,496
	₩20,936.4	₩2,093,640
전체 릴(1000의 배수로 주문)
	₩17,096.6	₩17,096,600

.hidden-for-nojs { display: none; } .pull-right-nojs { justify-content: flex-end; }

제품 속성	속성 값	속성 선택
제조업체:	STMicroelectronics
제품 카테고리:	SiC MOSFET
RoHS:
장착 스타일:	SMD/SMT
패키지/케이스:	H2PAK-7
트랜지스터 극성:	N-Channel
채널 수:	1 Channel
Vds - 드레인 소스 항복 전압:	900 V
Id - 연속 드레인 전류:	110 A
Rds On - 드레인 소스 저항:	12 mOhms
Vgs - 게이트 소스 전압:	- 18 V, + 18 V
Vgs th - 게이트 소스 역치 전압:	4.2 V
Qg - 게이트 전하:	138 nC
최저 작동온도:	- 55 C
최고 작동온도:	+ 175 C
Pd - 전력 발산:	625 W
채널 모드:	Enhancement
자격:	AEC-Q101
브랜드:	STMicroelectronics
구성:	Single
하강 시간:	30 ns
포장:	Reel
포장:	Cut Tape
제품:	MOSFETs
제품 유형:	SiC MOSFETS
상승 시간:	47 ns
팩토리 팩 수량:	1000
하위 범주:	Transistors
기술:	SiC
트랜지스터 타입:	1 N-Channel
타입:	silicon carbide Power MOSFET
표준 턴-오프 지연 시간:	82 ns
표준 턴-온 지연 시간:	37 ns

제품을 찾음:

유사 제품을 표시하려면 확인란을 하나 이상 선택하십시오.

이 카테고리에 유사 제품을 표시하려면 확인란을 하나 이상 선택하십시오.

속성 선택됨: 0

문서 필터:

데이터시트

SCT012H90G3AG 데이터시트 (PDF)

PCN

이 기능을 활성화하려면 자바스크립트가 필요합니다.

CAHTS:: 8541290000
USHTS:: 8541290065
JPHTS:: 854129000
TARIC:: 8541290000
MXHTS:: 8541299900
ECCN:: EAR99

자동차 등급 탄화 규소 전력 MOSFET

STMicroelectronics 자동차 등급 탄화 규소 전력 MOSFET은 ST의 진보되고 혁신적인 2세대/3세대 SiC MOSFET 기술을 사용하여 개발되었습니다. 이 장치 는 단위 면적당 낮은 온 상태 저항과 매우 우수한 스위칭 성능이 특징입니다. 이 MOSFET은 매우 높은 작동 온도 성능 (TJ = 200°C)과 매우 빠르고 견고한 고유 본체 다이오드가 특징입니다.

Silicon Carbide Power MOSFETs

STMicroelectronics Silicon Carbide Power MOSFETs bring wide bandgap materials' advanced efficiency and reliability to a broader range of energy-conscious applications. These applications include inverters for electric/hybrid vehicles, solar or wind power generation, high-efficiency drives, power supplies, and smart-grid equipment. An extended voltage range from 650V to 1700V features excellent switching performance combined with very low on-state resistance R_DS(on) per area Figure Of Merit. ST SiC MOSFETs allow the design of more efficient and compact systems. The STMicro 1200V SiC MOSFETs exhibit an outstanding temperature rating of 200°C for improved thermal design of power electronics systems. Compared to silicon MOSFET, SiC MOSFET also features significantly reduced switching losses with minimal variation versus the temperature.
