Panasonic 조명 터치 스위치
Panasonic 조명 터치 스위치는 작은 전류를 사용하는(최대 20 mA 15Vdc) 순간 푸시온 촉각 스위치로, 주로 촉감 또는 촉각 스위치라고 불립니다. 빠르고 정확한 클릭, 낮은 접촉 저항, 최소 바운싱 잡음 및 높은 접촉 신뢰성을 구현합니다. Panasonic은 초박형, 초소형, 측면 마운트, 더블 액션, 롱 트래블(왕복 운동), 오버 트래블, 다양한 동작 힘과 같은 옵션을 비롯하여 표면 실장 및 J-bent 터미널 마운팅 옵션도 제공합니다.
그밖에도 세계 최초의 LED용 개방 중앙 공간을 제공하는 EVP-AD 시리즈를 포함합니다. 직경 4.2mm의 중앙 공간을 제공하는 EVP-AD 시리즈는 설계자들에게 컬러, 밀도, 일관성 등, 더욱 다양한 LED 옵션을 제공합니다. 내구적인 설계의 Panasonic EVP-AD 시리즈는 자동차 애플리케이션에 적합합니다. Panasonic의 다른 조명 터치 스위치 시리즈로 엑추에이터를 내장한 EVP-AF, 향상된 작동을 위해 옵션의 푸시풀 플레이트를 제공하는 EVQ-PL, 더블 액션 시리즈의 EVQ-3P 및 우수한 작동을 위해 매우 높은 힘과 큰 푸시 플레이트를 제공하는 자동차 애플리케이션에 적합한 EVQ-Q1이 있습니다.
|
상단 푸시
표면 실장
|
| 시리즈 |
이동 (mm)
|
작동 수명 주기
| 이미지 |
데이터시트 |
L x W x H (mm) |
작동 힘 |
특징 |
EVPAY
| 0.15
| 500k
|
|
데이터 시트
| 3.4 x 2.9 x 0.7
| 2.4N
| 높은 조작성
엑추에이터 탑재(푸시 플레이트)
|
EVP-AF
|
0.15
|
100k
|  |
데이터 시트
|
3.0 x 2.6 x 0.65 |
1.6N (160 gf) |
일관적인 촉각 성능을 위해 엑추에이터 내장 |
| EVP-AA |
0.15
|
1M, 200k
|  |
데이터 시트
|
3.5 x 2.9 x 1.4
3.5 x 2.9 x 1.7 |
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
3.5N (350 gf)
5.0N (500 gf)
|
J-bent 터미널 |
EVQ-P6
|
0.25
|
200k |
|
데이터 시트
|
4.1 x 4.1 x 0.38
4.1 x 4.1 x 0.43
4.1 x 4.1 x 0.58
|
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
3.5N (350 gf)
|
옵션의 푸시 플레이트 및 접지 터미널
|
|
0.25, 0.30
|
2M, 1M, 200k, 100k
|
|
데이터 시트
|
6.5 x 6.0 x 2.0
6.5 x 6.0 x 2.5
6.5 x 6.0 x 3.1
|
0.5N (50 gf)
1.3N (130 gf)
1.6N (160 gf)
2.6N (260 gf)
3.5N (350 gf)
5.0N (500 gf)
|
넓은 푸시 플레이트
Over-stroke & GND 유형 제공
긴 작동 수명
|
|
EVQ-9P | 1.0, 1.3
|
100k, 30k
|
 | 데이터 시트
| 6.1 x 6.0 x 5.0
|
2.0N (200 gf)
2.2N (220 gf)
2.5N (250 gf)
3.5N (350 gf) | 긴 이동
J-bent 터미널
큰 푸시 플레이트 |
| EVP-AS |
1.0, 1.3
|
100k, 30k
|  |
데이터 시트
|
6.0 x 6.1 x 5.0 |
2.2N
2.5N
1.6N
2.0N
2.5N
3.0N
3.5N |
J-bent 터미널 |
| EVQ-Q1 | 1 | 100k |  | 데이터 시트
| 8.5 x 8.5 x 6.5 | 4.0N (400 gf)
5.0N (500 gf)
| 매우 높은 힘
긴 이동
큰 푸시 플레이트
J-bent 터미널 |
|
|
0.25, 0.70
|
200k, 500k
|
|
데이터 시트
|
4.7 x 3.5 x 2.5
4.7 x 3.5 x 2.1
|
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
2.5N (250 gf)
3.5N (350 gf)
5.0N (500 gf)
|
J-bent 터미널
접지 터미널 옵션
|
| EVQ-PL | 0.25 | 500k, 200k
|
| 데이터 시트 | 4.9 x 4.9 x 1.5
| 1.0N (100 gf)
1.6N (160 gf)
2.6N (260 gf)
| 옵션의 푸시 플레이트
GND 터미널 포함 |
| EVP-AX |
0.07, 0.16
|
100k
|  |
데이터 시트
|
3.0 x 2.6 x 0.7 |
0.7N
2.0N
|
외부 크기: 3.0mm x 2.6mm, 높이 0.7mm
더블 액션
|
EVQ-PJ/PN/5P
|
0.25
|
50k, 30k
|
|
데이터 시트
|
6.0 x 3.5 x 4.3
6.0 x 3.5 x 5.0
|
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
|
SMT, 벌크, 래디얼 테이프 터미널 유형 제공
|
| EVP-AW |
0.13, 0.15
|
300k
|  |
데이터 시트
|
3.0 x 2.0 x 0.6 |
1.6N
2.4N
3.3N
|
높은 조작성
엑추에이터 탑재(푸시 플레이트) |
| EVP-AD |
1
|
100k
|  |
데이터 시트
|
최대 직경 4.2-mm의 칩 LED 마운트 가능 |
4.0N
±0.8N |
명확한 촉감 피드백
긴 왕복 운동(1 mm) |
| EVP-BB | 0.11
| 500k |
| 데이터 시트
| 2.6mm x 1.6mm, 높이 0.53mm
| 1.6N
| 높은 조작성
엑추에이터 탑재(푸시 플레이트)
| EVP-AY
| 0.15
| 500k
|  | 데이터 시트
| 3.4mm x 2.9mm, 높이 0.7mm
| 1.6N | 높은 조작성
엑추에이터 탑재(푸시 플레이트)
IP67 특성
|
스루홀
|
| 시리즈 |
이동 (mm)
|
작동 수명 주기
| 이미지 |
데이터시트 |
L x W x H (mm) |
작동 힘 |
특징 |
EVQ-PE
|
0.25
|
50k, 30k
|
|
데이터 시트
|
6.0 x 3.5 x 4.3
6.0 x 3.5 x 5.0
|
1.0, 1.6, 2.4
|
웨이브 납땜 제공
|
|
| 0.25 | 100k, 50k
|
 | 데이터 시트
| 6.0 x 6.0 x 4.3
6.0 x 6.0 x 5.0
|
1.0N (100 gf)
1.3N (130 gf) | 접지 터미널 유/무 |
EVQ-2
|
0.25
|
100k, 50k
|  |
데이터 시트
|
6.0 x 6.0 x 7.0
6.0 x 6.0 x 9.5
|
1.6N (160 gf)
2.6N (260 gf)
|
접지 터미널 유/무
|
EVQ-11
|
0.25
|
100k, 50k
|
|
데이터 시트
|
6.0 mm x 4.3
6.0 mm x 5.0
6.0 mm x 7.0
6.0 mm x 9.5
|
1.0N (100 gf)
1.3N (130 gf)
1.6N (160 gf)
2.6N (260 gf)
|

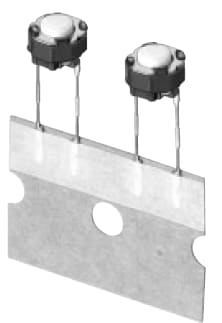

래디얼 테이핑
단조 터미널
|
EVQ-PV
|
1.0, 1.3
|
100k, 30k
|  |
데이터 시트
|
6.1 x 6.0 x 5.0
|
2.0N (200 gf)
2.2N (220 gf)
2.5N (250 gf)
3.5N (350 gf)
|
단조 터미널
큰 푸시 플레이트
|
EVQ-P0
|
0.2
|
5M, 1M
|  |
데이터 시트
|
6.2 x 6.2 x 7.0
|
0.74N (74 gf)
1.3N (130 gf)
|
노브 형태: 디센터링, 센터링
마우스 버튼과 같이 자주 사용되는 곳에 이상적
|
측면 푸시
표면 실장
|
| 시리즈 |
이동 (mm)
|
작동 수명 주기
| 이미지 |
데이터시트 |
L x W x H (mm) |
작동 힘 |
특징 |
| EVP-AV |
0.13
|
300k
|  |
데이터 시트
|
2.8 x 2.3 x 1.95 |
1.6N
|
작동 방향에서 향상된 납땜 강도 |
EVP-AN
|
0.2
|
100k
|  |
데이터 시트
|
3.5 x 2.9 x 1.2
|
1.6N
2.2N
|
엣지 마운트 설계
PCB에서 높이 0.7mm |
EVQ-9P7
|
0.2
|
100k |  |
데이터 시트 |
3.5 x 2.9 x 1.35
|
1.6N
2.2N
|
PCB에서 높이 0.7mm
|
EVQ-P7
|
0.2
|
100k
|
|
데이터 시트
|
3.5 x 2.9 x 1.35
|
1.6N (160 gf)
2.2N (220 gf)
|
높은 충격 내성
Boss 및 L-터미널 제공
|
| EVP-AK | 0.12 | 200k
|  | 데이터 시트 | 3.9 x 2.05 x 1.6
| 1.6N
| 측면 조작
| EVQ-PU
|
0.3
|
100k
|
|
데이터 시트
|
4.7 x 3.5 x 1.65
|
1.6N (160 gf)
2.2N (220 gf)
|
높은 충격 내성
스트레이트 또는 J-bent 터미널
|
| EVP-AE |
0.15
|
200k
|  |
데이터 시트
|
4.5 x 2.25 x 2.9
|
1.6N
|
엣지 마운트 설계
PCB에서 높이 0.95mm
|
|
|
0.25,
0.70
|
200k, 500k, 1M
|  |
데이터 시트
|
6.2 x 3.5 x 3.0
6.2 x 3.5 x 3.4
|
1.0N (100 gf)
1.6N (160 gf)
2.4N (240 gf)
2.5N (250 gf)
3.5N (350 gf)
5.0N (500 gf)
|
매우 높은 충격 내성을 위한 옵션의 엣지 마운트
|
EVQ-PS
| 0.3± | 100k
|
 | 데이터 시트 | 6.1 x 4.0 x 1.8
|
1.6N (160 gf)
2.2N (220 gf)
| 스트레이트 또는 J-bent 터미널
포지셔닝 boss 유/무 |
EVQ-PQ
| 0.2±
| 200k, 50k
|  | 데이터 시트 | 4.5 x 4.5 x 0.55 | 1.6N (160 gf)
2.4N (240 gf) | 슬림형
방진을 위한 밀봉 필름 |
스루홀
|
| 시리즈 |
이동 (mm)
|
작동 수명 주기
| 이미지 |
데이터시트 |
L x W x H (mm) |
작동 힘 |
특징 |
|
|
0.25
|
100k, 50k
|
|
데이터 시트
|
7.5 x 7.1 x 9.25
7.5 x 7.1 x 7.15
7.5 x 7.1 x 7.85
7.5 x 7.1 x 9.85
7.5 x 7.1 x 12.35
|
1.0N (100 gf)
1.3N (130 gf)
1.6N (160 gf)
2.6N (260 gf)
|
접지 단자 없음
벌크(EVQ-PF) 또는 래디얼 테이핑
|
|
