Vishay Semiconductors eSMP® 패키지 에볼루션
Vishay Semiconductors eSMP®(enhanced Surface-Mount Power) 패키지의 다이오드 및 정류기는 더 나은 열 성능과 신뢰성을 증진하는 독창적인 설계로 더 높은 전류 및 전력 효율을 얻을 수 있게 해줍니다. 이 공간 절약형 소형 패키지는 로우 프로파일 특징을 지니고 있으며 대칭 및 대칭 플랫 유형 버전으로 제공됩니다. 일반적인 애플리케이션으로는 자동차, 산업 및 통신이 있습니다.
SMA 레거시 패키지
SMA 레거시의 eSMP 패키지
특징
- SMP(DO-220AA)
- 43%의 공간 절약
- 53%의 높이 감소
- 정격 전류에서 100%
- SMF(DO-291AB)
- 51%의 공간 절약
- 54%의 높이 감소
- 정격 전류에서 67%
- MicroSMP(DO-219AD)
- 76%의 공간 절약
- 69%의 높이 감소
- 정격 전류에서 67%
SMB 레거시 패키지
SMB 레거시의 eSMP 패키지
특징
- SlimSMA(DO-221AC)
- 70% 공간 절약
- 높이 41% 감소
- 정격 전류 71% 감소
- SlimSMAW (DO-221AD)
- 60% 공간 절약
- 높이 43% 감소
- 정격 전류 71% 감소
- SMF (DO-219AB)
- 공간 34% 절약
- 높이 43% 감소
- 정격 전류 43% 감소
- SMP(DO-220AA)
- 40% 공간 절약
- 높이 43% 감소
- 정격 전류 43% 감소
- DFN3820A
- 공간 39% 절약
- 높이 38% 감소
- 정격 전류 100%
SMC 레거시 패키지
SMC 레거시의 eSMP 패키지
특징
- SMPA(DO-221BC)
- 71% 공간 절약
- 높이 59% 감소
- 정격 전류 160%
- SlimSMA (DO-221AC)
- 71% 공간 절약
- 높이 59% 감소
- 정격 전류 100%
- SlimSMAW (DO-221AC)
- 71% 공간 절약
- 높이 59% 감소
- 정격 전류 100%
특징
- SlimDPAK(TO-252AE)
- 86% 공간 절약
- 높이 57% 감소
- 정격 전류 400%
- SMPC (TO-277A)
- 46% 공간 절약
- 높이 48% 감소
- 정격 전류 250%
- SMPA(DO-221BC)
- 공간 21% 절약
- 높이 42% 감소
- 정격 전류 80%
D2PAK 레거시 패키지
D2PAK 레거시의 eSMP 패키지
특징
- SMPD(TO-263AC)
- 41%의 공간 절약
- 43%의 높이 감소
- 정격 전류 100%
- SlimDPAK(TO-252AE)
- 51%의 공간 절약
- 58%의 높이 감소
- 정격 전류 67%
- FlatPAK 5 x 6
- 54%의 공간 절약
- 52%의 높이 감소
- 정격 전류 50%
- SMPC(TO-277A)
- 81%의 공간 절약
- 75%의 높이 감소
- 정격 전류 42%
비디오

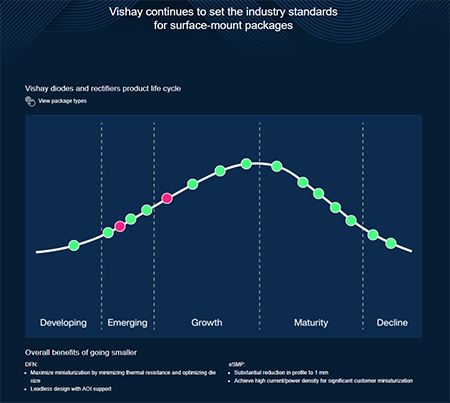

인포그래픽
