Texas Instruments TRF-LSC-AFE7950EVM 평가 모듈
Texas Instruments TRF-LSC-AFE7950EVM 평가 모듈은 RX의 TRF1208 단일 종단-차동 증폭기 및 TX의 TRF1108 차동-단일 종단 증폭기를 포함하는 AFE79xx 통합 RF 샘플링 트랜시버 제품군을 평가하는 데 필요한 요구 사항과 인터페이스 옵션을 제공합니다. AFE79xx는 최대 4개의 송신 채널, 4개의 수신 채널 및 2개의 피드백 채널(4T4R2F)을 지원하며, 데이터 컨버터 클럭 생성을 위해 위상 고정 루프(PLL)와 전압 제어 발진기(VCO)를 통합합니다.
TI TRF-LSC-AFE7950EVM 평가 모듈은 LMK04828 클록 생성기를 통합하여 아날로그 프런트 엔드(AFE)와 캡처 카드(필드 프로그래머블 게이트 어레이, FPGA)에 레퍼런스 클록과 SYSREF를 제공합니다. 이 평가 모듈(EVM)은 단일 5.5V 입력을 사용하며 완전한 전원 관리 회로를 포함하고 있습니다. 외부 클로킹 옵션에는 레퍼런스 클록(온칩 PLL용) 공급 지원이 포함됩니다.
특징
- 단일 5.5 V 전원으로 작동
- 온보드 클록 생성 기능 포함
- 8GHz 이상의 S2D 및 D2S 증폭기를 갖춘 RF 프론트 엔드
애플리케이션
- RF 샘플링 또는 GSPS ADC 직접 구동
- 최대 X 대역을 지원하는 항공우주 및 국방 애플리케이션에 적합
- 차세대 5G 시스템을 지원하는 높은 선형성
- 낮은 잡음 지수로 신호 무결성 향상
- 작은 설치 공간과 수동 RF 발룬 제거로 시스템 크기 축소
- 위상 배열 레이더
- 최적화된 시스템 설계를 위한 디지털 PD 제어 기능이 있는 저전력, 파워 다운 모드
- 군사용 무전기
- 고속 디지타이저
- 4G/5G 무선 BTS
- RF 액티브 발룬
- 테스트 및 측정
키트 구성품
- TRF-LSC-AFE7950EVM
- USB 타입 Mini-B 케이블
- 전원 케이블
관련 제품
Texas Instruments TRF1208 ADC 드라이버 증폭기
RF(무선 주파수) 애플리케이션에 맞게 최적화된 고성능 RF 증폭기입니다.
Texas Instruments AFE7950 4T6R RF 샘플링 AFE
고도로 통합된 고성능, 광대역, 다중 채널 송수신기입니다.
Texas Instruments LMK0482x 클럭 합성기/지터 클리너
JEDEC JESD204B가 지원되는 업계 최고 성능의 클럭 컨디셔너입니다.
평가 모듈
Texas Instruments AFE7950EVM AFE EVM(평가 모듈)
쿼드 채널, RF 샘플링, AFE(아날로그 프런트 엔드)인 AFE7950을 평가합니다.
레이아웃

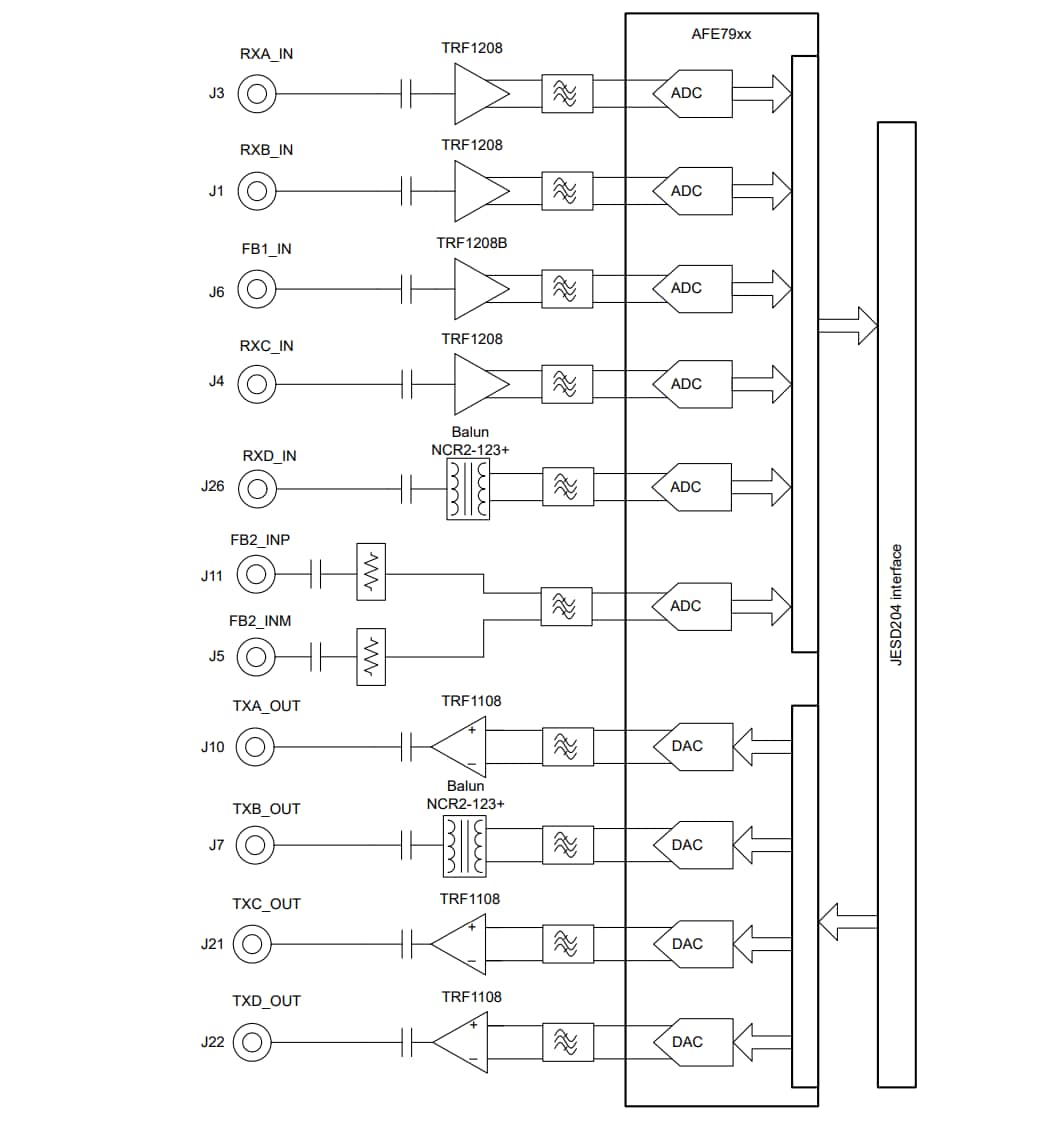

블록 선도
