Texas Instruments TCAN1043AEVM 송수신기 평가 모듈
Texas Instruments TCAN1043AEVM 송수신기 EVM(평가 모듈)은 사용자가 SOT(DYY) 패키지의 TCAN1043A-Q1 및 TCAN1043M-Q1 CAN FD 송수신기의 작동 및 성능을 평가하는 데 도움이 됩니다. VIO, EN, INH, nSTB, VSUP, WAKE, nFAULT 핀을 사용하여 시스템 수준 평가 기능을 이 평가 모듈에서 구현할 수 있습니다. 또한 버스 종단, 버스 필터링 및 보호 구성 요소를 제공합니다.
Texas Instruments TCAN1043A-Q1 평가 모듈은 장치 핀 및 CAN 버스 구성에 유연성을 제공하는 데 필수적인 CAN 트랜시버 장치 및 점퍼의 모든 필수 핀에 대한 간단한 연결을 제공합니다. GND, VCC, TXD, RXD, CANH, CANL, EN, nFAULT, WAKE와 같이 평가를 위해 프로빙이 필요한 모든 주요 지점에 대한 테스트 지점(루프)이 있습니다. 이 평가 모듈은 CAN 버스 구성을 위한 여러 가지 옵션을 지원합니다.
특징
- CAN 송수신기의 모든 핀에 쉽게 액세스
- CAN 버스용 공통 보호/필터 구성 요소를 위해 제공되는 PCB 설치 공간
- 쉽게 사용할 수 있도록 실크스크린 부착됨
- 점퍼를 통해 종단 장치를 선택적으로 인에이블 가능

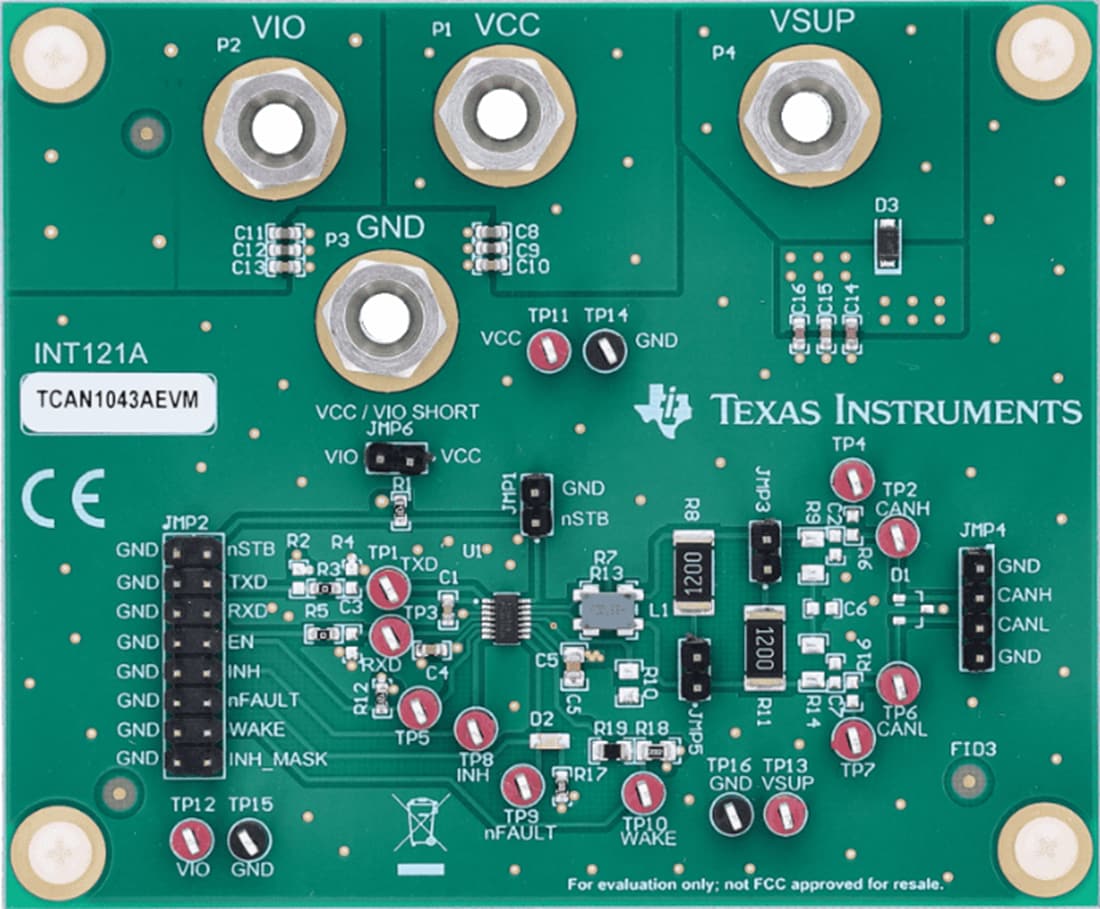

보드 레이아웃
관련 제품
Texas Instruments TCAN1043xx-Q1 결함 보호 CAN 송수신기
ISO 11898 및 2(2016) 고속 CAN 사양의 물리 계층 요구 사항을 충족합니다.
Texas Instruments TCAN1043A-Q1 자동차 CAN FD 송수신기
ISO 11898-2:2016 고속 CAN 사양의 물리 계층 요구 사항을 충족합니다.
