Texas Instruments OPAx992/OPAx992-Q1 저잡음 연산 증폭기
Texas Instruments OPAx992/OPAx992-Q1 저오프셋 전압 저잡음 연산 증폭기(Op Amp)는 고전압(40V) 범용 연산 증폭기 제품군입니다. 이 장치들은 레일-레일 입력/출력, 낮은 오프셋(±210µV, 표준), 낮은 오프셋 드리프트(±0.25µV/°C, 표준) 및 낮은 잡음(1kHz에서 7nV/√Hz, 10kHz에서 4.4nV/√Hz)를 포함한 우수한 DC 정밀도 및 AC 성능을 제공합니다.
공급 레일까지의 차동 및 공통 모드 입력 전압 범위, 높은 단락 전류(±65mA), 높은 슬루율(32V/µs)을 특징으로 하는 OPAx992/OPAx992-Q1은 고전압 산업용 애플리케이션을 위한 유연하고 견고한 고성능 연산 증폭기입니다. Texas Instruments OPAx992/OPAx992-Q1 연산 증폭기 제품군은 마이크로 크기 패키지(WSON) 및 표준 패키지(SOT-23, SOIC 및 TSSOP)로 제공되며 -40~125 °C 범위에서 지정됩니다. OPAx992-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- ±210µV 낮은 오프셋 전압
- ±0.25µV/°C 낮은 오프셋 전압 드리프트
- 1kHz, 4.4nV/√Hz 광대역에서 저잡음 7nV/√Hz
- 115dB 높은 공통 모드 제거비
- ± 10pA 낮은 바이어스 전류
- 레일-레일 입/출력
- 10.6MHz GBW, 단위 이득 안정적인 넓은 대역폭
- 32V/µs 높은 슬루율
- MUX 친화성/비교기 입력부
- 증폭기는 전원 레일까지 차동 입력으로 작동
- 이 증폭기는 개방 루프 또는 비교기로 사용할 수 있음
- 2.4mA 증폭기당 낮은 대기 전류
- ±1.35V ~ ±20V, 2.7V ~ 40V의 넓은 공급 전압
- 강력한 EMIRR 성능
애플리케이션
- 다중화 데이터 수집 시스템
- 테스트 및 측정 장비
- 모터 드라이브(전력단 및 제어 모듈)
- 전원 공급(UPS, 서버, 가맹점 네트워크 전원)
- ADC 드라이버 및 기준 버퍼 증폭기
- 프로그래밍 가능 로직 컨트롤러
- 아날로그 입력 및 출력 모듈
- 하이 측/로우 측 전류 감지
- 고정밀 비교기

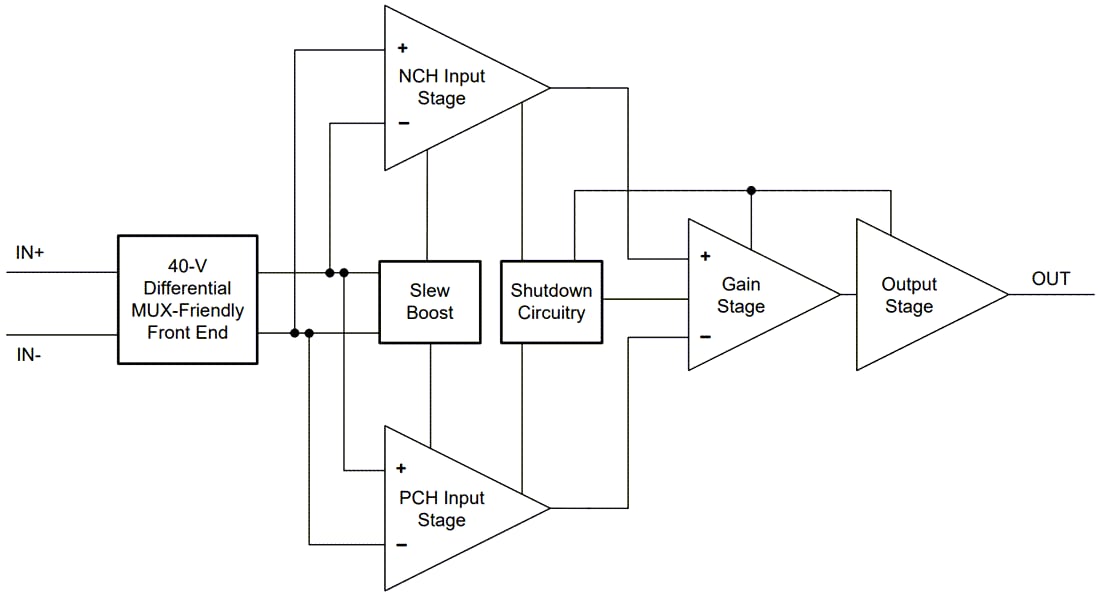

기능 블록 선도
관련 개발 도구
Texas Instruments SMALL-AMP-DIP 평가 모듈
빠르고 쉽게 연동할 방법을 제공함으로써 소형 패키지 연산 증폭기 프로토타이핑 속도를 높입니다.
