Texas Instruments ESDS452/ESDS452-Q1 양방향 ESD 및 TVS 다이오드
Texas Instruments ESDS452/ESDS452-Q1 5.5V 양방향 ESD 및 TVS 다이오드는 IEC 61000-4-2 국제 표준에 지정된 최대 레벨(±30kV 접점, ±30kV 공극)이상의 ESD 스트라이크를 발산하도록 정격 지정되어 있습니다. 이 장치는 IEC 61000-4-5 표준에 따라 최대 18A의 피크 펄스 전류로 8/20µs 서지를 클램핑할 수 있습니다. 또한 다이오드의 포지티브 및 네거티브 방향의 낮은 클램핑 전압은 ESD 또는 서지 현상 시 다운 스트림 회로가 큰 전압 및 전류에 노출되는 것을 방지할 수 있습니다. 이러한 보호 기능은 높은 견고성과 안정성이 요구되는 산업 시스템에서 매우 중요합니다.
ESDS452/ESDS452-Q1은 소형 리드형 SOT-23(DBZ) 패키지로 제공됩니다. Texas Instruments ESDS452-Q1 장치는 자동차 애플리케이션에 대한 AEC-Q100 인증을 받았습니다.
특징
- IEC 61000-4-5 서지 보호 18A(8/20µs)
- IEC 61000-4-2 ESD 보호
- ±30kV 접촉 방전
- ±30kV 공극 방전
- 5.5 V 작동 전압
- 1nA(표준)의 초저 누설 전류
- 3pF(표준)의 I/O 커패시턴스
- 포지티브 및 네거티브 전압 스윙을 지원하는 양방향 극성
- 이 2채널 장치는 단일 부품으로 완벽한 ESD/서지 보호 기능 제공
- 저렴한 AOI(자동 광학 검사)를 허용하는 소형 리드 SOT-23
애플리케이션
- 엔드 장비
- 공장 자동화 및 제어
- 빌딩 자동화
- 그리드 인프라
- HVAC 시스템
- 에너지 저장 시스템

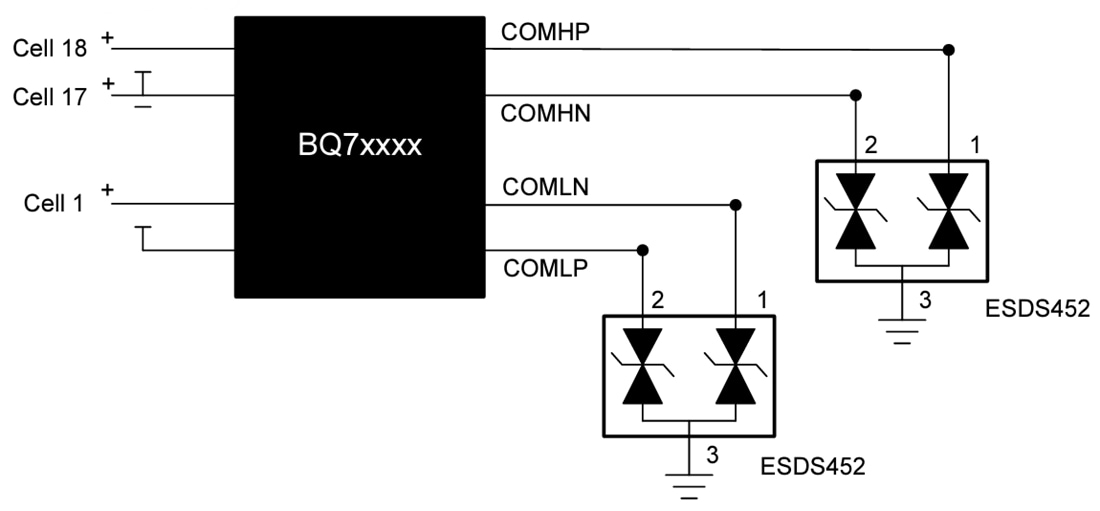

BMS의 일반적인 애플리케이션
관련 개발 도구
Texas Instruments ESDEVM 평가 모듈(EVM)
모든 장치를 테스트할 수 있도록 기존의 모든 ESD 설치 공간이 제공됩니다.
게시일: 2024-06-11
| 갱신일: 2025-05-08
