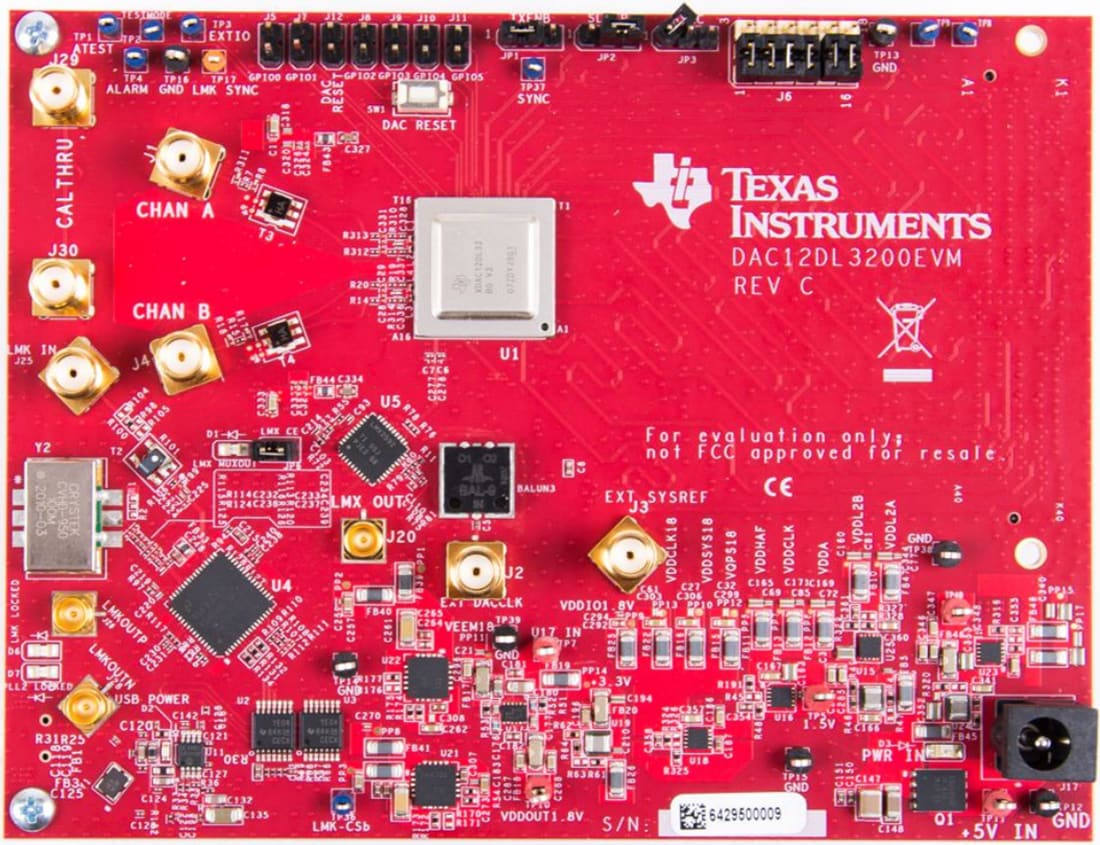

Texas Instruments DAC12DL3200EVM DAC EVM(평가 모듈)

Texas Instruments DAC12DL3200EVM DAC EVM(평가 모듈)은 DAC12DL3200을 평가하기 위한 플랫폼입니다. DAC12DL3200은 대기 시간이 매우 짧은 듀얼 채널 12비트 RF 샘플링 DAC(디지털-아날로그 컨버터)이며 이중 채널 모드에서 최대 3.2GSPS 또는 단일 채널 모드에서 6.4GSPS의 샘플링 속도로 작동할 수 있습니다. DAC12DL3200은 다중 Nyquist 출력 모드를 사용할 때 8GHz에 근접하는 반송파 주파수에서 2GHz를 초과하는 신호 대역폭을 전송할 수 있습니다. DAC12DL3200EVM 장치 입력 데이터는 고속 LVDS(저전압 차동 신호) 인터페이스를 통해 전송됩니다.

LMX2592 클록 합성기 및 LMK04828 JESD204B 클록 발생기가 이 평가 모듈에 포함되어 있습니다. 완전한 클로킹 솔루션을 위해 초저 지터 DAC 장치 클록 및 SYSREF를 제공하도록 구성할 수 있습니다. DAC12DL3200, LMX2592 및 LMK04828은 사용하기 쉬운 소프트웨어 GUI를 통해 제어되어 다양한 용도로 빠르게 구성할 수 있습니다.

Texas Instruments DAC12DL3200EVM은 고속 FMC(FPGA 메자닌 카드) 커넥터를 통해 TSW14DL3200EVM 패턴 생성기 하드웨어에 직접 연결됩니다. 고속 데이터 컨버터 프로 소프트웨어(DATACONVERTERPRO-SW)는 TSW14DL3200EVM을 사용하여 패턴을 생성하는데 사용할 수 있습니다.

특징

유연한 변압기 결합 아날로그 출력으로 단일 종단 50Ω 출력 가능
USB 인터페이스를 통해 다양한 구성을 위해 DAC12DL3200, LMX2592 및 LMK04828을 구성하는 사용하기 쉬운 소프트웨어 GUI

DATACONVERTERPRO-SW를 통해 평가 테스트 패턴을 신속하게 제공
TSW14DL3200EVM 패턴 발생기 카드에 간단히 연결(별도 판매)

키트 구성품

DAC12DL3200 평가 모듈
전원 케이블
USB 케이블

필수 장비

DAC12DL3200 평가 모듈
미니 USB 케이블
전원 케이블
TSW14DL3200EVM 패턴 생성기 보드, 전원 케이블, USB3.0 케이블
HSDC Pro 소프트웨어
Microsoft® Windows® 운영 체제(XP, 7, 8 또는 10)를 실행하는 컴퓨터(PC)

클록 입력을 위한 동기화된 저잡음 신호 발생기 2개. TI는 다음을 권장합니다.
- Rohde 및 Schwarz® SMA100A 또는 SMA100B
스펙트럼 분석기
- 20GHz 대역폭 또는 동급의 Rohde 및 Schwarz® FSQ
신호 경로 케이블, SMA-SMA
12V DC 전원, 3A 공급 가능(TSW14DL3200EVM)
5V DC 전원, 4A 공급 가능(DAC12DL3200EVM)
