Texas Instruments AFE8030-3P5EVM RF 송수신기 평가 모듈
Texas Instruments AFE8030-3P5EVM RF 송수신기 EVM(평가 모듈)은 최대 8개의 송신, 8개의 수신 및 2개의 피드백(8T8R + 2FB) 채널을 지원하는 RF 샘플링 송수신기 플랫폼입니다. AFE8030-3P5EVM은 8채널, RF 샘플링, AFE(아날로그 프런트 엔드) 제품군에 속하는 AFE8030를 평가합니다. 이 장치는 각각 14비트, 12GSPS DAC(디지털-아날로그 컨버터), 14비트, 4GSPS ADC(아날로그-디지털 컨버터) 및 DAC 및 ADC에서 고주파 클록 생성을 위한 온 칩 통합 PLL(위상 고정 루프)/VCO(전압 제어 발진기)와 함께 제공됩니다.
AFE8030-3P5EVM은 각 채널에서 듀얼 디지털 업 및 다운 컨버터를 사용하여 높은 다이내믹 레인지로 여러 광대역 신호를 동시에 합성하고 디지털화할 수 있습니다. 수신기 채널용 온 칩 통합 DSA(디지털 스텝 감쇠기)와 송신기 채널을 위한 DSA 기능이 지원됩니다. 최대 32.5Gbps까지 실행되는 8개의 JESD204B/C-호환 SerDes(직렬 변환기/직병렬 변환기) 송수신기를 사용하여 온 보드 FMC(FPGA 메자닌 카드) 커넥터를 통해 AFE8030에 입력 및 출력을 제공할 수 있습니다.
AFE8030-3P5EVM에는 AFE 온 칩 PLL에 기준 신호를 제공하고 JESD204B/C 프로토콜에 필요한 SYSREF 신호를 생성하기 위한 LMK04828 클록 발생기가 포함되어 있습니다. 초저 위상 잡음 외부 클로킹 솔루션을 제공하는 옵션도 포함되어 있습니다. AFE8030EVM는 AFE에 필요한 전원 레일을 위한 효율적인 전력 관리 솔루션을 구현합니다. 이 설계 장치는 TI 패턴/캡처 카드 솔루션(TSW14J58EVM, 별도 판매) 및 많은 FPGA 개발 키트와 인터페이스합니다.
특징
- AFE8030와 같은 송수신기 솔루션으로 구성된 8T8R + 2FB RF 샘플링 AFE80xx 제품군 평가
- 디지털 인터페이스를 간소화하고 최대 32.5Gbps 레인 속도를 준수하는 JESD204B/C 데이터 인터페이스
- 동기화 및 호환성을 위해 JESD204B/C 지원
- 효율적인 전원 관리 솔루션 포함
- 온보드 클로킹 솔루션은 SYSREF 생성을 위해 LMK04828 에서 지원됩니다.
- 온칩 보간/데시메이션 필터는 감소된 샘플링 속도와 향상된 신호 대 잡음비(SNR)로 샘플 데이터를 입력/출력합니다.

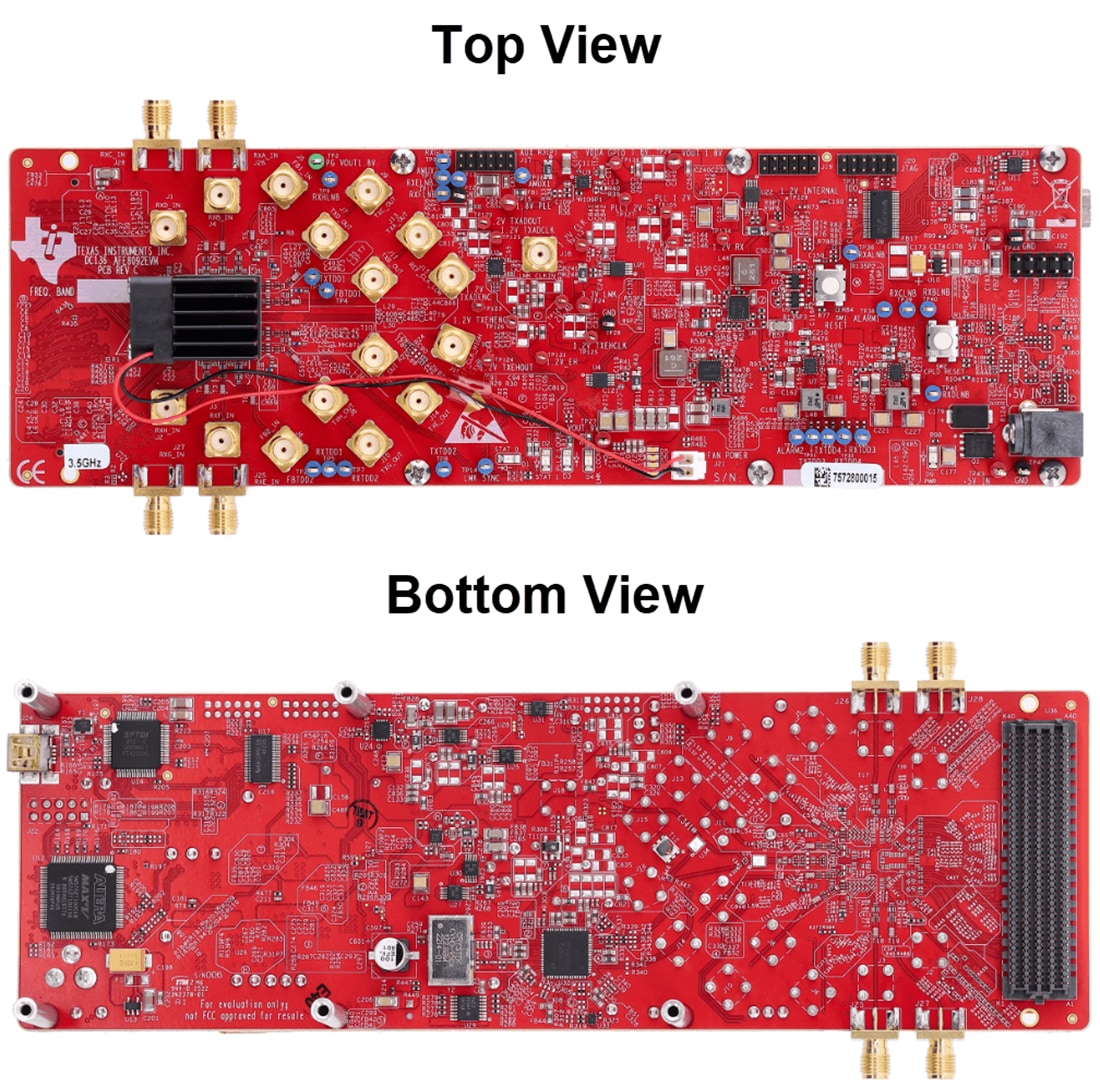

보드 레이아웃
