Texas Instruments ADC32RF55EVM 평가 모듈
Texas Instruments ADC32RF55EVM 평가 모듈은 ADC32RF55 고속 JESD204B 인터페이스 ADC(아날로그 디지털 컨버터)의 성능을 시연합니다. ADC32RF55EVM은 온보드 전압 조정, 클로킹 솔루션(LMK04832), 변압기 결합 아날로그 입력 및 손쉬운 평가를 위한 USB 인터페이스가 특징입니다.
FMC(FPGA(필드 프로그래밍 가능 게이트 어레이) 메자닌 카드) 커넥터를 통해 TSW14J58EVM(별도 판매)에 인터페이스된 JESD204B 인터페이스의 데이터 캡처(최대 1.5GB)는 고속 데이터 컨버터 프로 소프트웨어(DATACONVERTERPRO-SW)를 사용하여 쉽게 평가하고 볼 수 있습니다.
특징
- 온보드 클로킹 솔루션이 있는 JESD204B 인터페이스
- 온보드 전력 솔루션
- DATACONVERTERPRO-SW를 사용하여 데이터를 쉽게 캡처할 수 있습니다.
- FMC 커넥터를 통해 FPGA 개발 플랫폼과 쉽게 통합 가능
키트 구성품
- ADC32RF5x EVM(평가 보드)
- 전원 공급 케이블
- USB 2.0, Type-A - Mini-B를 연결하는 케이블

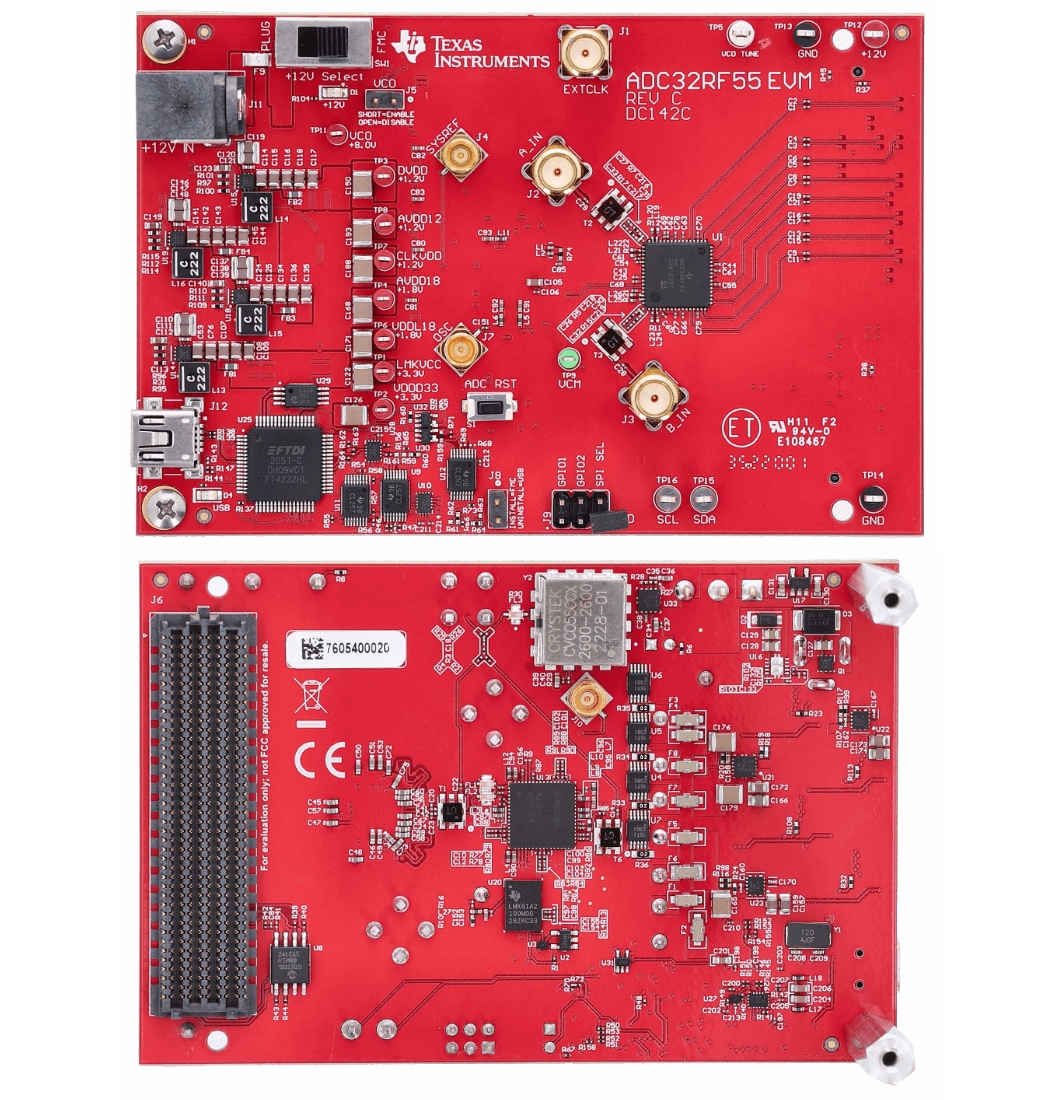

레이아웃
관련 제품
Texas Instruments ADC34RF52 14비트 RF 샘플링 ADC
최대 2.5GHz의 입력 주파수로 RF 샘플링을 지원하는 14비트,1.5GSPS, 쿼드 채널 ADC입니다.
Texas Instruments ADC34RF55 14비트 RF 샘플링 ADC
최대 3GHz의 입력 주파수로 RF 샘플링을 지원하는 14비트, 3GSPS, 쿼드 채널 ADC입니다.
Texas Instruments LMK0482x 클럭 합성기/지터 클리너
JEDEC JESD204B가 지원되는 업계 최고 성능의 클럭 컨디셔너입니다.
게시일: 2023-01-18
| 갱신일: 2024-06-18
