STMicroelectronics STGAP2SICS 단일 게이트 드라이버

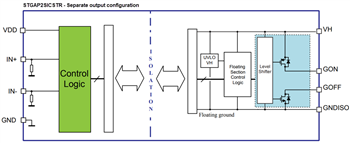

STMicroelectronics STGAP2SICS 단일 게이트 드라이버는 게이트 구동 채널과 저전압 제어 및 인터페이스 회로 사이에 갈바닉 절연 기능을 제공하는 단일 게이트 드라이버입니다. 이 게이트 드라이버는 4A 기능과 레일-레일 출력이 특징이므로 이 장치는 산업용 애플리케이션의 전력 변환 및 모터 드라이버 인버터와 같은 중전력 및 고전력 애플리케이션에도 적합합니다. 이 장치는 두 가지 다른 구성으로 제공됩니다. 분리된 출력 핀(STGAP2SICSTR)이 있는 구성을 통해 사용자는 전용 게이트 저항기를 사용하여 독립적으로 켜기 및 끄기를 최적화할 수 있습니다. 단일 출력 핀과 Miller CLAMP 기능(STGAP2SICSCTR)을 특징으로 하는 구성은 하프 브리지 토폴로지에서 빠른 정류 중에 게이트 스파이크를 방지합니다. 두 가지 구성 모두 높은 유연성과 외부 구성 요소에 대한 BOM(자재 명세서) 감소 기능을 제공합니다.

STMicroelectronics STGAP2SICS는 보호 기능인 UVLO와 SiC MOSFET에 대한 최적화 된 값 및 열 셧다운 기능을 통합하여 매우 안정적인 시스템 설계를 용이하게 합니다. 이중 입력 핀을 사용하면 신호 극성 제어를 선택하고 HW 연동 보호를 구현하여 컨트롤러 오작동 시 교차 전도를 방지할 수 있습니다. 입력-출력 전파 지연은 75ns 미만으로, 높은 PWM 제어 정확도를 제공합니다. 유휴 전력 소비를 줄이기 위해 대기 모드를 사용할 수 있습니다.
