STMicroelectronics EVALSTGAP2SICSC 데모 보드
STMicroelectronics EVALSTGAP2SICSC 데모 보드는 STGAP2SICS 단일 게이트 드라이버를 빠르고 쉽게 시연하도록 설계되었습니다. STGAP2SICS 단일 게이트 드라이버는 게이트 구동 채널과 저전압 제어 및 인터페이스 회로 사이에 갈바닉 절연 기능을 제공하는 단일 게이트 드라이버입니다. 이 게이트 드라이버는 4A 기능과 레일-레일 출력이 특징이므로 이 장치는 산업용 애플리케이션의 전력 변환 및 모터 드라이버 인버터와 같은 중전력 및 고전력 애플리케이션에도 적합합니다.
특징
- 보드
- 최대 1,200V 고전압 레일
- 네거티브 게이트 구동
- 하이 측 및 로우 측 게이트 드라이버에 전력을 공급하는 보드 내장형 절연형 DC-DC 변환기(VAUX=5V 공급, 5.2kV 최대 절연)
- 보드 내에서 생성된 3.3V VDD 로직 전원 공급 장치 또는 5V(외부적으로 적용됨)
- +17/0V, +17/-3V, +19/0V, +19/-3V 간편한 점퍼 선택으로 구동 전압 구성
- 장치
- 4A 소스/싱크 드라이버 전류 성능(25°C)
- 6,000V 갈바닉 절연
- 75ns 짧은 전파 지연
- UVLO 기능
- 최대 26V 게이트 구동 전압
- 3.3V, 5V TTL/CMOS 입력(히스테리시스)
- 온도 셧다운 보호
- 대기 기능
- 4A 밀러 클램프

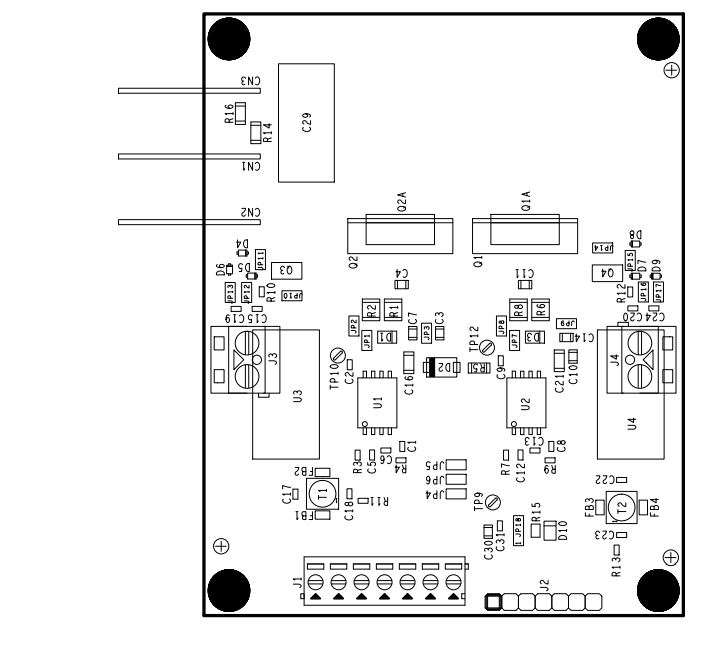

보드 레이아웃
