STMicroelectronics STEVAL-2STPD01 평가 키트
STMicroelectronics STEVAL-2STPD01 평가 키트에는 USB Type-C 포트 2개를 포함한 확장 보드가 포함되어 있으며 USB 전력 공급을 위한 STPD01 프로그래밍 가능한 벅 변환기 2개와 NUCLEO-G071RB STM32 Nucleo-64 개발 보드가 통합되어 있습니다. STEVAL-2STPD01 키트는 I2C 인터페이스 및 전용 펌웨어 스택에서 지원하는 STM32G071RBT6 마이크로컨트롤러에 내장된 UCPD 주변 장치를 통해 제어되는 STPD01 프로그래밍 가능한 벅 조정기를 기반으로 합니다. 따라서 전력 공유 기능이 있는 USB Type-C 및 PD 듀얼 포트 소스 어댑터를 구현할 수 있습니다.
STM STEVAL-2STPD01 평가 키트는 입력 전력율이 고정된 후 포트 2개에서 전력 균형을 유지할 수 있으며 각 포트에 연결된 USB PD 장치가 보낸 요청을 지원합니다. 이 키트는 STPD01 변환기의 특성을 활용하여 DC 입력 전원에 따라 최대 120W(각 포트당 60W)를 허용하는 여러 전압 레벨을 출력합니다.
이 확장 보드는 마이크로컨트롤러의 기능을 사용하여 UCPD 주변기기 2개를 동시에 관리하는 NUCLEO-G071RB 개발 보드에 적층하도록 설계되었습니다. 이 보드에는 소스 애플리케이션을 위한 TCPP02-M18 USB Type-C 포트 보호와 L7983 동기식 강압 스위칭 조정기가 내장되어 있습니다.
데모 애플리케이션 예제를 포함하는 STSW-2STP01 소프트웨어 패키지는 STEVAL-2STPD01 평가 키트의 USB Type-C 및 전력 공급 기능을 완전히 시연하기 위해 NUCLEO-G071RB STM32 Nucleo 개발 기판용으로 설계되었습니다.
STEVAL-2STPD01은 USB Type-C 2.0 및 PD 3.0 사양을 준수합니다.
특징
- USB Type-C 및 전원 공급 소스 포트 2개
- 전력 공유 알고리즘을 통해 관리되는 최대 120W 정격(포트당 60W)의 출력 전력
- 포트당 출력 PDO 최대 4개(5V@3A, 9V@3A, 15V@3A, 20V@3A)
- 6~24V의 DC 입력 전압 범위
- USB Type-C 2.0 및 PD 3.0 사양을 준수합니다.
- I²C에 의해 동적으로 설정되는 STPD01 DC-DC 변환기 2개, USB PD 애플리케이션에서 전력 공유 구현에 적합
- USB Type-C 및 PD 소스 애플리케이션을 위한 보드 내장형 TCPP02-M18 보호 장치 2개
- OVP, UVP, OC, 단락, 및 OTP 보호 장치
- VBUS에서 서지 보호(8/20 µs) 및 시스템 레벨 ESD 보호
- IEC61000-4-2 레벨 4(±8kV 접촉 방전)에 따라 CC 라인에서 시스템 레벨 ESD 보호
- RoHS 규격 준수
비디오
온 더 보드
STMicroelectronics TCPP01-M12 USB Type-C 포트 보호
USB 레거시 커넥터 Type-A 또는 Type-B에서 USB Type-C 커넥터로의 마이그레이션을 용이하게 합니다.
STMicroelectronics STM32G0 32비트 마이크로컨트롤러(MCU)
소비자 가전, 산업 및 기기 분야의 애플리케이션에 적합한 메인 스트림 마이크로컨트롤러입니다.
STMicroelectronics STPD01 프로그래밍 가능 동기식 벅 변환기
USB 전력 공급 사양에 따른 애플리케이션에서 전원을 제공하는데 적합합니다.
STMicroelectronics L7983 동기식 강압 스위칭 조정기
0.85V~VIN의 출력 전압 조절 가능 범위로 최대 300mA DC를 제공합니다.
관련 개발 보드
STMicroelectronics NUCLEO-G071RB 개발 보드
초저전력 STM32G071RB ARM 마이크로컨트롤러를 평가하도록 설계되었습니다.

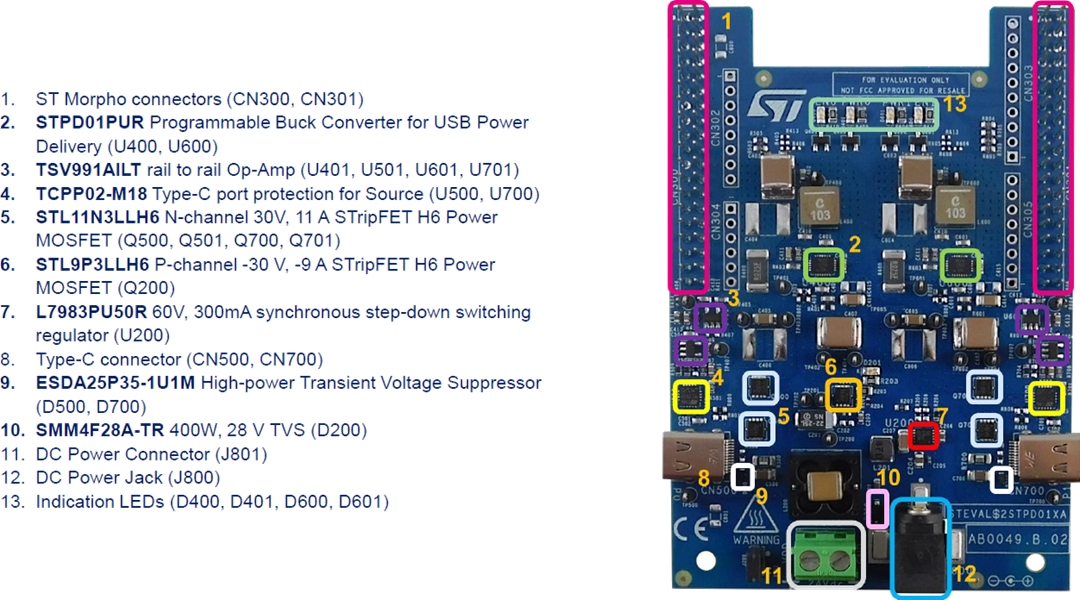

보드 레이아웃

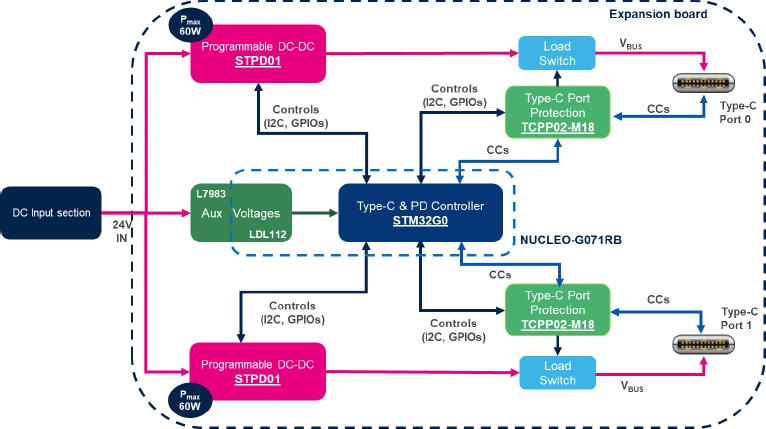

블록 선도
설계 완성
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
