STMicroelectronics STDRIVEG212 220 V 하프 브리지 게이트 드라이버
STMicroelectronics STDRIVEG212 220V 고속 하프 브리지 게이트 드라이버는 향상된 모드 GaN(생성적 적대 네트워크) HEMT를 구동하는 5V에 맞게 최적화되어 있습니다. 하이 사이드 드라이버 섹션은 최대 220V의 전압 레일을 지원하도록 설계되었으며 통합형 부트스트랩 다이오드로 쉽게 공급할 수 있습니다. 고전류 성능, 우수한 지연 정합으로 짧은 전파 지연 시간과 통합된 LDO 덕분에 STDRIVEG212는 고속 GaN(생성적 적대 네트워크) 구동에 최적화되어 있습니다.
STDRIVEG212은 하드 스위칭 애플리케이션에 맞게 맞춤 설계된 UVLO, SmartSD가 있는 과전류 비교기와 교차 전도 조건을 피하기 위한 연동 기능을 갖추고 있습니다. 입력 핀의 확장된 범위로 인해 컨트롤러와 쉽게 연동할 수 있습니다. 대기 핀은 비활성 기간 또는 버스트 모드에서 전력 소비를 줄이기 위해 제공됩니다. STMicroelectronics STDRIVEG212는 -40°C~+125°C의 산업용 온도 범위에서 작동합니다. 이 장치는 0.5mm 피치로 4mm x 5mm x 1mm 크기의 소형 QFN 패키지로 제공됩니다.
특징
- 최대 220V의 고전압 레일
- ±200V/ns dV/dt의 일시적 내성
- 최적의 구동용으로 분리된 싱크와 소스 경로가 있는 드라이버(1.8A 및 1.2Ω 싱크, 0.8A 및 4.0Ω 소스)
- 5V 게이트 구동 전압용 하이 사이드와 로우 사이드 선형 레귤레이터
- 빠른 5μs의 하이 사이드 시동 시간
- 50ns의 전파 지연 시간, 15ns의 최소 출력 펄스
- 높은 스위칭 주파수(>1MHz)
- 내장형 부트스트랩 다이오드
- GaN(생성적 적대 네트워크) 하드 스위칭 작동을 완벽하게 지원
- 스마트 차단으로 과전류 감지용 비교기
- VCC, VHS 및 VLS의 UVLO 기능
- 분리된 논리 입력 및 차단핀
- 과전류, 과열, UVLO 보고용 결함 핀
- 저소비 전력 모드용 대기 기능
- 켈빈 소스 구동 및 전류 션트 호환성용으로 분리된 PGND
- 3.3 V ~ 20 V 호환 입력(히스테리시스 및 풀다운 기능 제공)
애플리케이션
- AC/DC, DC/DC 및 공진 변환기, 동기식 정류기, 배터리 충전기 및 어댑터, LED 조명, USB Type-C®
- 가전제품, 펌프, 서보, 산업용 드라이브를 위한 모터 드라이버
- 전동 자전거, 전동 공구, 로봇, 드론
- D등급 오디오 증폭기 및 다중 레벨 인버터
- 태양광 마이크로 인버터, 옵티마이저, MPPT

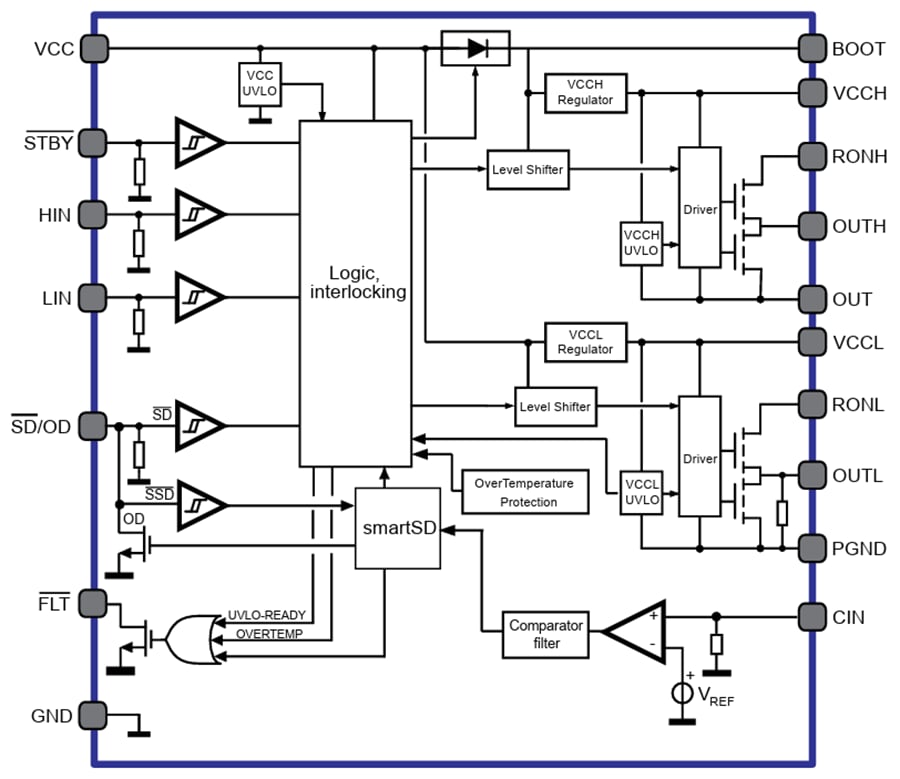

블록 선도
개발 도구
STMicroelectronics EVLSTDRIVEG212 평가 보드
하프 브리지 구성에서 STDRIVEG212 게이트 드라이버의 특성을 평가합니다.
