STMicroelectronics EVLSTDRIVEG212 평가 보드
STMicroelectronics EVLSTDRIVEG212 평가 보드는 사용하기 쉽고 하프 브리지 구성에서 2.2MΩ(표준), 100V emode GaN 스위치 2 개를 구동하는 STDRIVEG212의 특성을 빠르고 적합합니다. STDRIVEG212은 향상된 모드 GaN HEMT를 구동하는 5V에 최적화된 220V 고속 하프 브리지 게이트 드라이버입니다. 이 장치는 분리된 고전류 싱크/소스 게이트 구동 핀, 통합 LDO, 부족 전압, 부트스트랩 다이오드, 하이측 고속 시동, 과열, 결함/셧다운 핀 및 대기 기능을 갖추고 있으며 4mm x 5mm QFN 패키지로 제공됩니다. EVLSTDRIVEG212 보드는 STDRIVEG612 기능을 평가하는 데도 적합합니다.
이 장치는 온보드 프로그래밍 가능한 데드 타임 발생기와 마이크로컨트롤러와 같은 외부 로직을 공급하는 3.3V 선형 전압 레귤레이터를 제공합니다. 별도의 LIN 및 HIN 입력 신호 또는 단일 PWM 신호와 같은 최종 애플리케이션을 위해 보드를 사용자 정의할 수 있도록 예비 설치 공간도 포함되어 있습니다. STMicroelectronics EVLSTDRIVEG212는 56mm x 79mm 크기로 제공되며 4개의 계층이 있으며 1.5oz 무게를 측정하고 FR-4 PCB에 장착되므로 히트 싱크가 없는 상태에서 전체 19°C/W Rth(J-A)(각 GaN에 상응)을 제공합니다.
특징
- LDO, 분리된 싱크/소스, 통합 부트스트랩 다이오드 및 대기 기능이 있는 STDRIVEG212 GaN 게이트 드라이버가 특징인 하프 브리지 토폴로지
- 2.2mΩ(표준), 100V E- 모드 GaN HEMT 장착
- 조정 가능한 하드온/오프 dV/dt
- 10.3V~18V(표준 12V) VCC 공급 전압
- 외부 데드타임이 있는 분리 입력 사용 가능
- 데드 타임이 있는 독립적인 하이/로우측 입력으로 단일 PWM 신호를 변환하는 온보드 조절 가능 데드 타임 발생기
- 최소 하이측 시동 시간을 달성하는 외부 부트스트랩 다이오드
- 외부 회로 공급을 위한 온보드 3.3V 레귤레이터
- RoHS 규격 준수
애플리케이션
- AC/DC, DC/DC 및 공진 변환기, 동기식 정류기, 배터리 충전기 및 어댑터, LED 조명 및 USB Type-C®
- 가전제품, 펌프, 서보, 산업용 드라이브를 위한 모터 드라이버
- 전동 자전거, 전동 공구, 로봇, 드론
- D등급 오디오 증폭기 및 다중 레벨 인버터
- 태양광 마이크로 인버터, 옵티마이저 및 MPPT
추가 리소스

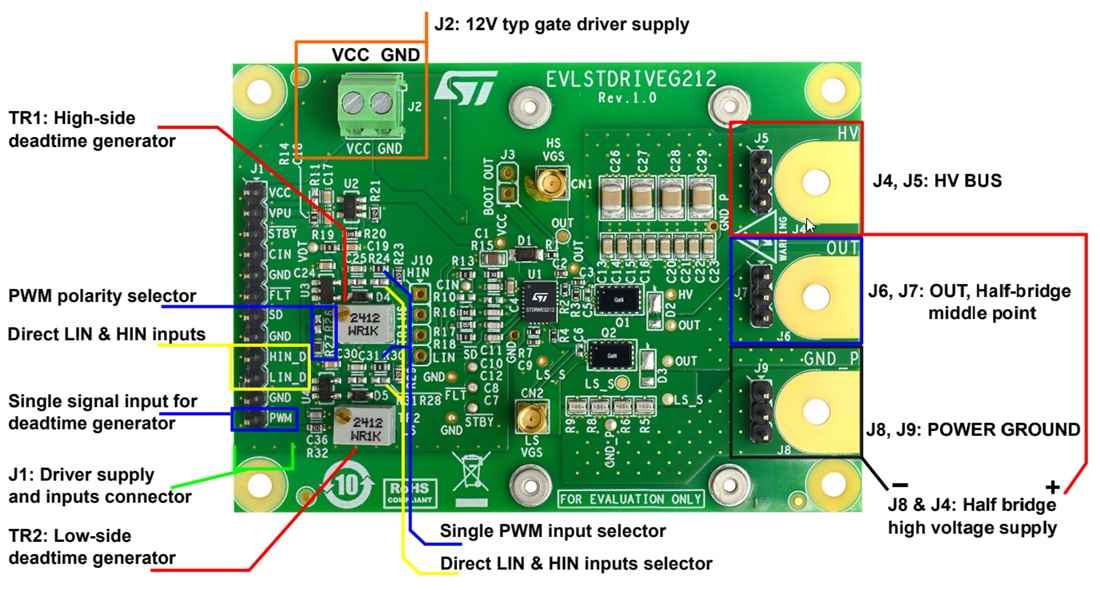

공급 및 신호 연결
관련 하프 브리지 게이트 드라이버
STMicroelectronics STDRIVEG212 220 V 하프 브리지 게이트 드라이버
향상된 모드인 GaN(생성적 적대 네트워크) HEMT를 구동하는 5V에 맞게 최적화된 하프 브리지 게이트 드라이버입니다.
STMicroelectronics STDRIVEG612 600 V 하프 브리지 게이트 드라이버
향상된 모드인 GaN(생성적 적대 네트워크) HEMT를 구동하는 5V에 맞게 최적화된 하프 브리지 게이트 드라이버입니다.
설계 완성하기
STMicroelectronics 표준 제품
범용 아날로그 IC, 이산 및 직렬 EEPROM을 위한 광범위한 즉시 교체 제품입니다.
게시일: 2025-12-09
| 갱신일: 2025-12-22
