Texas Instruments TPS2HCS10-Q1 2채널 스마트 하이 사이드 스위치
Texas Instruments TPS2HCS10-Q1 2채널 스마트 하이 사이드 스위치는 직렬 주변기기 인터페이스(SPI)로 제어되며 전력 분배 및 액추에이터 드라이브 애플리케이션을 위해 설계되었습니다. 이 장치는 단락 또는 과부하 조건으로부터 출력 와이어와 부하를 보호하는 강력한 보호 기능을 통합하고 있습니다. 이 장치는 SPI로 구성 가능한 과전류 보호 기능을 갖추고 있어 큰 돌입 전류가 필요하고 향상된 보호 기능을 제공하는 로드 장치를 지원할 수 있는 충분한 유연성을 제공합니다. 또한, 이 장치는 지속적인 과부하 조건에서 스위치를 자동으로 차단하는 프로그래밍 가능 퓨즈 프로파일(전류 대비 시간)을 갖추고 있습니다. 두 기능을 함께 사용하면 모든 부하 프로파일에 대해 와이어 하네스를 최적화하여 완벽한 보호 기능을 제공합니다.
Texas Instruments TPS2HCS10-Q1은 배전 스위치 애플리케이션에서 전자 제어 장치(ECU) 부하에 SPI 구성 가능 정전식 충전 모드를 지원합니다. 이 장치에는 2개의 저전력 모드(LPM) 상태, 자동 입력 모드 및 수동 입력 모드도 포함되어 있어 장치가 부하 ECU에 전류를 제공하는 동시에 약 10 ~ 20μA의 전류만 소비할 수 있습니다. 또한,이 장치는 SPI로 고정밀 디지털 전류 감지 기능을 제공하므로 부하 진단 기능을 개선할 수 있습니다. 이 장치는 시스템 MCU에 부하 전류 및 채널 출력 전압 및 출력 FET 온도를 보고함으로써 스위치 및 부하 오류를 진단할 수 있습니다. TPS2HCS10-Q1은 HTSSOP 패키지로 제공되므로 PCB 설치 공간을 줄일 수 있습니다.
특징
- 자동차 애플리케이션에 대한 AEC-Q100 인증 획득
- 온도 등급 1: -40~+125 °C
- 36V 로드 덤프에 견딤
- 통합된 nFET로 2채널 SPI 제어식 스마트 하이 사이드 스위치
- MCU 개입 없이 통합 와이어 하네스 보호 및 지속적인 과부하 조건으로부터 보호하는 SPI 프로그래밍 가능한 퓨즈 곡선
- SPI 프로그래밍 가능한 조절 가능 과전류 보호로 시스템 레벨 신뢰도 개선
- 광범위한 용량성 입력 ECU의 부하전류 요구사항을 구동하기 위해 SPI 구성 가능 정전식 충전 모드입니다.
- 낮은 대기 전류, 저전력 온 상태로 상시 부하전류 증가, MCU에 웨이크업 신호 제공
- 견고한 통합 출력 보호
- 통합 열 보호 기능
- 단락으로부터 보호
- 공급 전압이 역전된 FET의 자동 스위치를 포함한 역방향 배터리 이벤트에 대한 보호
- 배터리 및 접지 손실이 발생할 경우 자동으로 차단
- 유도성 부하를 소자하는 통합 출력 클램프
- SPI를 통한 디지털 감지 출력은 다음을 측정하도록 구성 가능
- 통합 ADC로 정확한 부하 전류 측정
- 출력 또는 공급 전압, FET 온도
- 개방 부하 및 배터리 단락 감지 기능이 있는 FLT 핀으로 SPI 인터페이스 및 지표로 완벽한 오류 진단 기능을 제공합니다.
애플리케이션
- 자동차 구역 ECU
- 배전 모듈
- 차체 제어 모듈

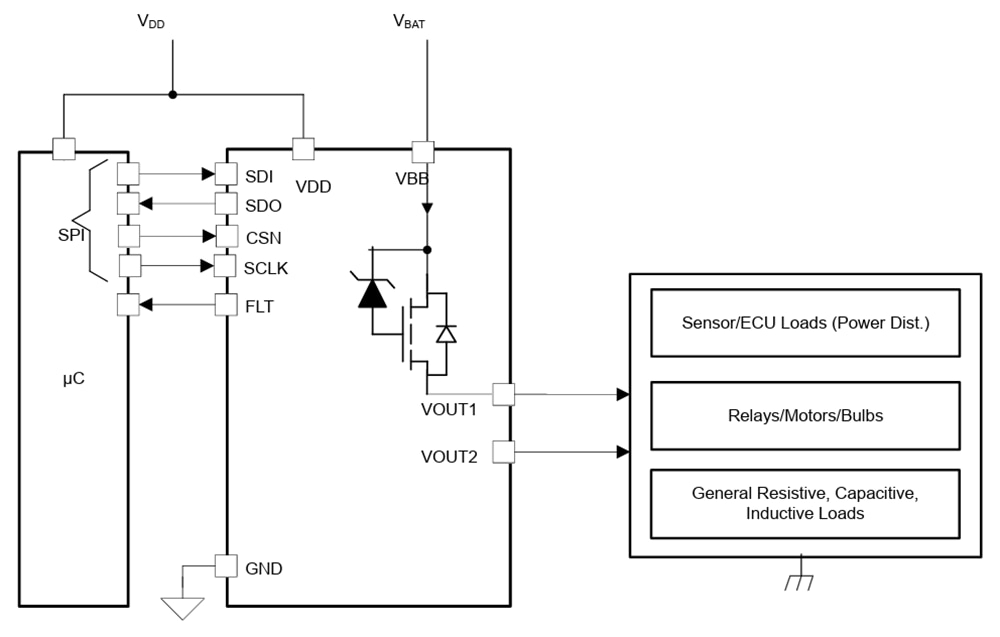

간소화된 계통도
개발 도구
Texas Instruments HSS-HCMOTHERBRDEVM 스마트 퓨즈 평가 모듈
이 모듈은 TI의 모든 스마트 퓨즈 하이사이드 스위치 포트폴리오 기능을 소개하고 평가합니다.
Texas Instruments HSS-HCS-BLANKEVM 스마트 퓨즈 도터 카드
HSS-HCMOTHERBRDEVM와 결합된 도터 카드는 TI의 스마트 퓨즈 포트폴리오의 기능을 보여줍니다.
게시일: 2025-12-11
| 갱신일: 2025-12-18
