Samtec 18GHz ~ 110GHz RF 인터커넥트 솔루션

• 최대 110GHz(W-대역) 성능
• 견고한 기계 설계 및 나사형 결합
• 50Ω 임피던스
• 고성능 테스트 애플리케이션에 적합
• 0.047인치 저손실 플렉서블 마이크로웨이브 케이블 어셈블리(RF047-A 시리즈)
• 좁은 몸체에 에지 런칭 및 무납땜 압축 방식으로 밀도 향상(100-EL 시리즈)
• 케이블 커넥터(PRF10 시리즈)
• 시리즈 간 어댑터(1mm ~ 1.85mm: PRFBA 시리즈)
• 간편한 설치/분리를 위한 RF 토크 렌치 제공(CAT-RF-TRQ-03 시리즈)

• 90GHz(E-밴드)까지의 성능
• 견고한 기계 설계 및 나사형 결합
• 50Ω 임피던스
• 고성능 테스트 애플리케이션에 적합
• 0.047인치 저손실 플렉서블 마이크로웨이브 케이블 어셈블리(RF047-A 시리즈)
• 수직 런칭 및 무납땜 압축: 스트립라인 또는 마이크로스트립/CPW(135 시리즈)
• 정렬 기능으로 최고의 커넥터 성능 보장
• 케이블 커넥터(PRF13 시리즈)
• 간편한 설치/제거를 위한 RF 토크 렌치 제공(CAT-RF-TRQ-01 시리즈)

• 최대 65GHz 성능
• 견고한 기계 설계 및 나사형 결합
• 50Ω 임피던스
• 2.40mm와 상호 연결 가능
• 고성능 테스트 애플리케이션에 적합
• 0.047인치 및 0.086인치 저손실 플렉서블 마이크로웨이브 케이블 어셈블리(RF047-A, RF086 시리즈)
• 수직 런칭, 무납땜 압축: 스트립라인 또는 마이크로스트립/CPW(185-CM 시리즈)
• 정렬 기능으로 최고의 커넥터 성능 보장
• 좁은 바디에 에지 런칭 및 무납땜 압축으로 밀도 향상(185-EL)
• 케이블 커넥터(PRF18 시리즈)
• 직렬 연결 및 직렬 간 연결 어댑터(1.85mm ~ 1.85mm: PRFIA 시리즈; 1mm ~ 1.85mm: PRFBA 시리즈)
• 간편한 설치/제거를 위한 RF 토크 렌치 제공(CAT-RF-TRQ-01 시리즈)

• 최대 50GHz 성능
• 견고한 기계 설계 및 나사형 결합
• 50Ω 임피던스
• 1.85mm와 상호 연결 가능
• 고성능 테스트 애플리케이션에 적합
• Nitrowave™ 위상 및 진폭 안정형 고성능 마이크로웨이브 케이블 어셈블리(LL043 시리즈)
• 0.047인치 및 0.086인치 저손실 플렉서블 마이크로웨이브 케이블 어셈블리(RF047-A, RF086 시리즈)
• 수직 런칭, 무납땜 압축: 스트립라인 또는 마이크로스트립/CPW(240-CM 시리즈)
• 정렬 기능으로 최고의 커넥터 성능 보장
• 좁은 바디에 에지 런칭 및 무납땜 압축으로 밀도 향상(240-EL)
• 케이블 커넥터(PRF24 시리즈)
• 직렬 연결 어댑터(PRFIA 시리즈)
• 간편한 설치/제거를 위한 RF 토크 렌치 제공(CAT-RF-TRQ-01 시리즈)

• 최대 40GHz 성능
• 견고한 기계 설계, 나사형 결합
• 50Ω 임피던스
• 3.50mm 및 SMA 커넥터와 상호 연결 가능
• 고성능 테스트 애플리케이션에 적합
• Nitrowave™ 위상 및 진폭 안정형 고성능 마이크로웨이브 케이블 어셈블리(LL043 시리즈)
• 0.047인치 및 0.086인치 저손실 플렉서블 마이크로웨이브 케이블 어셈블리(RF047-A, RF086 시리즈)
• 수직 런칭 및 무납땜 압축: 스트립라인 또는 마이크로스트립/CPW(292-CM 시리즈)
• 정렬 기능으로 최고의 커넥터 성능 보장
• 무납땜 압축 방식의 좁은 본체 에지 런칭(292-EL)
• 기존 보드 설계에 적합한 무납땜 압축 방식의 0.500인치 폭 에지 런칭(292-ELW)
• 케이블 커넥터(PRF92 시리즈)
• 직렬 연결 및 직렬 간 연결 어댑터(2.92mm - 2.92mm: PRFIA 시리즈 및 2.92mm ~ SMPM: PRFBA 시리즈)
• 간편한 설치/분리를 위한 RF 토크 렌치(CAT-RF-TRQ-01 시리즈) 사용 가능

• 최대 34GHz 성능
• 50Ω 임피던스
• 견고한 기계 설계 및 나사형 결합
• 2.92mm 및 SMA 커넥터와 호환 가능
• 케이블 커넥터(PRF35 시리즈)

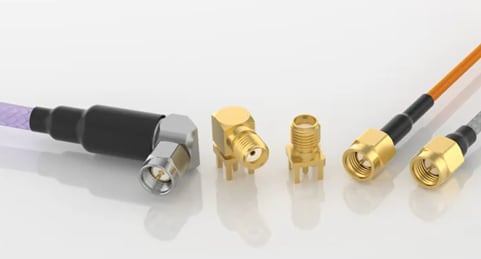

• 최대 26.5GHz 성능
• 견고한 기계 설계 및 나사산 결합
• 50Ω 임피던스
• 2.92mm 및 3.50mm와 상호 연결 가능
• Nitrowave™ 위상 및 진폭 안정형 고성능 마이크로웨이브 케이블 어셈블리(LL043 시리즈)
• 0.047인치, 0.086인치, 0.178인치, 0.277인치 저손실 플렉서블 마이크로웨이브 케이블 어셈블리(RF047-A, RF086, RF180, RF280 시리즈)
• 스루홀, 혼합 기술, 표면 실장 또는 에지 실장 납땜 보드 커넥터(SMA 시리즈)
• 케이블 커넥터(PRF01 시리즈)
• 간편한 설치/제거를 위한 RF 토크 렌치 제공(스테인리스 스틸 SMA: CAT-RF-TRQ-01 시리즈, 황동 SMA: CAT-RF-TRQ-02 시리즈)

• 최대 65GHz 성능
• 빠르고 간편한 체결을 위한 푸시온 커플링 방식의 갱형 또는 단일 채널 솔루션
• 다양한 디텐트의 개별 단일 채널 마이크로웨이브 케이블 어셈블리 및 보드 커넥터(RF047-A, RF086 및 SMPM 시리즈)
• Magnum RF^® 갱형 솔루션은 밀도를 40% 높이고, 처리 시간을 단축하며, 위치 정렬을 개선
• 0.140인치 피치의 Magnum RF^® 갱형 0.047인치 및 0.086인치 마이크로웨이브 케이블 어셈블리 및 보드 커넥터(GC47, GC86, GPPC 및 GPPB)
• 초저프로파일을 포함한 보드-보드 또는 케이블-보드 결합 세트
• 직렬 및 직렬 간 어댑터(SMPM-SMPM: PRFIA 시리즈, 2.92mm-SMPM: PRFBA 시리즈)

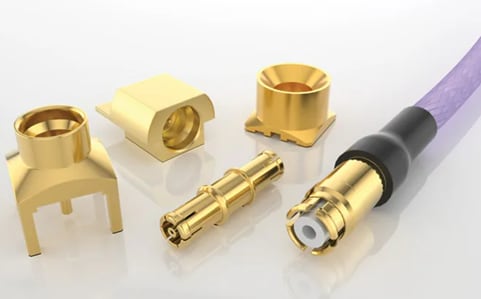

• 최대 40GHz 성능
• 빠르고 간편한 체결 및 블라인드 체결을 위한 푸시온 커플링
• X 및 Y 방향의 정렬 불량을 보상합니다.
• 50Ω 임피던스
• 보드-보드 또는 케이블-보드 체결 세트
• 풀 디텐트, 리미티드 디텐트, 스무드 보어 또는 캐처스 미트
• 0.047인치 및 0.086인치 저손실 플렉서블 마이크로웨이브 케이블 어셈블리(RF047-A, RF086, RF23C 시리즈)
• 표면 실장 스터브 런치, 스터브 런치, 에지 실장 또는 스루홀 방식의 혼합 기술(SMP 시리즈)
• 직렬형 불릿 어댑터(SMP-B 시리즈)
• 케이블 커넥터(PRF00 시리즈)

• 최대 18GHz 성능
• 더 큰 직경의 0.178인치 및 0.277인치 케이블 어셈블리는 장거리에서도 손실을 더욱 낮춤(RF180 및 RF280)
• 케이블 커넥터(N 타입: PRF06 시리즈, TNCA: PRF04 시리즈)
• 간편한 설치/분리를 위한 RF 토크 렌치 제공(N 타입: CAT-RF-TRQ-05, TNCA: CAT-RF-TRQ-04 시리즈)

• 성능: V 대역(50GHz~75GHz)
• 나사형 결합 방식의 유연한 케이블 설계(WF15 시리즈)
• 동적 안정성
• 거의 제로 손실 성능
• 초소형 폼 팩터
• 어댑터: UG-385 - 나사형 도파관 잭(WGBA 시리즈)
