onsemi NTTFD4D0N04HL 및 NTTFD9D0N06HL N-채널 MOSFET

Onsemi NTTFD4D0N04HL 및 NTTFD9D0N06HL N-채널 MOSFET은 POWERTRENCH® 전력 클립 대칭 이중 채널 MOSFET이며, WQFN12 패키지로 제공됩니다. 이 장치는 이중 패키지에 2개의 특수 N-채널 MOSFET을 포함하고 있습니다. 스위치 노드는 내부적으로 연결되어 동기식 벅 컨버터를 쉽게 배치하고 라우팅할 수 있습니다. 제어 MOSFET(Q2) 및 동기식 MOSFET(Q1)은 최적의 전력 효율을 제공하도록 설계되었습니다. Onsemi NTTFD4D0N04HL 및 NTTFD9D0N06HL N-채널 MOSFET은 낮은 RDS(on), 낮은 QG 및 정전용량, 낮은 전도/드라이버 손실을 제공합니다. 일반적으로 DC-DC 컨버터, 범용 PoL(point of load), 단상 모터 드라이브, 컴퓨팅 및 통신에 사용됩니다.

특징

  • 3 mm x 3 mm WQFN12 패키지
  • 패키지 기생을 줄이기 위해 하프 브리지로 구성
  • 낮은 RDS(on)
  • 전도 손실 최소화
  • 낮은 Qg 및 정전용량
  • 드라이버 손실 최소화

애플리케이션

  • 컴퓨팅
  • 통신
  • 범용 PoL(point of load)
  • DC-DC 변환기
  • 단상 모터 드라이브
  • DC-DC 모듈

사양

  • NTTFD4D0N04HL
    • Q1: N-채널
      • 4.5 mΩ(최대) RDS(on) (10 V VGS, 10 A ID)
      • 7 mΩ(최대) RDS(on) (4.5 V VGS, 8 A ID)
    • Q2: N-채널
      • 4.5 mΩ(최대) RDS(on) (10 V VGS, 10 A ID)
      • 7 mΩ(최대) RDS(on) (4.5 V VGS, 8 A ID)
  • NTTFD9D0N06HL
    • Q1: N-채널
      • 9 mΩ(최대) RDS(on) (10 V VGS, 10 A ID)
      • 13 mΩ(최대) RDS(on) (4.5 V VGS, 8 A ID)
    • Q2: N-채널
      • 9 mΩ(최대) RDS(on) (10 V VGS, 10 A ID)
      • 13 mΩ(최대) RDS(on) (4.5 V VGS, 8 A ID)

전기 연결

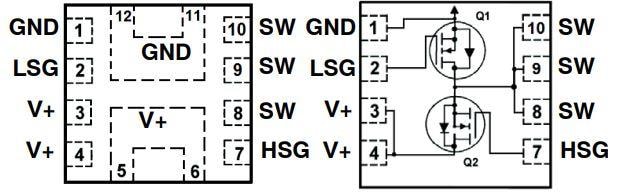

블록 선도 - onsemi NTTFD4D0N04HL 및 NTTFD9D0N06HL N-채널 MOSFET

관련 MOSFET

onsemi PowerTrench® MOSFETs

Broad portfolio of N-channel and P-channel versions for low RDS(ON) switching performance.

Learn Moreonsemi PowerTrench® MOSFETs 정보 View Productsonsemi PowerTrench® MOSFETs과 관련됨

onsemi Trench8 MOSFET

MOSFET은 핵심 성능 지수(FOM)에 대해 낮은 RDS(ON), 매우 낮은 Qg, 낮은 Qg x RDS(ON) 을 특징으로 합니다.

Learn Moreonsemi Trench8 MOSFET 정보 View Productsonsemi Trench8 MOSFET과 관련됨
View Results ( 2 ) Page
부품 번호 데이터시트 설명
NTTFD4D0N04HLTWG NTTFD4D0N04HLTWG 데이터시트 MOSFET T8 40V DFN POWER CLIP 3X3 DUAL SYMMETRICAL
NTTFD9D0N06HLTWG NTTFD9D0N06HLTWG 데이터시트 MOSFET T8 60V DFN POWER CLIP 3X3 DUAL SYMMETRICAL
