NXP Semiconductors i.MX 8M Nano 평가 키트(8MNANOLPD4-EVK)
NXP Semiconductors i.MX 8M 나노 평가 키트(8MNANOLPD4-EVK)는 기능이 풍부하고 i.MX 8M 나노 애플리케이션 프로세서를 기반으로 시스템 설계를 생성할 수 있는 탁월한 시작점입니다. 이 8MNANOLPD4-EVK는 소형 컴퓨팅 모듈과 제품 평가에 필요한 광범위한 연결성을 제공하는 대형 베이스 보드로 구성되어 있습니다. 컴퓨팅 모듈은 i.MX 8M 나노 애플리케이션 프로세서, 2GB의 DDR4 메모리, PMIC, eMMC 및 Wi- Fi®/BLUETOOTH® 모듈을 갖추고 있습니다. 이 베이스 보드는 전력 표시 및 범용을 위한 USB, MIPI-DSI, MIPI-CSI, microSD, 이더넷, 적외선 수신기 및 LED를 포함한 여러 인터페이스가 특징입니다.
8MNANOLDP4-EVK는 멀티미디어 인터페이스, PCA9450B PMIC 및 Wi-Fi/BT 모듈과 함께 고성능 및 전력 효율을 제공합니다. 이 키트를 사용하면 MIPI-DSI-HDMI 액세서리 카드를 통해 HDMI를 활성화하여 간단하게 즉시 불러올 수 있습니다. 일반적으로 스마트 전원 소켓 및 조명 스위치, 홈 보안 및 감시, 생체 신호 모니터 및 홈 제어 패널에 사용됩니다.
특징
- 베이스 보드:
- MicroSD 카드 커넥터
- Type-C 커넥터 2개:
- Port1은 USB2.0 Type-C 커넥터임
- Port2는 유일한 전원 공급 포트임
- 1Gbps 이더넷
- 디스플레이용 Mini-SAS MIPI-DSI 커넥터
- 카메라용 Mini-SAS MIPI-CSI 커넥터
- 디버깅을 위한 USB-직렬 변환기
- 적외선 수신기
- 전원 표시 및 범용 LED
- 증폭 스피커용 3.5mm 오디오 잭
- 액세서리 보드:
- MX8-DSI-OLED1: 터치스크린 지원용 OLED 디스플레이
- MINISASTOCSI: 머신 비전 및 비디오 녹화용 카메라 모듈
- 컴퓨팅 모듈:
- 최대 5개의 코어가 있는 i.MX 8M 나노 애플리케이션 프로세서:
- Arm® Cortex®-A53 4개
- Arm® Cortex®-M7 1개
- LPDDR4 16비트, 2GB
- eMMC 5.1, 32GB
- QSPI NOR 플래시, 32MB
- NXP PMIC(전력 관리 IC)
- NXP Wi-Fi 802.11a/b/g/n/ac 및 BT5.0
키트 구성품
- 2G LPDDR4, NXP Wi-Fi/BT 및 NXP PMIC를 포함한 i.MX 8M Nano EVK
- MIPI-DSI- HDMI 어댑터 보드 및 mini-SAS 케이블
- USB 3.0, Type-C 수형과 Type-A 수형을 연결하는 케이블
- USB 2.0, Type-A 수형과 Micro-B 수형을 연결하는 케이블
- USB 3.0, Type-C 수형과 Type-A 암형을 연결하는 어댑터
- Android BSP 이미지 사전 프로그램
소프트웨어
- Linux
- Android
- FreeRTOS
애플리케이션
- 스마트 전원 소켓 및 조명 스위치
- 생체 신호 모니터
- 홈 제어 패널
- 홈 보안 및 감시
- 가정 내 에너지 디스플레이
- 빌딩 보안
- 스마트 조명
관련 제품
NXP Semiconductors i.MX 8M 나노 애플리케이션 프로세서
안전하고 경제적인 지능형 성능과 에지 컴퓨팅을 제공합니다.
액세서리
NXP Semiconductors i.MX 8X 계열 액세서리 보드
ARM Cortex®-A 코어에 기반한 i.MX 프로세서용 i.MX 개발 보드.
관련 개발 도구
NXP Semiconductors i.MX 8M Nano UltraLite 평가 키트
i.MX 8M Nano UltraLite 애플리케이션 프로세서를 신속하게 평가할 수 있는 플랫폼을 제공합니다.
NXP Semiconductors i.MX 8M 나노 평가 키트(8MNANOD4-EVK)
i.MX 8M 나노 프로세서 기반의 풍부한 기능의 평가 및 데모 플랫폼입니다.

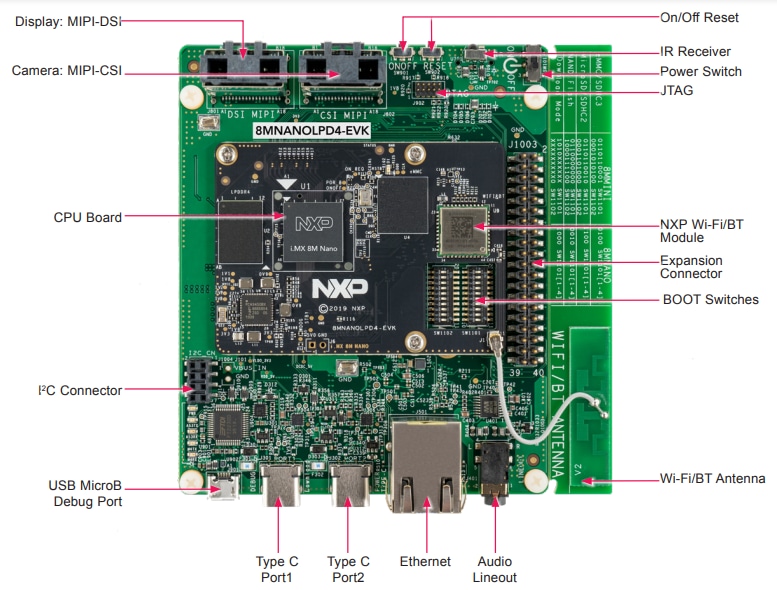

보드 레이아웃(상단)
보드 레이아웃(하단)

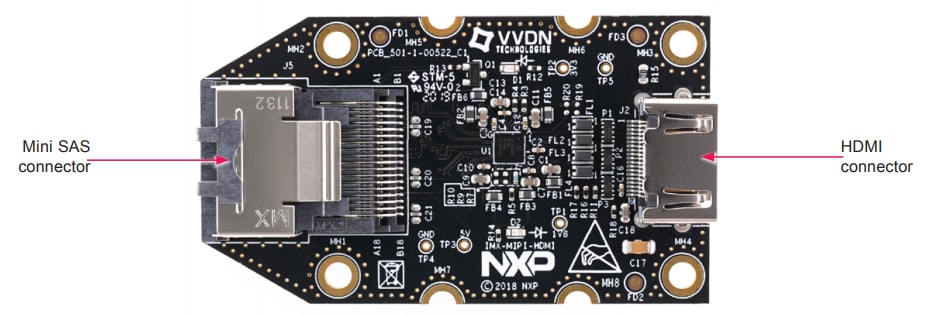

MIPI-DSI - HDMI 어댑터
