Infineon Technologies CoolGaN™ 드라이브 HB 600V G5 스위치
Infineon Technologies CoolGaN™ 드라이브 HB 600V G5 스위치는 140mΩ, 270MΩ 또는 500MΩ의 온 저항 옵션과 함께 2개의 600V 강화 모드 CoolGaN 스위치를 갖춘 하프 브리지 전력단을 통합하고 있습니다. 이 스위치는 내장형 게이트 드라이버를 포함하고 소형 6mm×8mm TFLGA-27 패키지로 제공됩니다. 저/중전력 애플리케이션용으로 설계된이 스위치는 CoolGaN 기술의 우수한 스위칭 성능을 활용하는 고밀도 모터 드라이브 및 SMPS(스위치 모드 전원 공급 장치)에 이상적입니다. Infineon의 CoolGaN 스위치는 “온” 상태에서 몇 밀리암페어의 연속 게이트 전류로 구동 시 최소 온 상태 저항을 보장하는 견고한 게이트 구조가 특징입니다.
GaN의 낮은 임계 전압과 빠른 스위칭 과도 현상 덕분에 특정 애플리케이션에는 빠른 턴 오프를 가능하게 하고 교차 전도를 방지하기 위해 네거티브 게이트 구동 전압이 필요합니다. 이는 드라이버와 스위치 사이에 표준 RC 인터페이스를 사용하여 쉽게 구현되며, 다양한 전원 토폴로지에 맞추기 위해 필요한 외부 SMD 저항기와 커패시터는 단지 몇 개에 불과합니다.
Infineon의 SOI 기술을 기반으로 구축된 통합 드라이버는 네거티브 게이트 전압에서 로직 작동을 유지하면서 탁월한 견고성과 잡음 내성을 제공합니다. 플로팅 채널은 통합 부트스트랩 구성으로 하이 측 GaN 다이 구동을 지원합니다.
특징
- 하이 측/로우 측 게이트 드라이버가 통합된 하프 브리지 구성의 140mΩ, 270mΩ 또는 500mΩ GaN 스위치 2개
- +0.29A 소스 및 -0.7A 싱크 구동 전류
- 애플리케이션 구성 가능 턴 온 및 턴 오프 속도
- 통합 초고속 저저항 부트스트랩 다이오드
- 98ns(표준)의 신속한 입력-출력 전파(아주 작은 채널 간 부정합)
- PWM 입력 신호
- 단상 또는 다상 2레벨 인버터 전력 토폴로지
- 디지털 컨트롤러와 호환되는 표준 로직 입력 레벨
- 12V(표준) 단일 게이트 드라이버 공급 전압(빠른 UVLO 복구 기능 포함)
- 외부 션트 저항기를 사용한 전류 감지를 위한 로우 측 오픈 소스
- 열성능이 향상된 6mmx8mm TFLGA-27 패키지
- 산업용 애플리케이션에 대한 JEDEC에 따라 완벽하게 인증
- 무할로겐 및 RoHS 규정 준수
애플리케이션
- 저전력 모터 드라이브
- 저전력 SMPS(스위치 모드 전원 공급 장치)
사양
- 10~20V 작동 로우 측 출력 전압 범위
- 10~20V 작동 하이측 부유정 공급 전압 범위
- 2.6~7.7mA(최대) 연속 게이트 전류
- 600V(최대) 전압(출력 핀 DH, SW, SL 사이)
- 750 드레인-소스 전압 펄스, 최대 드레인-소스 전압 펄스
- 3.0~6.0A(최대) 연속 드레인 전류 범위(+25°C)
- 6.7~23A(최대) 펄스 드레인 전류 범위(+25°C)
- 열 저항
- 7.7°C/W(표준) 접합-케이스
- 52°C/W 접합-주변, 4계층 각 GaN 장치
- -40~+150°C(최대) 접합 온도 범위
- +260°C(최대) 납땜 온도
- ESD 클래스
- 1C HBM(인체 모델)
- C3 CDM(대전 소자 모델)

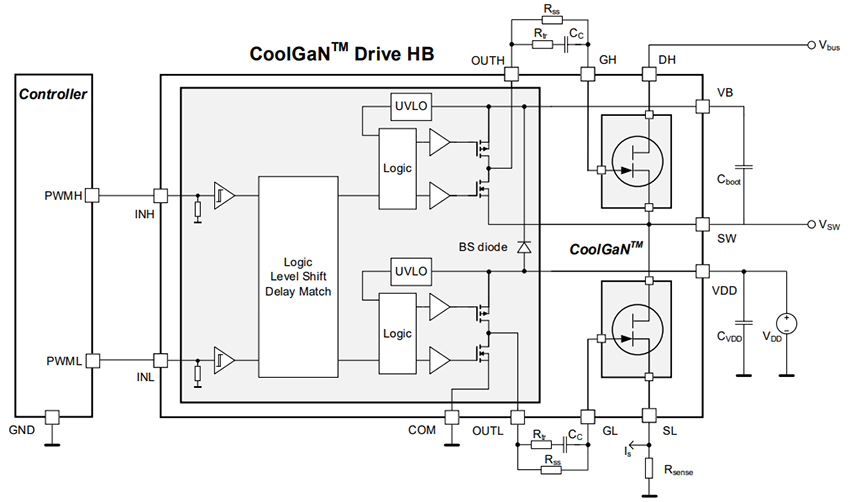

표준 구성 회로
전력 단 블록 선도
