Infineon Technologies S27KS064x 및 S27KL064x HYPERRAM™ 2.0 메모리
Infineon Technologies S27KS064x 및 S27KL064x HYPERRAM™ 2.0 메모리는 확장 메모리가 필요한 고성능 임베디드 시스템을 위한 고속, 로우-핀-카운트 DRAM입니다. 이 장치는 병렬 및 직렬 인터페이스 메모리의 레거시 기능에 의존하는 HYPERBUS™ 및 Octal SPI 인터페이스를 제공합니다. 이 DRAM은 1.8 ~ 3V의 전압 범위에서 작동하고 최대 400MBps 처리량의 대역폭을 제공합니다. 이 덕분에 HYPERRAM™ 2.0은 보드 내장형 RAM이 제한된 컨트롤러에 이상적 인 확장 메모리입니다. HYPERRAM™ 2.0은 스크래치 패드 메모리로 사용 시 읽기 및 쓰기 작업을 통해 고해상도 그래픽을 빠르게 전달할 수 있습니다. 일반적으로 자동차 계기판, 산업용 HMI(휴먼 머신 인터페이스), 산업용 머신 비전 및 소비자용 전자기기를 위한 디스플레이 시스템에 사용됩니다.
Infineon Technologies S27KS064x 및 S27KL064x HYPERRAM™ 2.0 DRAM은 강화된 BGA(볼 그리드 어레이) 패키지로 제공됩니다.
특징
- 기술: 38nm DRAM
- HYPERBUS 인터페이스
- 8V ~ 3.0V 인터페이스 지원
- 단일 종단 클록(CK) - 버스 신호 11개
- 선택적 차동 클록(CK, CK#) - 버스 신호 12개
- 칩 선택(CS#)
- 8비트 데이터 버스(DQ[7:0])
- 하드웨어 리셋(RESET#)
- 양방향 RWDS(읽기-쓰기 데이터 스트로브)
- 새로고침 레이턴시 표시를 위해 모든 트랜잭션 시작 시 출력
- 읽기 트랜잭션 중 RDS(Read Data Strobe)로 출력
- 쓰기 트랜잭션 중 WDM(Write Data Mask)으로 입력
- 옵션 DCAR(DDR 중앙 정렬 읽기 스트로브)
- 읽기가 이루어지는 동안 RWDS는 CK로부터 위상 변환된 두번째 클록에 의해 오프셋됨
- 위상 변환 클록은 판독 데이터 아이 내에서 RWDS 전환 에지를 이동하는데 사용됩니다.
- 200MHz 최대 클록 속도
- DDR - 클록의 양쪽 엣지에서 데이터 전송
- 최대 400MBps(3200Mbps)의 데이터 처리량
- 구성 가능한 버스트 특성, 선형 버스트
- 래핑된 버스트 길이
- 16바이트(8클록)
- 32바이트(16클록)
- 64바이트(32클록)
- 128바이트(64클록)
- 하이브리드 옵션 - 래핑된 버스트 다음에 선형 버스트가 옵니다.
- 구성 가능한 출력 구동 강도
- 전력 모드
- 하이브리드 절전 모드
- 딥 파워 다운
- 어레이 새로고침
- 부분 메모리 어레이 (1/8, 1/4, 1/2)
- 전체
- 작동 온도 범위
- 산업용(I): -40°C~+85°C
- 산업용 플러스 (V): -40~+105°C
- 자동차용, AEC-Q100 등급 3: –40~+85°C
- 자동차용, AEC-Q100 등급 2: –40~+105°C
- 6.0mm x 8.0mm x 1.0mm FBGA24 패키지
애플리케이션
- 자동차 계기판
- 가전 제품용 디스플레이 시스템
- 소비자 전자 장치 및 산업용 HMI
- 산업용 머신 비전
비디오

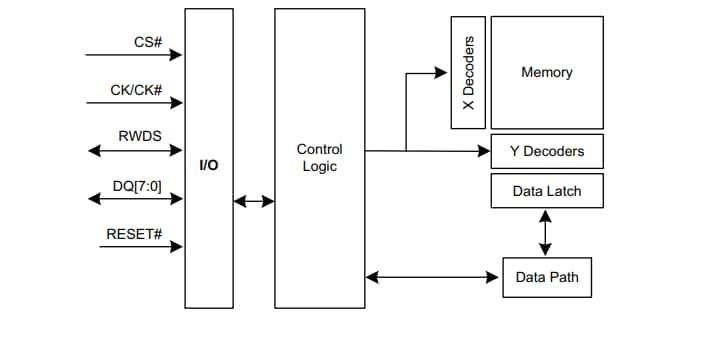

로직 블록 선도
