Analog Devices Inc. LTC7805 동기식 강압 컨트롤러
Analog Devices Inc. LTC7805 동기식 강압 컨트롤러는 모든 N-채널 전력 MOSFET 스테이지를 구동하는 고성능 듀티 강압 동기식 DC/DC 스위칭 조정기 컨트롤러입니다. 정 주파수 전류 모드 아키텍처는 최대 3MHz의 위상 잠금 가능 스위칭 주파수를 허용합니다. LTC7805는 4.5~40V의 넓은 입력 전압 범위에서 작동합니다. 2개의 컨트롤러 출력단을 역위상으로 작동하면 전력 손실과 공급 잡음이 최소화됩니다.
매우 낮은 무부하 대기 전류는 배터리 전원 공급식 시스템에서 작동 시간을 연장시킵니다. OPTI-LOOP 보상은 광범위한 출력 정전용량 및 ESR 값에서 과도 응답을 최적화할 수 있습니다. LTC7805는 정밀 0.8V 기준 전압 및 전력 양호 출력 표시기를 갖추고 있습니다. MODE 핀은 경부하 조건에서 버스트 모드 작동, 펄스 스키핑 모드 또는 연속 인덕터 전류 모드를 선택합니다.
Analog Devices Inc. LTC7805는 또한 확산 스펙트럼 작동 성능이 특징이며 이를 통해 입력 및 출력 공급 장치의 피크 방사 및 전도 잡음을 크게 줄여 EMI(전자파 간섭) 표준을 보다 쉽게 준수할 수 있습니다.
특징
- 4.5~40V의 넓은 입력 전압 범위
- 0.8~40V의 넓은 출력 전압 범위
- 낮은 작동 IQ
- 14μA(14~3.3V, 채널 1 온)
- PassThru™/100% 듀티 사이클 가능
- 확산 스펙트럼 작동
- RSENSE 또는 DCR 전류 감지
- 역위상 컨트롤러로 필요한 입력 정전용량 및 전원 공급 유도 잡음 감소
- 프로그래밍 가능 고정 주파수(100kHz~3MHz)
- 위상 잠금 주파수(100kHz~3MHz)
- 경부하 조건에서 선택 가능한 연속, 펄스 스키핑 또는 낮은 리플 Burst Mode® 작동 모드
- 전력 양호 출력 전압 모니터
- VIN 또는 EXTVCC에서 게이트 드라이브에 내부 LDO 전원 공급
- 1.5μA의 낮은 셧다운 IQ
- 측면 습식 28 리드 4mm × 5mm QFN 패키지
- AEC-Q100 자동차 인증 진행 중
애플리케이션
- 자동차 및 운송
- 산업용
- 군사/항전
관련 보드
Analog Devices Inc. LTC7805 데모 보드 DC3138A
12~36V의 입력 전압 범위에서 작동하는 LTC7805 이중 DC/DC 변환기를 시연합니다.

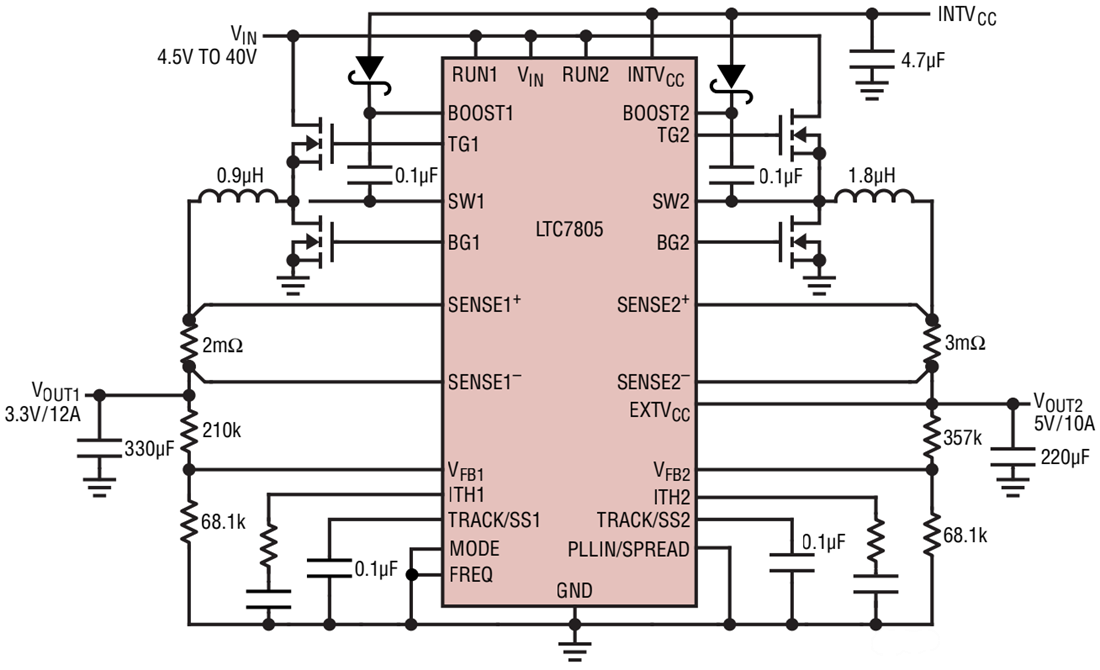

일반 애플리케이션
게시일: 2021-08-17
| 갱신일: 2022-03-11
