Analog Devices Inc. LTC7805 데모 보드 DC3138A
Analog Devices Inc. LTC7805 데모 보드 DC3138A는 12~36V의 입력 전압 범위에서 작동하는 LTC7805 이중 출력 강압 DC/DC 변환기를 시연합니다. LTC7805 동기식 강압 컨트롤러는 모든 N-채널 전력 MOSFET 스테이지를 구동하는 고성능 듀티 강압 동기식 DC/DC 스위칭 조정기 컨트롤러입니다. 이 데모 보드 DC3138A는 15A에서 5V, 10A에서 12V의 두 가지 출력을 제공하며 LTC7805가 장착되어 있습니다. 더 높은 출력 전류를 위해 두 채널을 병렬로 연결할 수 있습니다.
특징
- 확산 스펙트럼 또는 외부 클록용 주파수 점퍼
- VOUT2, EXTVCC 또는 기타 파생된 VCC를 사용하기 위한 EXTVCC 점퍼
- 각 출력을 위한 PGOOD 신호
- 변환기가 CCM, 펄스 스키핑 또는 Burst Mode®로 작동하도록 허용하는 모드 점퍼
관련 제품
Analog Devices Inc. LTC7805 동기식 강압 컨트롤러
고성능 이중 강압 동기식 DC/DC 스위칭 조정기 컨트롤러입니다.

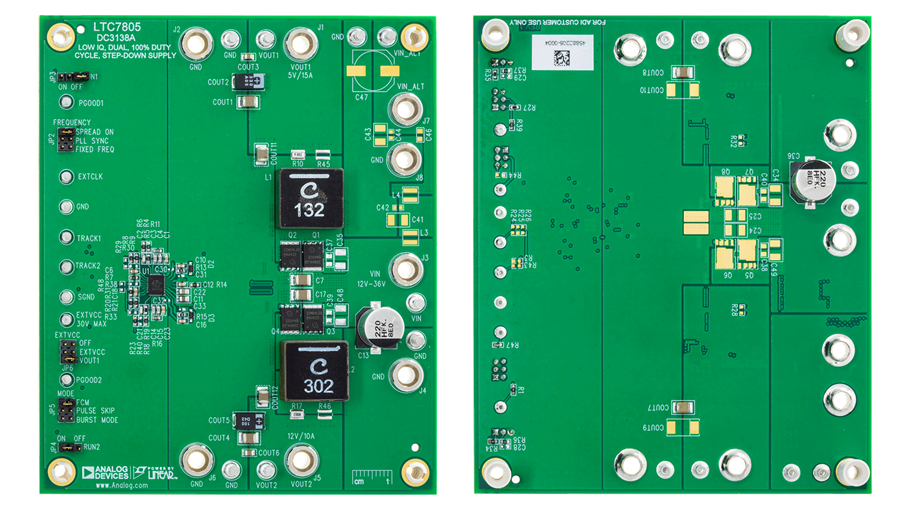

전면도 및 후면도

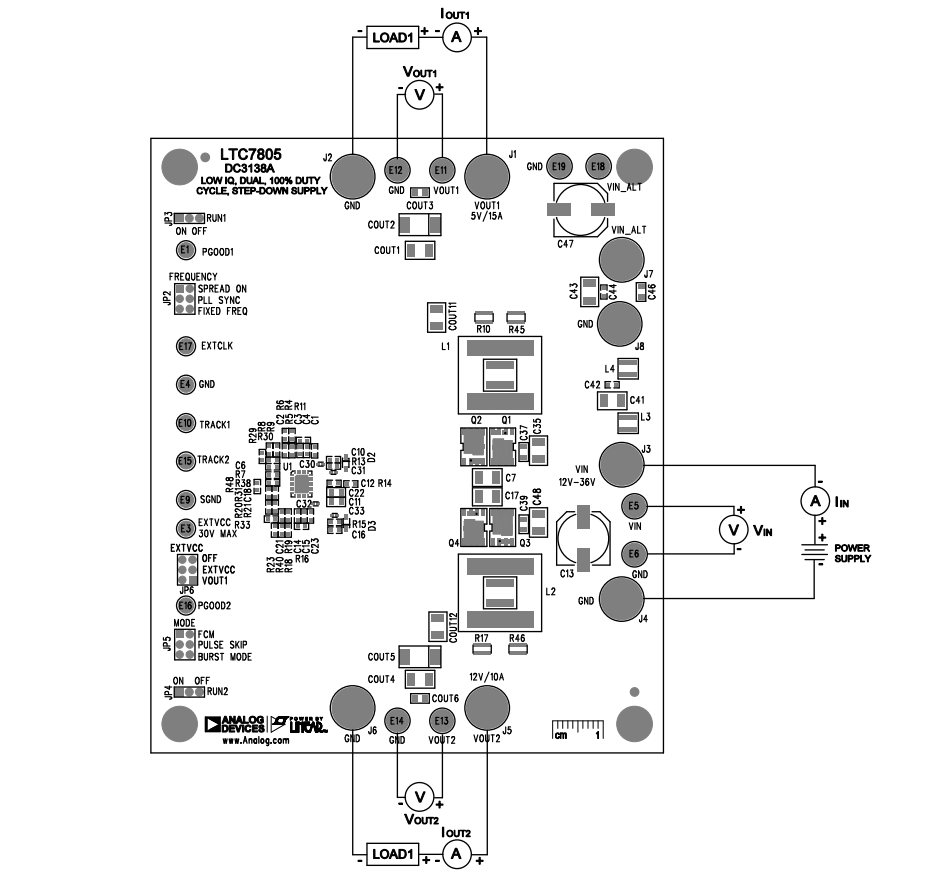

적절한 장비 설정
