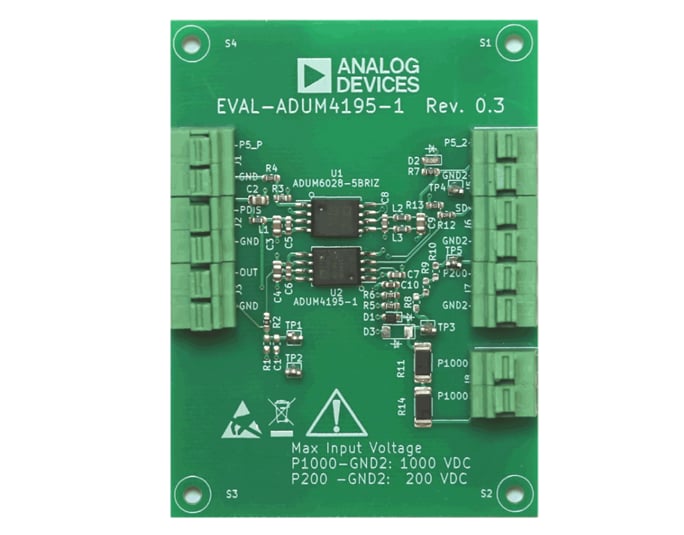

Analog Devices Inc. EVAL-ADuM4195-1EBZ 평가 보드
Analog Devices Inc. EVAL-ADuM4195-1EBZ 평가 보드는 ADUM4195-1의 특성을 평가하도록 설계된 소형 절연 DC 전압 모니터링 보드입니다. ADUM4195-1은 오프셋 및 이득 오차가 매우 낮아 다양한 절연 전압 감지 애플리케이션에 적합합니다.
ADI EVAL-ADuM4195-1EBZ 보드는 2개의 개별 입력을 제공합니다. P1000 입력은 최대 1kVDC를 수용하도록 사전 구성된 반면, P200 입력은 최대 200VDC의 전압을 수용하도록 사용자가 구성할 수 있습니다. 추가 커넥터를 사용하여 ADUM4195-1의 절연형 5VDC 전원 및 셧다운(SD) 입력에 액세스할 수 있습니다.
ADUM4195-1의 출력은 직접 액세스 가능(사전 구성)하거나 저항기와 커패시터를 추가하여 필터링된 1차 저역 통과가 가능합니다. 단일 5VDC 전원은 보드의 입력 및 출력 측에 모두 전력을 공급할 수 있는 반면, 옵션으로 제공되는 PDIS(전원 비활성화) 핀은 낮은 소비전력이 중요한 애플리케이션에서 온보드 전원을 비활성화하는 데 사용할 수 있습니다.
특징
- SOIC-8 패키지로 제공되는 ADuM4195-1 절연 증폭기
- ADuM6028-5BRIZ 절연형 온보드 전원 공급 장치
- 추가 단자를 통해 액세스 가능한 절연형 5VDC
- 입력 역극성 보호
- 2개의 개별 입력 옵션:
- 최대 1,000VDC 사전 구성됨
- 최대 200VDC로 사용자가 구성 가능
필수 장비
- 전원 공급 장치, 5VDC ±10%, 50mA
- 조절 가능한 DC 전압 소스, 0~1kV
- DMM 2개, 5와 1/2 자릿수
관련 제품
Analog Devices Inc. ADuM4195-1 절연 증폭기
오프셋 및 이득 오차가 적어 많은 절연 전압 감지 애플리케이션에 적합합니다.
Analog Devices Inc. ADuM6020 및 ADuM6028 isoPower® DC-DC 컨버터
최대 500mW 애플리케이션을 위한 저공해, 5kVrms 절연 DC-DC 컨버터입니다.
PCB 레이아웃
