Analog Devices Inc. ADuM6020 및 ADuM6028 isoPower® DC-DC 컨버터

Analog Devices Inc. ADuM6020 및 ADuM6028 isoPower^® DC-DC 컨버터는 iCoupler^® 기술에 기반한 저공해, 절연 DC-DC 컨버터입니다. ADuM5020 및 ADuM5028 컨버터는 페라이트가 있는 2레이어 인쇄 회로 기판(PCB)에서 최대 부하로 CISPR22 클래스 B 제한보다 낮은 조정된 절연 전원을 제공합니다.

ADuM6020 및 ADuM6028은 최대 500mW의 애플리케이션을 위한 절연 DC-DC 컨버터를 설계하고 구축할 필요가 없습니다. iCoupler 칩 스케일 트랜스포머 기술은 DC-DC 컨버터의 자기 부품에 사용됩니다. 결과적으로 공간에 제약이 있는 애플리케이션에 이상적인 소형 폼 팩터, 절연 솔루션입니다.

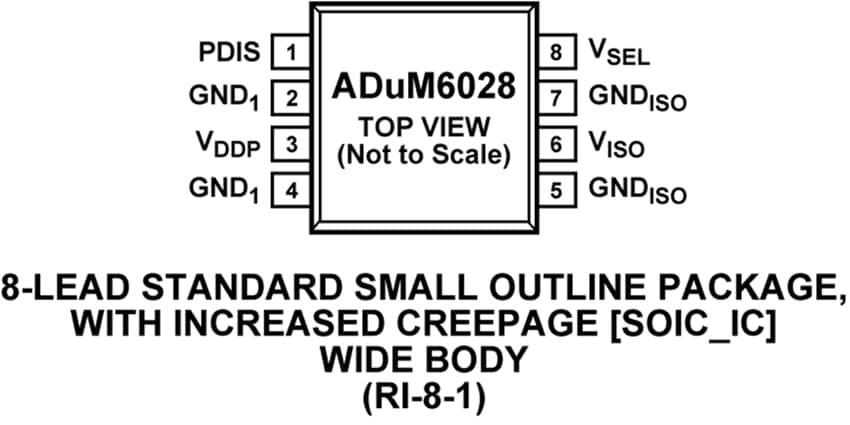

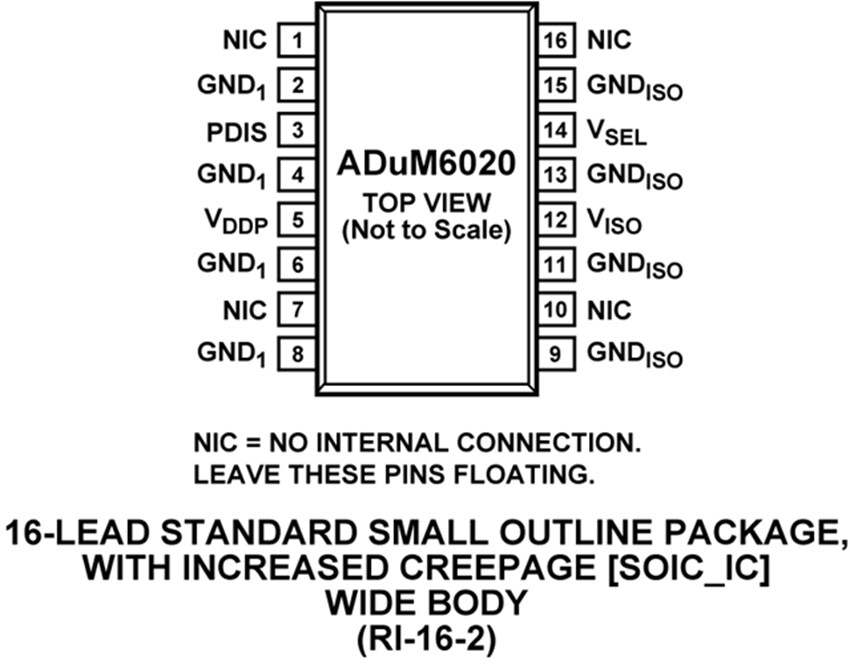

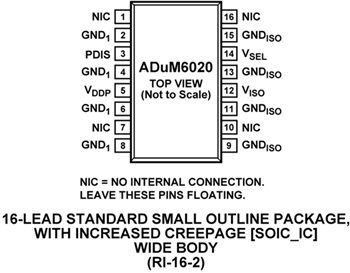

이 ADuM6020 및 ADuM6028은 두 가지 패키지 변형으로 제공됩니다. ADuM6020은 와이드 바디, 16 리드 SOIC_W 패키지로 제공되며 ADuM6028은 8리드, 와이드 바디 SOIC_IC로 제공됩니다.

특징

CISPR22 클래스 B 배출 제한 준수
출력 전류
- ADuM6020: 100mA
- ADuM6028: 60mA
공급 전압 범위: 0.5~7.0V
작동 온도 범위: -40~+125°C
패키지
- ADuM6020: 연면 거리가 최소 7.8mm인 16리드 SOIC_W 패키지
- ADuM6028: 연면 거리가 최소 8.3mm인 8리드 SOIC_W 패키지
