Analog Devices Inc. ADL8104 고선형성 증폭기
Analog Devices Inc. ADL8104 고선형성 증폭기는 GaAs(갈륨 비소), MMIC(단조 마이크로파 집적 회로)입니다. 또한 0.4~7.5GHz에서 작동하는 pHEMT(부정형 고전자 모빌리티 트랜지스터), 저잡음, 광대역, 고선형성 증폭기입니다.ADL8104는 0.6~6GHz에서 15dB의 표준 이득을 제공합니다. 이 장치는 또한 0.4~6GHz에서 3.5dB의 표준 잡음 지수와 0.6~6GHz에서 1dB 압축을 위한 20dBm 의 표준 출력 전력(OP1dB)을 제공합니다. 이 장치는 0.6~6GHz에서 32dBm의 표준출력 OIP3(3차 인터셉트)가 있으므로 5V 드레인 공급 전압에서 150mA만 필요합니다. 이 저잡음 증폭기는 0.6~6GHz에서 표준 52dBm의 고출력 OIP2(2차 인터셉트)를 가집니다. 따라서 ADL8104는 군용 및 테스트 계측 애플리케이션에 적합합니다.ADL8104에는 내부적으로 50Ω으로 정합된 입력 및 출력 장치도 있습니다. RFIN 및 RFOUT 핀은 내부적으로 ac 결합되며 바이어스 인덕터도 통합되어 있습니다. ADL8104는 SMT(표면 실장 기술) 기반의 고밀도 애플리케이션에 이상적입니다.ADL8104는 RoHS 규격을 준수하는 3mm × 3mm, 16리드 LFCSP로 제공됩니다.
특징
- 단일 포지티브 전원(자체 바이어스)
- 높은 OIP2: 0.6~7.5GHz에서 52dBm(표준)
- 높은 이득: 0.6~6GHz에서 15dB(표준)
- 높은 OIP3: 32dBm(표준)
- 낮은 잡음 지수: 0.4~6GHz에서 3.5dB(표준)

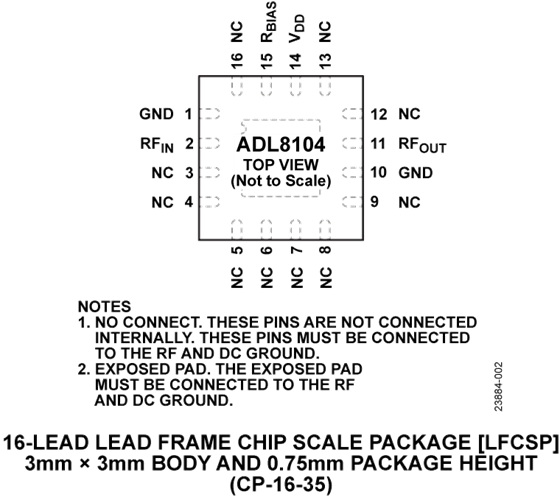

- RoHS 규격 준수, 3mm × 3mm, 16 리드 LFCSP
애플리케이션
- 테스트 계측
- 군사 통신
블록 선도
주파수 그래프
평가 보드
Analog Devices Inc. ADL8104용 평가 보드
10mils 두께로 제작된 4 레이어 PCB(인쇄 회로 기판)로 구성됩니다.
게시일: 2020-10-27
| 갱신일: 2024-11-26
