Analog Devices Inc. ADF41510 정수-N/분수형-N PLL 합성기
Analog Devices ADF41510 정수-N/분수형-N PLL 합성기는 무선 수신기 및 송신기의 상향 변환 및 하향 변환 섹션에서 최대 10GHz의 LO(로컬 발진기)를 구현하는 데 사용되는 초저잡음 주파수 합성기입니다. ADF41510은 고성능 SiGe(실리콘 게르마늄), BiCMOS(바이폴라 상보형 금속 산화물 반도체) 공정을 기반으로 설계되어 -235dBc/Hz의 정규화된 위상 잡음 플로어를 달성합니다.
PFD는 위상 잡음 및 스퍼 성능 향상을 위해 최대 250MHz(정수-N 모드)/125MHz(분수형-N 모드)에서 작동합니다. 가변 모듈러스 ∑Δ 변조기는 49비트 분할 값을 사용하여 뛰어난 분해능을 제공합니다. ADI ADF41510은 정수-N PLL 또는 분수형-N PLL로 사용할 수 있으며, 서브헤르츠 주파수 분해능을 위한 고정 모듈러스 또는 서브헤르츠 정확한 주파수 분해능을 위한 가변 모듈을 사용할 수 있습니다.
합성기가 외부 루프 필터 및 VCO(전압 제어 발진기)를 활용할 때 완전한 PLL이 구현됩니다. 10GHz 대역폭은 주파수 더블러 또는 분할기 스테이지 요구 사항을 제거하여 시스템 아키텍처를 간소화하고 비용을 절감합니다.
ADF41510은 소형 24리드 4mm x 4mm LFCSP 패키지로 제공됩니다.
특징
- 대역폭: 1 GHz ~ 10 GHz
- 초저잡음 PLL(위상 잠금 루프)
- 정수-N = -235dBc/Hz, 분수형-N = -231dBc/Hz
- 높은 최대 PFD(위상 주파수 감지기) 주파수
- 정수-N = 250MHz, 분수형-N = 125MHz
- 25비트 고정 / 49비트 가변 분수 모듈러스 모드
- 단일 종단형 기준 입력
- 3.3V 전원 공급 장치, 3.3V 충전 펌프
- 통합형 1.8V 로직 성능
- 위상 재동기화
- 16x 범위에서 프로그래밍 가능한 충전 펌프 전류
- DLD(디지털 잠금 장치 감지)
- 레지스터 리드백 옵션이 있는 3-wire 직렬 인터페이스
- 하드웨어 및 소프트웨어 전원 끄기 모드
- 작동 범위: -40~+105°C
애플리케이션
- 테스트 장비 및 계측기
- 무선 인프라
- 마이크로파 지점간 및 다중 지점 무선 장치
- VSAT(초소형 애퍼처 단자) 무선 장치
- 우주항공 및 국방
관련 평가 보드
Analog Devices Inc. EV-ADF41513 평가 보드
데모 보드를 사용하여 ADF41513 PLL 합성기의 기능을 평가하는데 사용합니다.

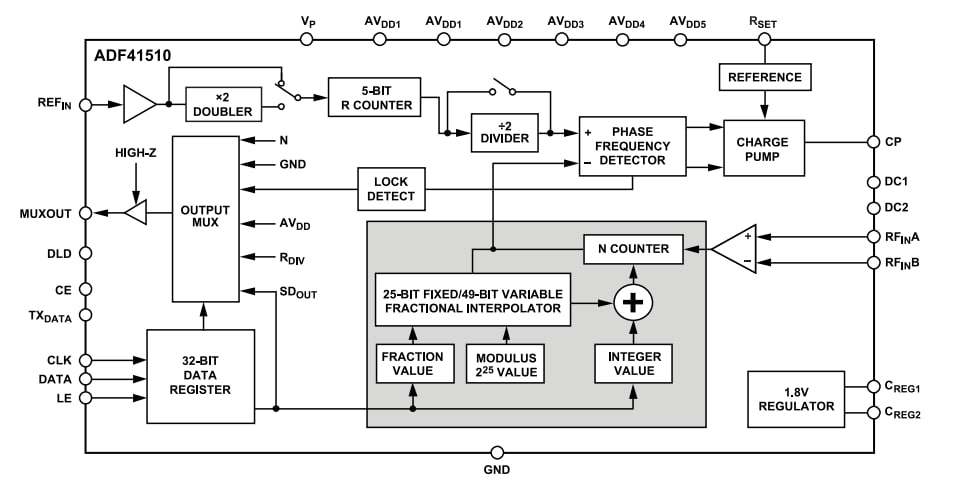

기능 블록 선도
