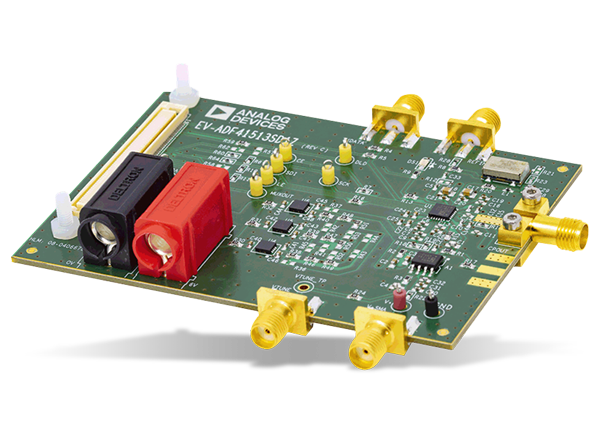

Analog Devices Inc. EV-ADF41513 평가 보드

Analog Devices Inc. EV-ADF41513 평가 보드는 시연 및 시제품 제작용 보드로서, ADF41513 PLL 합성기의 기능을 평가하는데 사용합니다. 이 평가 보드에는 사전 장착된 100MHz 레퍼런스(크리스털 발진기(XO)), 루프 필터, 저잡음 전압 레귤레이터인 ADF41513가 포함되어 있습니다.

EV-ADF41513 평가 보드는 두 가지 변형 제품으로 제공됩니다:

EV-ADF41513SD1Z 평가 보드는 외부 VCO(전압 제어 발진기)를 필요로 합니다. EV-ADF41513SD1Z에는 충전 펌프 출력(VTUNE)을 VCO 튜닝 입력에 연결하고, PLL(위상 잠금식 루프) RF(무선 주파수) 입력(RFIN)을 VCO 출력에 연결하기 위한 SMA(Subminiature Version A) 커넥터들이 제공됩니다.

EV-ADF41513SD2Z 평가 보드에는 온 보드 10~20GHz HMC733 VCO가 포함됩니다.

EV-ADF41513SD1Z 및 EV-ADF41513SD2Z 평가 보드는 모두 SDP-S(시스템 시연 플랫폼 직렬) 컨트롤러 보드(EVAL-SDP-CS1Z)를 필요로 하며, 이는 키트에 포함되지 않습니다. SDP-S 컨트롤러 보드는 USB 2.0 고속 포트를 통한 PC 연결 기능을 제공하는 USB-직렬 엔진을 기반으로 합니다. SDP-S 컨트롤러 보드를 통해 ADF41513 장치를 소프트웨어로 프로그래밍할 수 있습니다.

특징

  • EV-ADF41513SD1Z
    • ADF41513 주파수 합성기
    • 100MHz 크리스털 발진기
    • 루프 필터
    • 전압 레귤레이터
  • EV-ADF41513SD2Z
    • ADF41513 주파수 합성기
    • 100MHz 크리스털 발진기
    • 루프 필터
    • 전압 레귤레이터
    • HMC733 10~20GHz VCO
  • 윈도우 기반 소프트웨어를 통해 PC에서 합성기 기능 제어 가능
  • 외부 6V 및 25V 전원으로 구동

필수 장비

  • 평가 소프트웨어용 USB 포트가 포함된 윈도우 기반 PC
  • SDP-S(시스 템 시연 플랫폼 직렬) 컨트롤러 보드(EVAL-SDP-CS1Z)
  • 이중 전원 공급 장치(6V, 25V)
  • 외부 VCO(EV-ADF41513SD1Z만 해당)
  • 스펙트럼 분석기

적용 가능 제품

ADF41513 PLL 합성기

Analog Devices Inc. ADF41513 PLL 합성기

1~26.5GHz 대역폭을 제공하는 초저 잡음 PLL 합성기입니다.

Learn MoreAnalog Devices Inc. ADF41513 PLL 합성기 정보 View ProductsAnalog Devices Inc. ADF41513 PLL 합성기과 관련됨

관련 제품

SDP-S Controller Board (EVAL-SDP-CS1Z)

Analog Devices Inc. SDP-S Controller Board (EVAL-SDP-CS1Z)

Allows for configuration and capture of data on daughter boards from the PC via USB.

Learn MoreAnalog Devices Inc. SDP-S Controller Board (EVAL-SDP-CS1Z) 정보 View ProductsAnalog Devices Inc. SDP-S Controller Board (EVAL-SDP-CS1Z)과 관련됨
게시일: 2019-03-13 | 갱신일: 2023-08-14
