Analog Devices Inc. AD-SYNCHRONA14-EBZ 다중 채널 클로킹 장치
Analog Devices Inc. AD-SYNAPA14-EBZ 다중 채널 시스템 클로킹 장치는 매우 정확한 주파수 및 위상 제어 소스 클록이 필요한 애플리케이션을 평가하고 프로토타이핑하기 위한 자급식 장치입니다. AD-SYNAPA14-EBZ는 AD9545 및 HMC7044를 기반으로 복잡한 시스템에서 클록 분배 및 다중 채널 동기화를 간소화합니다. 이 장치는 상업적 사용을 위한 최종 제품이 아닌 실험실 환경에서 훈련 받은 전문가가 사용하도록 설계되었습니다.
ADI AD-SYNC A14-EBZ는 SMA 및 TwinAX 인터페이스로 1U 기계 폼 팩터를 구현합니다. 이 클로킹 장치는 내부 OCXO가 있는 독립형 모드에서 작동하거나 3개의 개별 고속 차동 클록 입력, 10MHz 기준 및 1PPS와 같은 외부 소스에서 제공됩니다. 100MHz 또는 122.88MHz의 내부 VCXO 옵션 중 하나를 선택할 수 있는 기능과 함께 이러한 유연성 덕분에 다양한 애플리케이션 영역에 필요한 관심 및 정확도 범위에 대해 거의 무제한으로 선택할 수 있습니다.
특징
- 프로세싱 시스템
- 라즈베리 파이 4, ARM Cortex-A72, 2GB SDRAM
- 사용자 인터페이스
- 기가비트 이더넷
- USB 3.0 포트 2개
- USB 2.0 포트 2개
- SPI 인터페이스
- GPIO
- 바이 컬러 LED 2개
- 수형 핀 헤더
- 클록 처리 장치
- HMC7044(고성능, 3.2GHz, 14 출력 지터 감쇠기)
- AD9545(1개의 PPS 동기화 장치 및 적응형 클록 변환기)
- 파워 서플라이
- DC 12V, 3A 배럴 잭
- 클록 출력
- 4개의 TWINAX LVPECL AC 및 DC 결합, 100Ω 차동
- 2개의 결합된 SMA LVPECL AC
- SMA CMOS 4개
- 4개의 결합된 SMA LVDS AC
- 클록 입력
- 3개의 차동 100Ω SMA 클록 입력
- PPS 입력
- SYNC 입력
- 10MHz 입력
- 내부 레퍼런스
- 100Mhz 및 122.88Mhz 초저 위상 잡음 VCXO(-165dBc/Hz)
- 40Mhz 및 38.4Mhz TCXO(±1ppm) 50MHz OCXO(+/-10ppb)
- 내부 레퍼런스를 소프트웨어로 구성 가능
애플리케이션
- 고정확도 기준 클록 분배
- 단일 소스에서 클록되는 시스템
- 100MHz 또는 122.88MHz에서 파생된 클록
- 위상 배열 시스템, 레이더, EW, SATCOM, SDR
- 벤치 장비
- 원격 제어 작동
비디오
관련 제품
Analog Devices Inc. AD9545 클록 합성기 및 변환기
IEEE1588 버전 2 1pps 합성기 및 적응형 클록 변환기입니다.

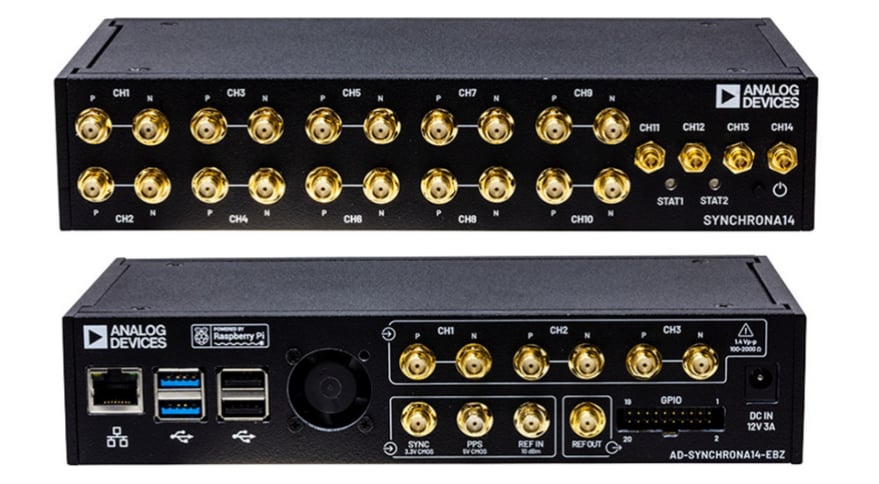

전면 및 후면 보기
