ams OSRAM SFH 2704 CHIPLED® 실리콘 PIN 광다이오드
OSRAM SFH 2704 CHIPLED® 실리콘 PIN 광다이오드는 심박수 모니터링 및 맥박 산소 측정과 같은 건강 모니터링 애플리케이션에 사용하도록 설계되었습니다. 이 광다이오드는 2mm x 1.8mm x 0.6mm의 소형 에폭시 패키지로 제공됩니다. SFH 2704 광다이오드는 ANSI/ESDA/JEDEC JS-001(HBM, 클래스 2)에 따른 2kV ESD 내전압이 특징입니다. 이 PIN 광다이오드는 400~1,100nm의 애플리케이션에 특히 적합합니다. 따라서 SFH 2704는 다양한 생체 신호 모니터링 기능에 민감합니다.
이 광다이오드는 육안으로는 완전히 검은색으로 보이므로, 현대 산업 디자인에서 매우 쉽게 숨길 수 있습니다. 작은 직사각형 패키지로 제공되므로 다양한 구역을 동시에 모니터링해야 할 때도 센서 어레이 및 클러스터를 손쉽게 맞춤형으로 설치할 수 있습니다. SFH 2704 광다이오드는 정전용량이 매우 낮으므로 외부 드라이버로 쉽게 작동할 수 있고, 상승 및 하강 시간은 약 100ns입니다.
특징
- 소형 에폭시 패키지
- ANSI/ESDA/JEDEC JS-001(HBM, 클래스 2)에 따른 2KV ESD 내전압
- 리플로 솔더링에 적합
- 400~1,100nm 범위를 갖는 애플리케이션에 특히 적합
- 클러스터 용이
- 검은색 외관
- 2mm x 1.8mm x 0.6mm 패키지
- Ee=0.1mW/cm² 및 λ=535nm 조건에서의 광전류(0.51µA 표준): 0.35µA 이상
- 작동 온도: -40~+85°C
- 최대 역전압: 6V
애플리케이션
- 심박수 모니터링
- 펄스 산소 측정
- 장비 제어
- 라이트 배리어
- 비전 제어
- 레인 센서
- 글루코미터
- 요금 정산기
- 의료 장비
- 코인 카운터
- 레벨 측정
SFH 2704 성능 그래프

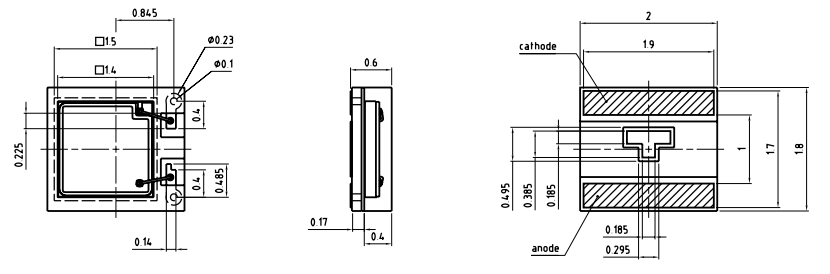

SFH 2704 치수
자세히 알아보기
ams OSRAM Silicon PIN 광다이오드
최적의 분광 감도를 제공하고 소형 TOPLED D5140 패키지로 제공됩니다.
