Amphenol Commercial USB 3.0 타입 A 리셉터클
새로운 기능!
USB 3.0 타입 A 적층형 리셉터클
적층형, 직각, 표준, DIP 타입, 스루 홀
제품 상세 보기
 데이터시트
전기적 특징
- 정격 전압: 30V AC
- 정격 전류:
- 핀 1 및 핀 4: 1.8A
- 기타 핀: 0.25A
- 접촉 저항:
- 핀 1 및 핀 4: 30mΩ(최대)
- 기타 핀: 50mΩ(최대)
- 유전체 내전압: 100 VAC
- 절연 저항: 100MΩ(최소)
- 차동 임피던스: 90Ω ±15Ω
기계적 특성
- 하우징: 고온 UL 94V-0 등급 플라스틱 재료
- 접점: 구리 합금
- 쉘: 구리 합금 또는 스테인리스강
- 삽입력: 35.0N(최대)
- 추출력: 8.0N(최소)
|
USB 3.0 타입 A 리셉터클
직각, 스루 홀, 표준 형
제품 세부 정보 보기
데이터시트
기능 및 장점
- USB 2.0 및 3.0 사양 완벽 준수
- 5개의 금속 마찰 잠금 접지 핑거 및 편광 플라스틱 설계로 플러그 유지 보장
- 견고한 금 도금 리프 접점이 최대 5,000 주기까지 견딤
- 고온 SMT 공정용 플라스틱 및 무할로겐 솔루션
- EMI/RFI/ESD 보호 기능을 위한 완전 금속 차폐
전기적 특성
- 전압: 30.0 VA
- 전류: 핀 1 및 핀 4 - 1.8A, 기타 핀 - 0.25A(최소)
- 접촉 저항: 핀 1 및 핀 4 - 최대 30mΩ, 기타 핀 - 최대 50mΩ
- 유전체 내전압: 100 VAC
절연 저항: 100MΩ(최소)
- 임피던스: 50 ps 상승 시간에서 90Ω +/-15Ω(20%-80%)
기계적 특성
- 삽입력: 35.0N(최대)
- 추출력: 8.0N(최소)
- 최소 1,500 주기의 표준 내구성 등급
- 최소 5,000 주기의 높은 내구성 등급
물리적 재료
- 하우징 및 스페이서: 94V-0 고온 애플리케이션 30% GF, 푸른색 색상(팬톤 300C)의 열가소성 플라스틱
- 단말기: 인청동
- 셀: 구리 합금
|
Amphenol Commercial USB 3.0 타입 B 리셉터클
USB 3.0 타입 B 리셉터클
직각, 스루 홀, 표준 형
제품 세부 정보 보기
데이터시트
기능 및 장점
- USB 2.0 및 3.0 사양 완벽 준수
- 2개의 금속 마찰 잠금 접지 핑거 및 편광 플라스틱 설계로 플러그 유지 보장
- 견고한 금 도금 리프 접점이 최대 5,000 주기까지 견딤
- 고온 SMT 공정용 플라스틱 및 무할로겐 솔루션
- EMI/RFI/ESD 보호 기능을 위한 완전 금속 차폐
전기적 특성
- 전압: 30.0 VA
- 전류: 핀 1 및 핀 4 - 1.8A, 기타 핀 - 0.25A(최소)
- 접촉 저항: 핀 1 및 핀 4 - 최대 30mΩ, 기타 핀 - 최대 50mΩ
- 유전체 내전압: 100 VAC
- 절연 저항: 100MΩ(최소)
- 임피던스: 50 ps 상승 시간에서 90Ω +/-15Ω(20%-80%)
기계적 특성
- 삽입력: 35.0N(최대)
- 추출력: 8.0N(최소)
- 최소 1,500 주기의 표준 내구성 등급
- 최소 5,000 주기의 높은 내구성 등급
물리적 재료
- 하우징: 94V-0 고온 애플리케이션 30% GF, 푸른색 색상(팬톤 300C)의 열가소성 플라스틱
- 공간: 94V-0 고온 애플리케이션 유리 충전, 흑색 열가소성 플라스틱
- 단말기: 인청동
- 셀: 구리 합금
|
Amphenol Commercial USB 3.0 타입 B 플러그
새로운 기능!
USB 3.0 타입 B 플러그
9 포지션 , 1.8A
제품 세부 정보 보기
데이터시트
전기적 특성
- 전압: 30.0 VA
- 전류: 핀 1 및 핀 4 - 1.8A, 기타 핀 - 0.25A(최소)
- 접촉 저항: 핀 1 및 핀 4 - 최대 30mΩ, 기타 핀 - 최대 50mΩ
- 유전체 내전압: 100 VAC
- 절연 저항: 100MΩ(최소)
- 임피던스: 50 ps 상승 시간에서 90Ω +/-15Ω(20%-80%)
기계적 특성
- 하우징: 고온 UL 94V-0 등급 플라스틱 재료
- 접점: 구리 합금
- 쉘: 구리 합금 또는 스테인리스강
- 삽입력: 30.0N(최대)
- 추출력: 8.0N(최소)
|

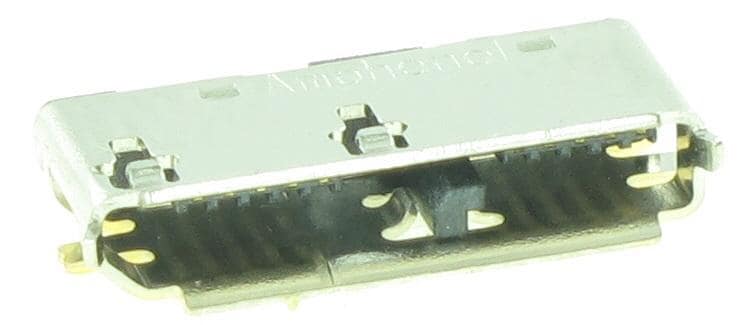

Amphenol Commercial USB 3.0 마이크로-B 리셉터클
USB 3.0 마이크로-B 리셉터클
0.65mm 피치, 직각, SMT, 표준 타입
제품 세부 정보 보기
데이터시트
특징 및 장점
- 마이크로-USB (USB3.0) 표준 준수
- 작은 크기로 공간 절감 효과 제공
- 미니-USB보다 내구성이 뛰어남
- 안정적인 신호 전송
- 무연 리플로우 공정, 무할로겐 및 RoHS 요건에 맞게 사용 가능한 재료
- 셸에 있는 6개의 납땜 패드는 150N(최소)의 박리 강도를 적용하거나 25N(최대)의 비틀림 강도를 적용할 때 손상되지 않도록 보장합니다.
전기적 특성
- 전압: 30.0 VAC
- 전류: 기타 핀 - 0.25A(최소), 핀 1 및 핀 5 - 1.8A, 신호 핀 - 1A (USB2.0)
- 접촉 저항: 핀 1 및 핀 5 - 30mΩ(최대), 기타 핀 - 50mΩ(최대)
- 내전압: 100 VAC/1분
- 절연 저항: 100MΩ(최소)
- 작동 온도: -20~+60ºC
- 임피던스: 50 ps 상승 시간에서 90Ω +/-15Ω(20%-80%)
기계적 특성
- 최대 35N 삽입력
- 10,000 주기 후 인출력: 8N(최소)
- 내구성: 10,000 주기(최소)
- 테이프 및 릴 패키징
물리적 재료
- 하우징: UL 94V-0 고온 애플리케이션 열가소성, 검정색
- 접점: 인청동
- 쉘: 스테인리스강
- 접점 도금: 전체 금 플래시 도금, 접점 은 - 30µ" 금
- 셸 도금: 금 도금 ( 납땜 패드) 은
| |
