Texas Instruments의 TPS7A8300/TPS7A83A 로우 드롭아웃 전압 조정기는 2A 부하를 공급할 수 있으며 최대 드롭아웃은 125mV에 불과합니다. TPS7A8300/TPS7A83A는 사용자가 PCB 레이아웃을 이용해서 출력 전압(최대 3.95V) 전체를 조정할 수 있습니다. 외장 저항기 또는 피드-포워드 커패시터가 필요 없어서 전체 부품수가 감소합니다. 최대 전압보다 높은 출력 전압을 요구하는 애플리케이션의 경우 외부 저항기를 이용해서 최대 5V까지 조정할 수 있습니다. TPS7A8300/TPS7A83A는 추가 BIAS 레일을 이용해서 매우 낮은 입력 전압(최저 1.1V)을 지원합니다. 고속 통신용 애플리케이션에서 잡음에 민감한 부품에 전력을 공급하려는 목적으로 설계되었습니다.
특징
- 초저 드롭아웃: 2A에서 최대 125mV
- 출력 전압 잡음: 6µVRMS
- 전력 공급 리플 제거:40dB(1MHz)
- 입력 전압 범위:
- 1.4~6.5V(바이어스가 없을 때)
- 1.1~6.5V(바이어스가 있을 때)
- 2개 출력 전압 모드:
- ANY-OUT™ 버전(PCB 레이아웃 통해 사용자가 출력 프로그래밍 가능)
- 외장 저항기 또는 피드-포워드 커패시터 필요 없음
- 출력 전압 범위: 0.8~3.95V
- 가변 출력 전압 범위: 0.8~5.0V
|
- 라인, 부하, 온도에 대해 1.0% 정확도
- 22µF 출력 세라믹 커패시터와 안정적
- 프로그래밍 가능한 소프트 스타트 및 PG(전력 양호) 출력
응용 분야
- RF, IF 부품: VCO, ADC, DAC, LVDS
- 무선 인프라: SerDes, FPGA, DSP™
- 검사 및 측정
- 계측, 의료 및 오디오
|
|
|
|
|

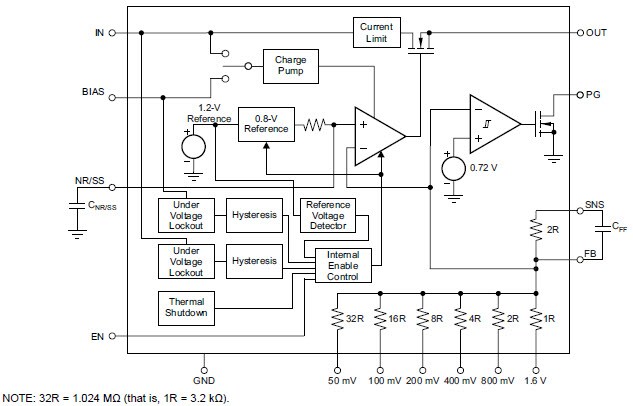

블록 선도
|
| 개발 도구 |
| Texas Instruments의 TPS7A8300EVM-209 EVM(평가 모듈)을 이용해서 고속 통신 시스템에 사용되는 2A LDO 전압 조정기인 TPS7A8300의 작동 및 성능을 평가할 수 있습니다. EVM 회로는 최대 동적 부하 2A의 전류를 요구하는 애플리케이션을 설계할 때 레퍼런스 설계가 되도록 설정됩니다. 편의사항으로 커넥터와 테스트 포인트가 제공됩니다. |
|
 | Texas Instruments의 ADS54J20EVM EVM EVM(평가 모듈)을 이용하면 ADS54J20과 LMK04828을 평가할 수 있습니다. ADS54J20은 전력 소모량이 적은 12비트, 1-GSPS ADC(아날로그-디지털 변환기)로, 버퍼가 있는 아날로그 입출력에 JESD204B 인터페이스 특징을 갖췄습니다. EVM은 변압기와 결합된 아날로그 입력 장치가 있어 광범위한 신호원과 주파수를 수용할 수 있습니다. LMK04828은 초저 지터 및 위상 잡음 ADC 샘플 클록뿐만 아니라 시스템 레퍼런스 클록, 장치 샘플 클록을 제공하여 완벽한 JESD204B 서브클래스 1 클로킹 솔루션을 제공합니다. ADS54J20과 LMK04828은 사용하기 쉬운 소프트웨어 GUI로 제어되므로 빠르게 설정해서 다양하게 사용할 수 있습니다. |
|
 | Texas Instruments의 ADS54J40EVM EVM(평가 모듈)을 이용하면 ADS54J40과 LMK04828 클록 지터 클리너를 평가할 수 있습니다. ADS54J40은 전력 소모량이 적은 14비트, 1-GSPS ADC(아날로그-디지털 변환기)로, 버퍼가 있는 아날로그 입출력에 JESD204B 인터페이스 특징을 갖췄습니다. EVM은 변압기와 결합된 아날로그 입력 장치가 있어 광범위한 신호원과 주파수를 수용할 수 있습니다. |
|
| Texas Instruments의 ADS54J42EVM EVM(평가 모듈)을 이용하면 ADS54J42와 LMK04828을 평가할 수 있습니다. ADS54J42는 전력 소모량이 적은 14비트, 625GMSPS ADC(아날로그-디지털 변환기)로, 버퍼가 있는 아날로그 입출력에 JESD204B 인터페이스 특징을 갖췄습니다. LMK04828은 초저 지터 합성기 및 클리너입니다. EVM은 변압기와 결합된 아날로그 입력 장치가 있어 광범위한 신호원과 주파수를 수용할 수 있습니다. |
|
| Texas Instruments의 ADS54J69EVM EVM(평가 모듈)을 이용하면 ADS54J69와 LMK04828 클록 지터 클리너를 평가할 수 있습니다. ADS54J69는 전력 소모량이 적은 16비트, 500MSPS ADC(아날로그-디지털 변환기)입니다. ADC는 버퍼가 있는 아날로그 입출력에 JESD204B 인터페이스 특징을 갖췄습니다. EVM은 변압기와 결합된 아날로그 입력 장치가 있어 광범위한 신호원과 주파수를 수용할 수 있습니다. LMK04828은 초저 지터 및 위상 잡음 ADC 샘플 클록뿐만 아니라 시스템 레퍼런스 클록, 장치 샘플 클록을 제공하여 완벽한 JESD204B 서브클래스 1 클로킹 솔루션을 제공합니다. |
|
| Texas Instruments의 PMLKLDOEVM LDO 엑스페리먼츠 보드는 PMLK(전원 관리 랩 키트) 계열에 속하는 제품입니다. LDO 엑스페리먼츠 보드는 상이한 IC 2개(TPS7A4901, TPS7A8300)를 이용하는 상이한 2개 섹션으로 구성됩니다. LDO 엑스페리먼츠 보드에는 책 한 권이 제공되며 사용자가 전력 공급 설계에 대한 이해를 강화할 수 있도록 여러 실험에 관한 내용을 설명합니다. PMLK는 사용자와 개발자에게 다양한 실험을 통해 전기 이론과 TI의 전력 공급 설계를 교육하는 데 목적이 있습니다. |
|
| Texas Instruments의 PMLKLDOEVMB LDO 엑스페리먼츠 보드는 PMLK(전원 관리 랩 키트)에 속하는 5개 보드 중 1개입니다. LDO 엑스페리먼츠 보드는 상이한 IC 2개(TPS7A4901, TPS7A8300)를 이용하는 상이한 2개 섹션으로 구성됩니다. 함께 제공되는 책은 LDO EVM 하드웨어를 설명하며 LDO 실험책도 제공됩니다. 이 책은 전력 공급 설계에 대한 이해를 강화할 수 있도록 여러 실험에 관한 내용을 사용자에게 설명합니다. PMLK는 사용자와 개발자에게 다양한 실험을 통해 전기 이론과 TI의 전력 공급 설계를 교육하는 데 목적이 있습니다. |

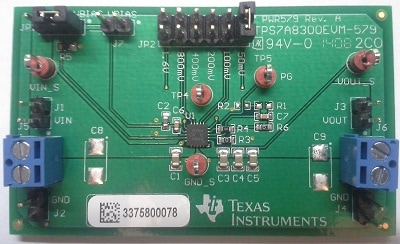

 | Texas Instruments의 TPS7A8300EVM-579 EVM(평가 모듈)은 TPS7A8300RGR을 평가하려는 목적으로 설계되었습니다. TPS7A8300RGR은 고속 통신 시스템 용 로우 드롭아웃 전압 조정기입니다. 이 EVM은 부하로 최대 2A를 전달하며 최대 전압 드롭아웃은 125mV입니다. 바이어스 레일이 있을 때 입력 전압 범위는 1.1~6.5V이며 바이어스 레일이 없을 때에는 1.4~6.5V입니다. 그 외 잡음 6µVRMSe, PSRR 40dB 이상, 최대 60MHz, 설정 가능한 출력 전압 범위 0.8~3.95V(변압 단계당 50mV) 같은 특징이 있습니다. |
|
|
