Texas Instruments LM5140-Q1 이중 저 Iq 동기식 벅 컨트롤러

Texas Instruments LM5140-Q1 이중 저 Iq 동기식 벅 컨트롤러의 용도는 고전압 광역 V_IN 강압 컨버터 애플리케이션용입니다. 제어 방법은 전류 모드 컨트롤에 기반하고 있습니다. 전류 모드 컨트롤에 의해 내부 라인피드 순방향전송, 매 사이클 전류 제한 및 더욱 용이한 루프 보상 기능이 제공됩니다. LM5140-Q1의 특징으로 조정 가능 슬루율 컨트롤 기능이 있어, CISPR 및 차량용 EMI 요건 준수가 단순화됩니다. LM5140-Q1는 작동 스위칭 주파수를 2.2MHz나 440kHz 중에서 선택할 수 있으며, 이 때 2개의 컨트롤러 채널은 180º 역위상으로 전환됩니다. 경부하 및 무부하 조건에서, LM5140-Q1는 스킵 사이클 모드로 작동하므로, 저전력 효율이 향상됩니다.

특징

AEC-Q100 grade 1 qualified (T_A =–40ºC to 125ºC)
Input operating range from 3.8V to 65V (70V absolute maximum)
Two interleaved buck controllers with
- V_OUT1 fixed 3.3V, 5V, or adjustable from 1.5V to 15V, accuracy ±1%
- V_OUT2 fixed 5V, 8V, or adjustable from 1.5V to 15V, accuracy ±1%
Fixed 2.2MHz or 440kHz switching frequency, accuracy ±7%
Optional synchronization to an external clock
SYNC output clock for additional converters
Shutdown mode current: 9µA typical
No load standby current: 35µA typical (one channel operating)

Current limit threshold programmable to 50mV or 75mV, accuracy ±10%
Independent enable inputs for V_OUT1 and V_OUT2
Hiccup mode protection for sustained overload
Independent power good outputs
High-side and low-side gate drivers with
- Adjustable slew rate control
- Selectable diode emulation or continuous
- Conduction at light load

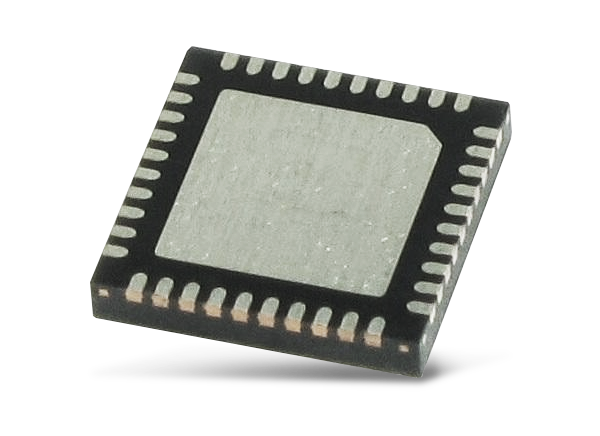

VQFN-40 package with wettable flanks
