STMicroelectronics Balun Transformers

STMicroelectronics 밸런 트랜스포머

STMicroelectronics 밸런은 ST의 공정을 사용하여 고품질 RF 패시브 부품을 단일 유리 기판 위에 통합합니다. 밸런스/언밸런스 변환은 물론, 완전한 기능을 위해 매칭 네트워크를 1mm2 보다 작은 크기에 통합할 수도 있습니다.

STMicroelectronics BALF-SPI-01D3 밸런 트랜스포머는 초소형 밸런입니다. BALF-SPI-01D3은 매칭 네트워크와 하모닉 필터를 통합합니다. 매칭 임피던스는 Spirit1 ST 트랜시버에 맞춤화되었습니다. BALF-SPI-01D3은 비전도성 유리 기판에 STMicroelectronics IPD 기술을 사용하여 RF 성능을 최적화합니다.

​
특징
  • 50Ω 공칭 입력 / Spirit1에 결합
  • 낮은 삽입 손실
  • 낮은 진폭 언밸런스
  • 낮은 위상 언밸런스
  • 작은 크기
  • 매우 낮은 높이(< 670μm)
  • 높은 RF 성능
  • RF BOM 및 영역 감소

애플리케이션
  • 868MHz 및 915MHz 임피던스 매칭 밸런 필터
  • Spirit1 sub GHz RFIC에 최적화

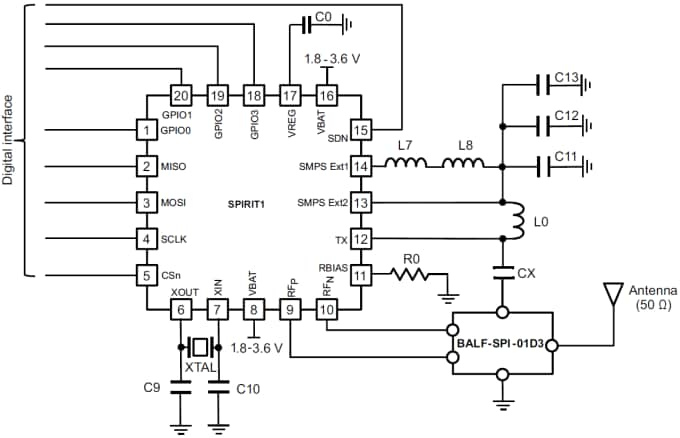

애플리케이션 구성도
Application Schematic

STMicroelectronics BALF-NRF01D3 초소형 밸런은 모놀리식 유리 기판에 매칭 네트워크를 통합합니다. 이 장치의 매칭 임피던스는 nRF51822-QFAAG0/GC/FA, nRF51822-QFABB0 및 nRF51422-QFAAE0 RF 트랜시버에 맞춤화되었습니다. BALF-NRF01D3은 비전도성 유리 기판에 STMicroelectronics IPD 기술을 사용하여 RF 성능을 최적화합니다.

​
특징
  • 낮은 삽입 손실
  • 낮은 진폭 언밸런스
  • 낮은 위상 언밸런스
  • 유리 기판 위에 코팅된 플립 칩
  • 작은 크기: < 1.5mm2
  • 매우 낮은 높이: 리플로우 후 < 560μm
  • 높은 RF 성능
  • 이산형 솔루션 대비 PCB 공간 절약
  • BOM 수 감소
  • 효율적인 제조 가능성
 애플리케이션
  • 매칭 네트워크 통합 2.45 GHz 밸런
  • 다음 칩셋에 최적화된 매칭
    • nRF51822-QFAAG0/GC/FA
    • nRF51822-QFABB0
    • nRF51422-QFAAE0

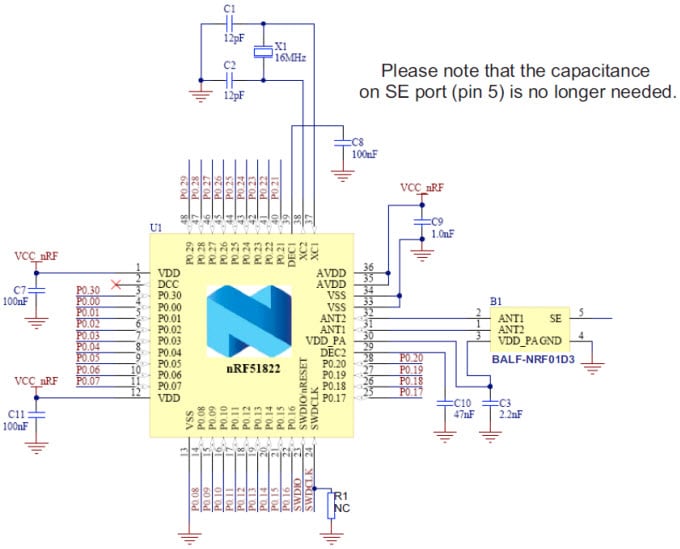

애플리케이션 구성도 Application Schematic

STMicroelectronics BALF-NRG-01D3 BlueNRG 밸런 트랜스포머는 매칭 네트워크와 하모닉 필터를 통합하는 초소형 밸런입니다. 매칭 임피던스는 BlueNRG ST 트랜시버(QFN 및 WLCSP 버전)에 맞춤화되었습니다. 비전도성 유리 기판에 STMicroelectronics IPD 기술을 사용하여 RF 성능을 최적화합니다.

​
특징
  • 50Ω 공칭 입력 / BluNRG 장치에 결합
  • 낮은 삽입 손실
  • 낮은 진폭 언밸런스
  • 낮은 위상 언밸런스
  • 웨이퍼 레벨 칩 스케일 패키지(WLCSP)
  • 매우 낮은 높이: < 670μm
  • 높은 RF 성능

  • RF BOM 감소
  • 작은 크기

애플리케이션
  • Bluetooth 저에너지 임피던스 매칭 밸런 필터
  • ST BlueNRG RFIC에 최적화

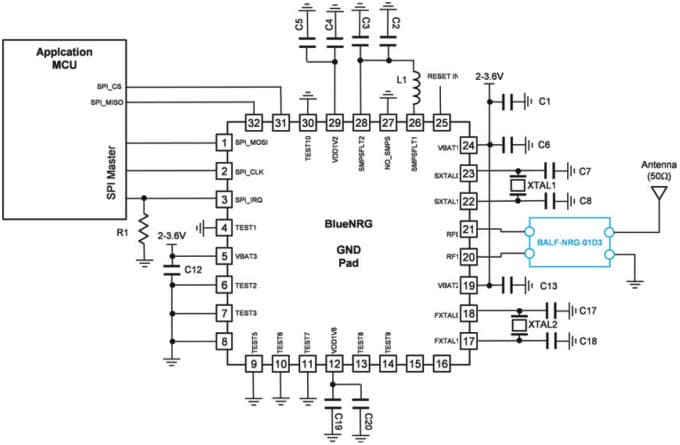

QFN 패키지 애플리케이션 구성도 Application Schematic

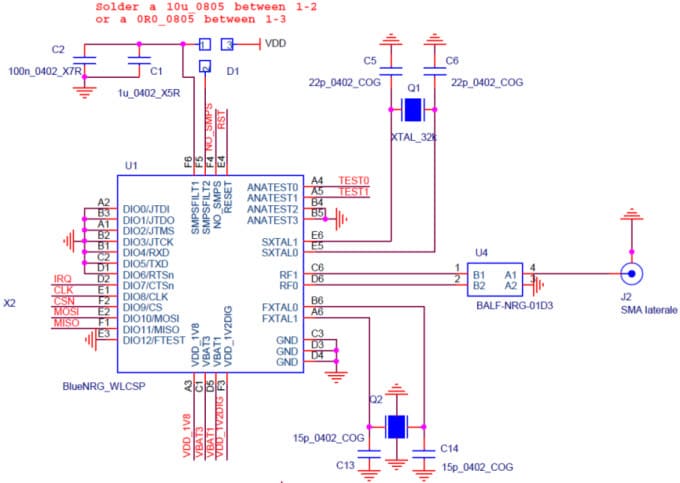

WLCSP 패키지 애플리케이션 구성도 Application Schematic

STMicroelectronics BALF-SPI-02D3D는 초소형 밸런입니다. BALF-SPI-02D3은 매칭 네트워크와 하모닉 필터를 통합합니다. 매칭 임피던스는 SPIRIT1 ST 트랜시버에 맞춤화되었습니다. BALF-SPI-02D3은 비전도성 유리 기판에 STMicroelectronics IPD 기술을 사용하여 RF 성능을 최적화합니다.

​
특징
  • 50Ω 공칭 입력 / Spirit1에 결합
  • 낮은 삽입 손실
  • 낮은 진폭 언밸런스
  • 낮은 위상 언밸런스
  • 작은 크기
 애플리케이션
  • 434MHz 임피던스 매칭 밸런 필터
  • ST 칩셋 SPIRIT1에 최적화

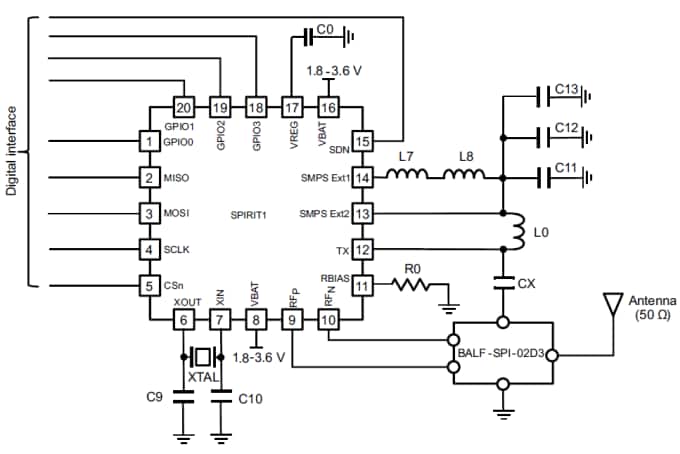

애플리케이션 구성도
Application Schematic

STMicroelectronics BAL-CC25-02D3은 초소형 밸런입니다. BAL-CC25-02D3은 매칭 네트워크를 모놀리식 유리 기판에 통합합니다. 유리 기판은 CC2541 RF 트랜시버에 맞춤화되었습니다. BAL-CC25-02D3은 비전도성 유리 기판에 STMicroelectronics IPD(integrated passive device) 기술을 사용하여 RF 성능을 최적화합니다.

​
특징
  • 매칭 네트워크 통합 2.45GHz 밸런
  • 다음 CC2541에 최적화된 매칭
  • 낮은 삽입 손실
  • 낮은 진폭 언밸런스
  • 낮은 위상 언밸런스
  • 유리 기판 위에 코팅된 플립 칩
  • 작은 크기: < 0.88 mm²
 애플리케이션
  • 2.45GHz 임피던스 매칭 밸런 필터
  • ST 칩셋 CC2541 RF 트랜시버에 최적화

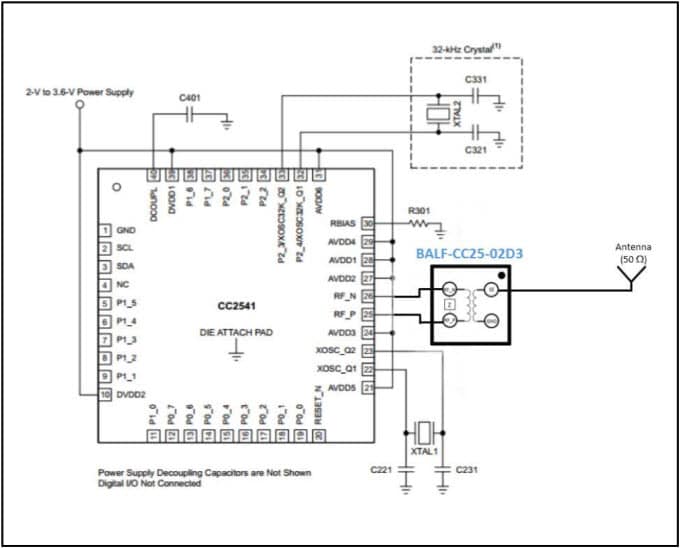

애플리케이션 구성도
Application Schematic
