Silicon Labs Si86xx 6채널 디지털 절연기

제품 목록


추가 자료

Silicon Labs Si86xx 디지털 절연기

Silicon Labs의 Si86xx 계열 디지털 절연기는 요구사항이 까다로운 애플리케이션에서 높은 신뢰도와 고속 작동 성능을 제공하며 절연 정격은 최대 5kV입니다. 산업 자동화, 드라이브, 모터 제어 , 의료 시스템 등 견고한 작동과 높은 수준의 절연 보호 성능을 요구하는 애플리케이션에서 광커플러를 대체해서 사용할 수 있습니다. Si86xx 제품군은 절연된 AC-DC 및 DC-DC 전원 장치뿐만 아니라 태양광 패널용 마이크로인버터, 데이터 통신 시스템, 하이브리드 전기차(HEV)에 사용할 수 있는 이상적인 절연 솔루션입니다.

Silicon Labs의 Si86xx 계열 절연기는 업계에서 가장 넓은 작동 온도 범위(-40~+125ºC)에서 150Mbps의 가장 빠른 데이터 전송 속도를 제공하며, 1Mbps에서 채널당 1.6mA 미만의 초저 전력으로 작동하는 등 에너지 효율적으로 설계되었습니다. 견고한 아키텍처로 설계되어 고속 데이터 전송 및 고온의 거친 환경에서도 신호 무결성을 유지합니다.


특성
  • 절연 정격: 최대 5,000VRMS
  • UL, CSA, VDE, CQC 인증
  • 정격 작동 전압에서 수명 60년
  • 뛰어난 전자기적 내성
  • 공급 전압: 2.5~5.5V
  • 독립적, 양방향 SDA 및 SCL 절연 채널
    • 35mA 싱크 전류 성능을 갖춘 오픈 드레인 출력
    • I²C 클록 최대 1.7MHz 지원
    • 단향성 절연 채널이 추가 시스템 신호 지원(Si8605, Si8606)
  • 작동 온도 범위: -40~+125ºC
  • 일반 모드 과도 내성: 50kV/μs
  • AEC-Q100 인증
 응용 분야
  • AC 유도 전동기
  • 배터리 전압 도메인
  • 브러시 및 브러시리스 DC 모터
  • 절연된 FXS가 포함된 DSL IAD(통합 접속 장치)
  • 전류량계
  • 전자 조명용 안정기
  • 일체형 디지털 TV
  • 산업 자동화/PLC(프로그래밍 가능한 로직 컨트롤러)
  • 계측 데이터 수집장치
  • 모터 제어
  • 광통신망 장치
  • PLC 및 I/O 모듈

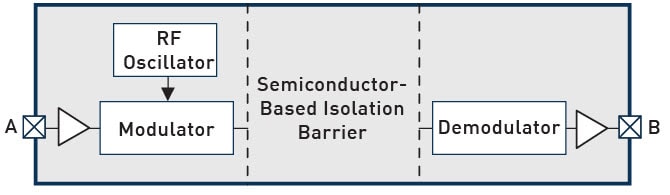

블록 선도
블록 선도

Si86xx 영상: 의료 애플리케이션에서 낮은 EMI 절연


Si86xx 제품 사양
부품 번호최대 전파
지연 시간(ns) 		절연 정격(kV) 패키지
Si8600AC-B-IS 55 3.75 SOIC-8
Si8600AD-B-IS 55 5 WB SOIC-16
Si8602AC-B-IS 55 3.75 SOIC-8
Si8602AD-B-IS 55 5 WB SOIC-16
Si8605AC-B-IS1 55 3.75 NB SOIC-16
Si8605AD-B-IS 55 5 WB SOIC-16
Si8606AC-B-IS1 55 3.75 NB SOIC-16
Si8606AD-B-IS 55 5 WB SOIC-16
Si8610BC-B-IS 13 3.75 SOIC-8
Si8610BD-B-IS 13 5 WB SOIC-16
Si8610EC-B-IS 13 3.75 SOIC-8
Si8610ED-B-IS 13 5 SOIC-8
Si8620BC-B-IS 13 3.75 SOIC-8
Si8620BD-B-IS 13 5 WB SOIC-16
Si8620EC-B-IS 13 3.75 SOIC-8
Si8620ED-B-IS 13 5 WB SOIC-16
Si8621BC-B-IS 13 3.75 SOIC-8
Si8621BD-B-IS 13 5 WB SOIC-16
Si8621EC-B-IS 13 3.75 SOIC-8
Si8621ED-B-IS 13 5 WB SOIC-16
Si8622BC-B-IS 13 3.75 SOIC-8
Si8622BD-B-IS 13 5 WB SOIC-16
Si8622EC-B-IS 13 3.75 SOIC-8
Si8622ED-B-IS 13 5 WB SOIC-16
Si8630BC-B-IS1 13 3.75 WB SOIC-16
Si8630BD-B-IS 13 5 WB SOIC-16
Si8630EC-B-IS1 13 3.75 NB SOIC-16
Si8630ED-B-IS 13 5 WB SOIC-16
Si8631BC-B-IS1 13 3.75 NB SOIC-16
Si8631BD-B-IS 13 5 WB SOIC-16
Si8631EC-B-IS1 13 3.75 NB SOIC-16
Si8631ED-B-IS 13 5 WB SOIC-16
Si8635BC-B-IS1 13 3.75 NB SOIC-16
Si8635BD-B-IS 13 5 WB SOIC-16
Si8640BC-B-IS1 13 3.75 NB SOIC-16
Si8640BD-B-IS 13 5 WB SOIC-16
Si8640BD-B-IS2135
SOIC-16
Si8640EC-B-IS1 13 3.75 NB SOIC-16
Si8640ED-B-IS 13 5 WB SOIC-16
Si8640ED-B-IS213
5
WB SOIC-16
Si8641BA-B-IU 13 1 QSOP-16
Si8641BC-B-IS1 13 3.75 NB SOIC-16
Si8641BD-B-IS 13 5 WB SOIC-16
Si8641BD-B-IS213
5
WB SOIC-16
Si8641EC-B-IS1 13 3.75 NB SOIC-16
Si8641ED-B-IS 13 5 WB SOIC-16
Si8641ED-B-IS213
5
WB SOIC-16
Si8642BA-B-IU 13 1 QSOP-16
Si8642BC-B-IS1 13 3.75 NB SOIC-16
Si8642BD-B-IS 13 5 WB SOIC-16
Si8642BD-B-IS213
5
WB SOIC-16
Si8642EC-B-IS1 13 3.75 NB SOIC-16
Si8642ED-B-IS 13 5 WB SOIC-16
Si8642ED-B-IS213
5
WB SOIC-16
Si8645BA-B-IU 13 1 QSOP-16
Si8645BC-B-IS1 13 3.75 NB SOIC-16
Si8645BD-B-IS 13 5 WB SOIC-16
Si8650BC-B-IS1 13 3.75 NB SOIC-16
Si8650BD-B-IS 13 5 WB SOIC-16
Si8650EC-B-IS1 13 3.75 NB SOIC-16
Si8650ED-B-IS 13 5 WB SOIC-16
Si8651BC-B-IS1 13 3.75 NB SOIC-16
Si8651BD-B-IS 13 5 WB SOIC-16
Si8651EC-B-IS1 13 3.75 NB SOIC-16
Si8651ED-B-IS 13 5 WB SOIC-16
Si8652BC-B-IS1 13 3.75 NB SOIC-16
Si8652BD-B-IS 13 5 WB SOIC-16
Si8652EC-B-IS1 13 3.75 NB SOIC-16
Si8652ED-B-IS 13 5 WB SOIC-16
Si8655BD-B-IS 13 5 WB SOIC-16
Si8655BA-B-IS 13 1 WB SOIC-16
Si8655BA-B-IU 13 1 QSOP-16
Si8660BC-B-IS1 13 3.75 NB SOIC-16
Si8660BA-B-IS1 13 1 NB SOIC-16
Si8660BA-A-IS1 13 1 NB SOIC-16
Si8660BD-B-IS 13 5 WB SOIC-16
Si8660EC-B-IS1 13 3.75 NB SOIC-16
Si8660ED-B-IS 13 5 WB SOIC-16
Si8661BC-B-IS1 13 3.75 NB SOIC-16
Si8661BD-B-IS 13 5 WB SOIC-16
Si8661EC-B-IS1 13 3.75 NB SOIC-16
Si8661BD-B-IS213
5
WB SOIC-16
Si8661ED-B-IS 13 5 WB SOIC-16
Si8662BC-B-IS1 13 3.75 NB SOIC-16
Si8662BD-B-IS 13 5 WB SOIC-16
Si8662EC-B-IS1 13 3.75 NB SOIC-16
Si8662ED-B-IS 13 5 WB SOIC-16
Si8663BC-B-IS1 13 3.75 NB SOIC-16
Si8663BD-B-IS 13 5 WB SOIC-16
Si8663EC-B-IS1 13 3.75 NB SOIC-16
Si8663ED-B-IS 13 5 WB SOIC-16
