Silicon Labs Si11x3 Ambient Light Sensor ICs

Silicon Labs Si11x3 조도 센서 IC

Silicon Labs Si11x3 조도 센서 IC는 I2C 디지털 인터페이스와 프로그래밍 가능한 이벤트 인터럽트 출력을 지원하는 UV 지수 센서, 근접 및 제스처 감지기입니다.

Silicon Labs Si1133 조도 센서 IC

Silicon Labs Si1133 조도 센서 IC는 듀얼 23비트 아날로그-디지털 컨버터, 통합 고감도 UV 어레이, 가시광선 및 적외선 포토다이오드 및 디지털 신호 프로세서를 포함합니다. Si1133은 10-리드 2x2mm DFN 패키지로 제공되며 -40 ~ +85°C 온도 범위에서 1.62 ~ 3.6V로 작동할 수 있습니다.

특징
  • 선택적인 고정밀 UV 지수 센서
  • 홍반 곡선에 가장 근접하게 일치하는 독자적인 온다이(on-die) 필터
  • 조도 센서
  • <100mlx 해상도 지원, 어두운 유리에서 작동 가능
  • 최대 128klx의 동적 범위로 두 개의 ADC 범위 설정 지원
  • 업계 최저 전력 소모
  • 1.62 ~ 3.6V의 공급 전압
  • <500nA 대기 전류
  • 내부 및 외부 wake 지원
  • 전압 공급 모니터 및 POR(power-on reset) 컨트롤러 내장
  • 기본 1% 정확도의 트리밍 가능 내부 오실레이터
  • I2C 시리얼 통신
  • 최대 3.4Mbps 데이터 속도
  • 슬레이브 모드 하드웨어 어드레스 디코딩
  • 소형 패키지 옵션
  • 10-리드 2x2x0.65mm QFN
  • 온도 범위
  • -40 ~ +85°C

    • 애플리케이션
  • 웨어러블
  • 휴대폰
  • 디스플레이 백라이트
  • 소비자 가전
기능 블록 선도
Function Block Diagram

Silicon Labs Si1153 조도 센서 IC

Silicon Labs Si1153 조도 센서 IC는 23비트 아날로그-디지털 컨버터를 포함하는 터치리스 센서 IC입니다. Si1153은 통합 고감도 가시광선 및 적외선 포토다이오드, 디지털 신호 프로세서 및 드라이브 레벨을 프로그래밍할 수 있는 3개의 통합 LED 드라이버를 포함합니다.

Si1153은 넓은 동적 범위와 직사광선을 포함하는 다양한 광원을 통해 우수한 성능을 제공합니다. 이 IC는 어두운 유리 커버에서도 작동합니다. 포토다이오드 응답 및 관련 디지털 변환 회로는 인공 조명 플리커 잡음과 자연광 플러터 잡음에 대한 우수한 내성을 제공합니다. Si1153은 두 개 이상의 LED로 다축 근접 모션 감지를 지원할 수 있습니다.

Si1153은 10-리드 2x2mm DFN 패키지 또는 LED가 통합된 10-리드 2.9x4.9mm 모듈로 제공되며, -40 ~ +85°C 온도 범위에서 1.62 ~ 3.6V로 작동할 수 있습니다.

특징
  • 근접 감지기
  • 1 cm미만에서 200cm까지 근접 감지 조정 가능
  • 최대 3 개의 독립적인 LED 드라이버
  • 각 LED 드라이버에 5.6mA ~ 360mA 범위에서 30 전류 설정
  • 옵션의 온다이(on-die) 940nm 통과대역 필터로 직사광선에서 작동
  • 온다이 940 대역통과 필터를 통해 일광 및 기타 광원에서 불필요한 가시광선 및 IR 제거 (Si1153-AA09)
  • 심박수 및 혈액 산소 모니터
  • green ~ 940 nm의 폭넓은 감도(Si1153-AA09)
  • 3 LED 드라이버로 손목 애플리케이션에 이상적
  • 조도 센서
  • <100mlx 해상도 지원, 어두운 유리에서 작동 가능
  • 최대 128klx의 동적 범위로 두 개의 ADC 범위 설정 지원
  • 업계 최저 전력 소모
  • 1.62 ~ 3.6V의 공급 전압
  • 9µA의 평균 전류(LED 펄스 180mA에서 800ms마다 25.6µs 및 3µA Si1153 공급)
  • <500nA 대기 전류
  • 25.6µs LED "on" 시간동안 성능 또는 생활 소음에 대한 타협 없이 낮은 전체 전력 소모 듀티 사이클 유지
  • 내부 및 외부 wake 지원
  • 전압 공급 모니터 및 POR(power-on reset) 컨트롤러 내장
  • 기본 1% 정확도의 트리밍 가능 내부 오실레이터
  • I2C 시리얼 통신
  • 최대 3.4Mbps 데이터 속도
  • 슬레이브 모드 하드웨어 어드레스 디코딩
  • 두 가지 패키지 옵션
  • 10-리드 2x2x0.65mm QFN
  • 940nm LED 통합 10-리드 2.9x4.9x1.2mm 모듈
  • 온도 범위
  • -40 ~ +85°C

    • 장점
  • 웨어러블
  • 휴대폰
  • 디스플레이 백라이트
  • 소비자 가전

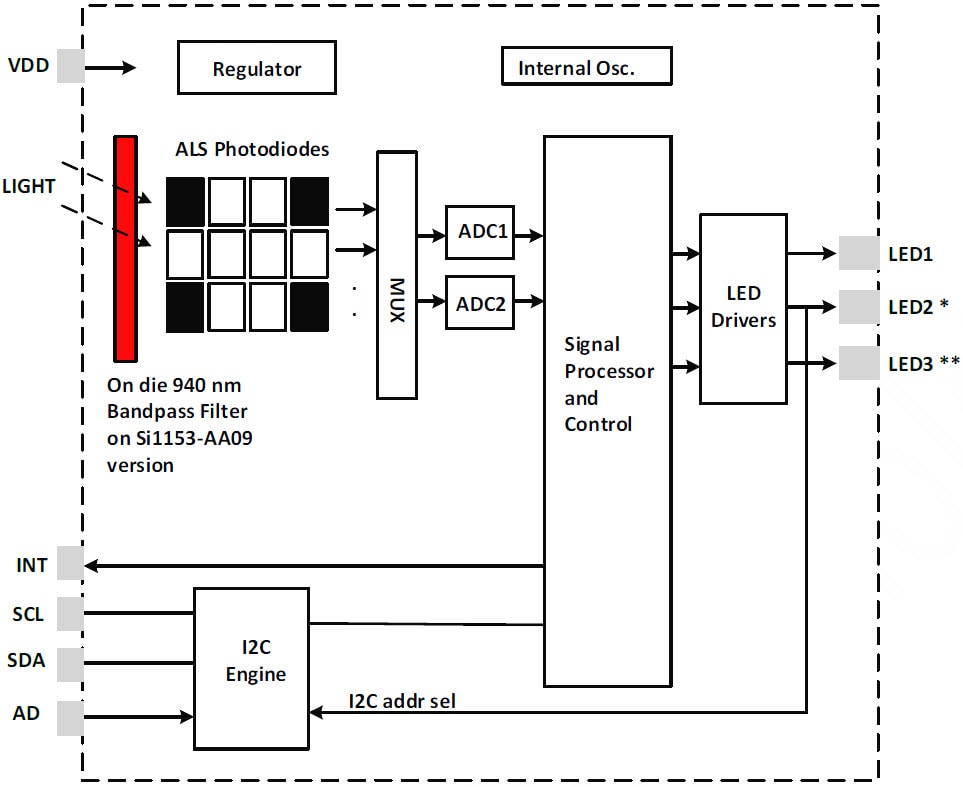

기능 블록 선도
Function Block Diagram

Silicon Labs 115xOPT-EXP-EVB 확장 보드

Silicon Labs 115xOPT-EXP-EVB 확장 보드는 모든 Silicon Labs 기본 광학 센서 타입을 쉽게 평가할 수 있습니다. 115xOPT-EXP-EVB 확장 보드는 기본 근접(Prox) 및 조도 센싱(ALS), 제스처, 자외선(UV) 센싱, 원거리 근접 및 최적화된 일광 근접을 포함합니다.

평가 키트 포함
  • 115xOPT-EXP-EVB 보드
  • USB 케이블
