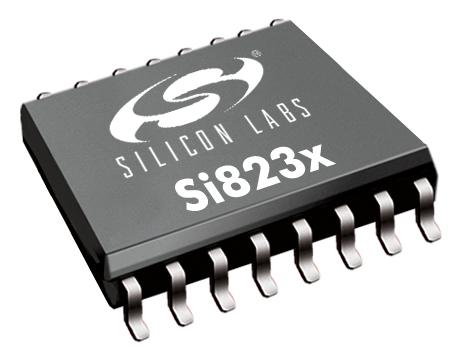

Silicon Labs Si823x 절연 드라이버

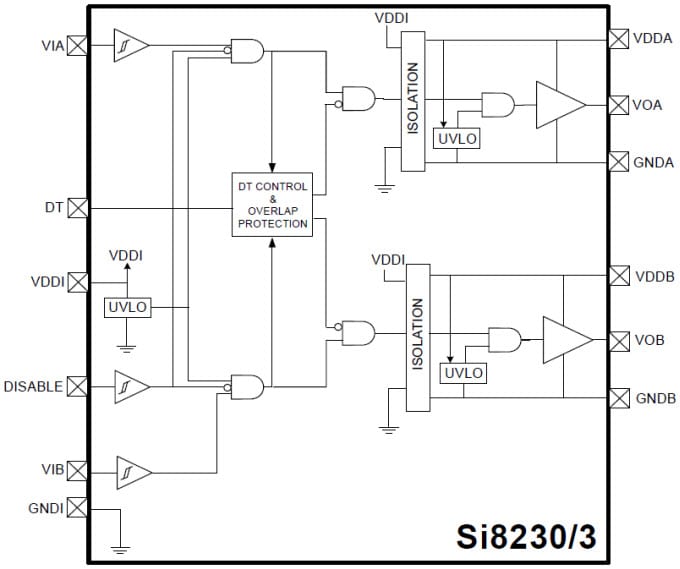

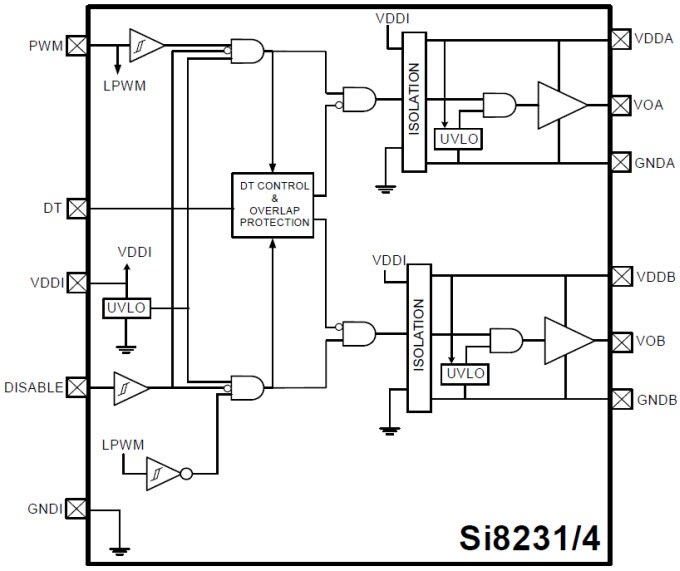

Silicon Labs의 Si823x 계열 절연 드라이버에는 독립적인 절연 드라이버 2개가 패키지 1개에 결합되었습니다. Si8230/1/3/4는 하이사이드/로우사이드 드라이버이며, Si8232/5/6/7/8/9는 듀얼 드라이버입니다. 첨두 출력 전류는 0.5A(Si8230/1/2/7)와 4.0A(Si8233/4/5/6/8/9)로 제공됩니다. 모든 드라이버의 작동 공급 전압은 최대 24V입니다. Si823x 계열 드라이버는 Silicon Labs가 독자적으로 개발한 실리콘 절연 기술이 적용되고 UL1577에 따라 최대 5kVRMS 내전압, 빠른 60ns 전달 시간을 제공합니다. 동일하거나 상이한 바닥에 드라이버 출력 장치를 접지할 수 있으며, 양전압 또는 음전압에 연결할 수도 있습니다. TTL 레벨과 호환되는 입력(400mV 초과하는 히스테리시스)도 개별 제어 입력(Si8230/2/3/5/6/7/8/9) 또는 PWM 입력(Si8231/4) 설정에서 제공됩니다. 높은 집적도, 낮은 전파 지연 시간, 작은 설치 면적, 효율적인 비용 등 많은 장점을 갖춘 Si823x 제품군은 다양한 절연 MOSFET/IGBT 게이트 드라이브 애플리케이션에 사용하기에 적합합니다.
