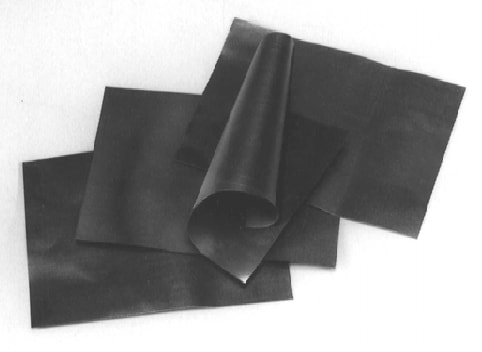

Panasonic PGS 열 흑연 시트

Panasonic PGS 열 흑연 시트

Panasonic의 PGS(열분해 고 지향성 흑연 시트)는 단결정에 가까운 구조를 가진 흑연으로 생산됩낟. 헤드 분해 공정을 사용하여 중합체 필름에서 제작한 육각형의 흑연 구조는 2D 수평 구조로 균일하게 배치됩니다.

Panasonic PGS 구조



특징
  • 두께: 10~100µm
  • 열 전도성: 700~1950W/m.K(구리보다 2~5배, 알루미늄보다 7배 이상)

높은 열 전도성
PGS 높은 열 전도성
열 전도 계수(W/m*K)
  • 2mm 굽힘 반경 - 시트가 180도 이상으로 3000회 이상 구부릴 수 있습니다.
  • 날카롭게 접지 않으면 열 전도율은 영향을 받지 않습니다.
  • 환경에 대한 저항력이 우수하고 시간에 따라 변질이 없는 안정된 소재

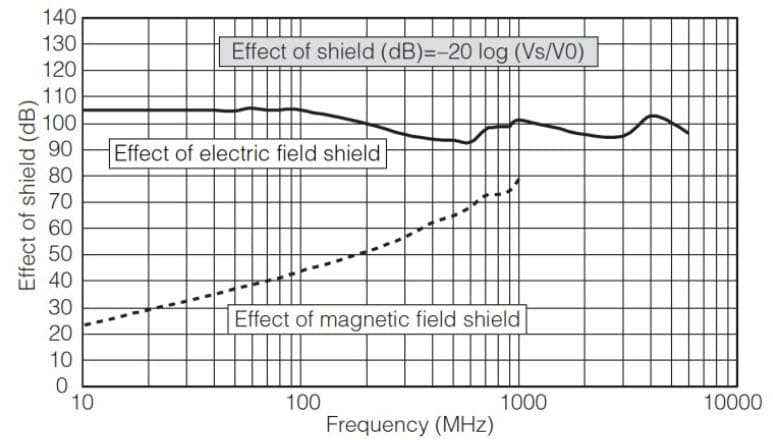

  • PGS는 전자기 노이즈에 차폐를 제공하여 EMI와 열 솔루션 동시 제공
  • 두께 10~100µm

a-b 플레인(KEC 방법)
a-b 플레인 (K-C 방법)




사용 및 결과

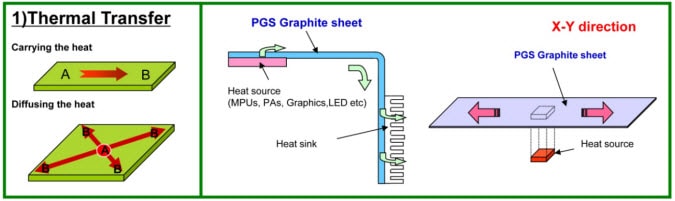

PGS 필름은 열원에서 열을 멀리 전달하거나 열지점에서 열을 확산 또는 분산(A에서 B로)시키는 데 사용됩니다.
열 전달

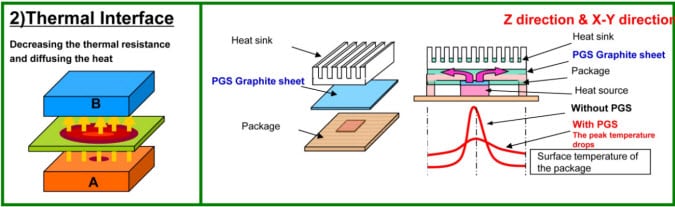

고효율의 열 인터페이스 재료로 사용할 수도 있습니다.
PGS 열 인터페이스

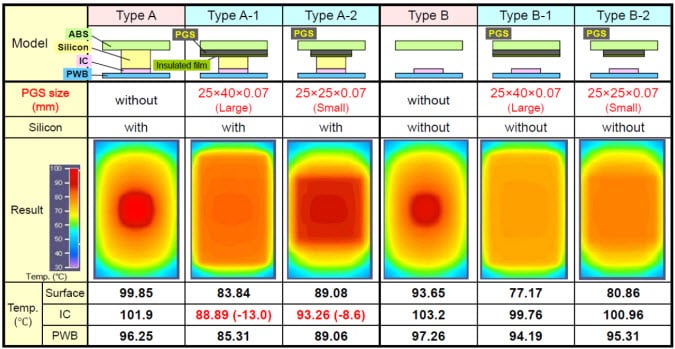

IC 열지점 온도를 낮추는 PGS의 효능이 여기에 설명되어 있습니다. 크기가 다른 PGS 시트(두께 70μm) 2개에 대해 ABS(Acrylnitril-Butadien-Styrol) 표면, IC 및 PCB에서 온도가 표시됩니다.

PGS 응용 예(열 시뮬레이션)

PGS 사례

응용 분야

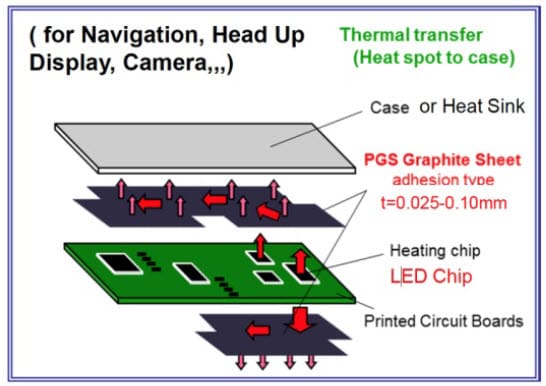

카메라 설계 시 열을 IC(LED)에서 케이스로 옮겨 필요한 방열을 줄입니다.
PGS 전달 예 1

IGBT 또는 스위칭 FET 모듈에 적용할 때 PGS는 열 인터페이스 역할을 하여 열 접촉 저항 및 필요한 열 감축을 줄입니다.

IGBT FET 용 PGS

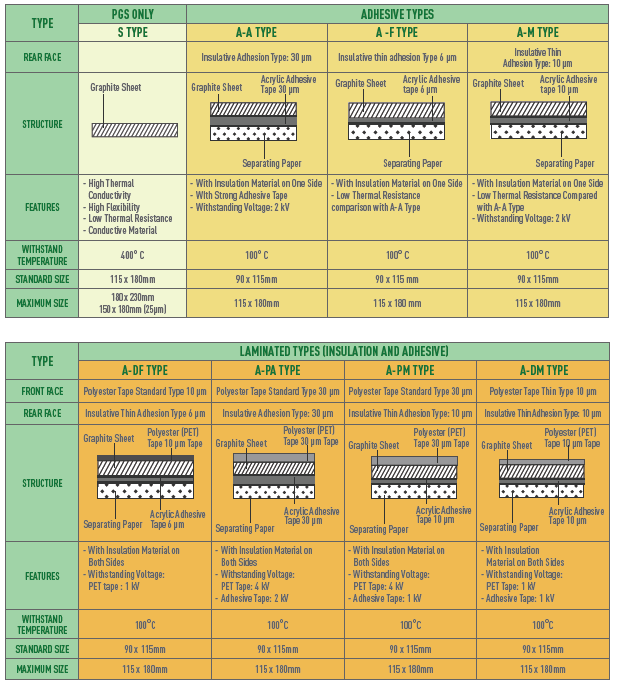

표준 PGS 유형

표준 PGS 유형

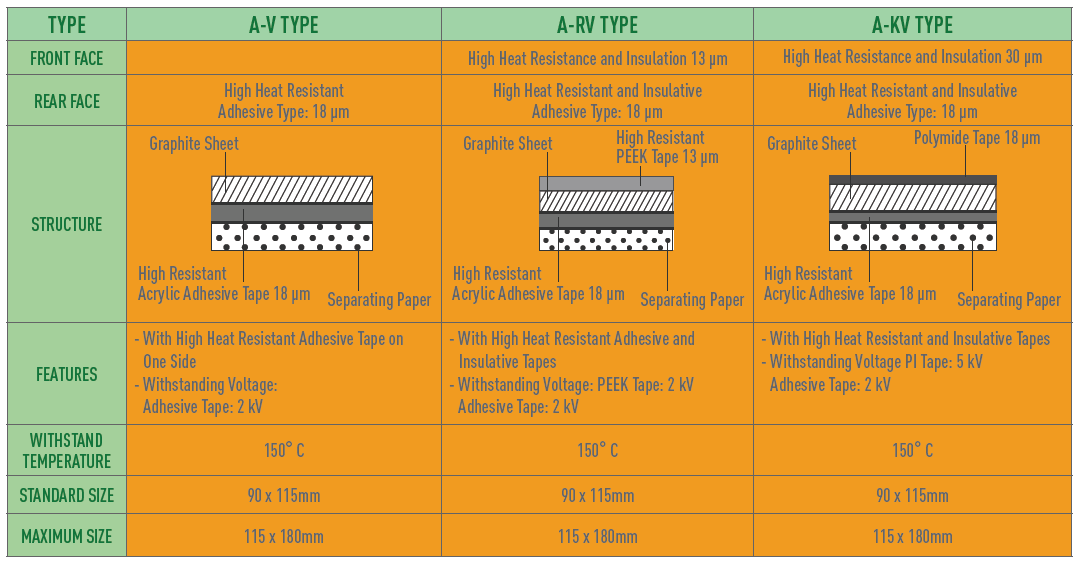

고열 저항 PGS 유형



고열 저항 PGS 유형
