Panasonic PAN1326/1316 Bluetooth 모듈

Panasonic PAN1326/1316 호스트 컨트롤 인터페이스(HCI) Bluetooth 저에너지 듀얼 모드 모듈은 사용이 쉬운 모듈 형식으로 된 Texas Instrument의 7세대 Bluetooth 코어 통합 회로 CC2564입니다. PAN1326 시리즈 HCI Bluetooth 모듈은 쉬운 구현과 제조를 위해 1.3mm 피치의 PCB 패드와 두 개의 레이어를 사용하도록 설계된 85.5mm² 장치에 사용된 Panasonic의 작은 풋프린트 기술을 특징으로 합니다. PAN1326 모듈은 이전 세대 PAN1325와 100% 호환되도록 설계되었습니다. PAN1326 시리즈 모듈의 독자적인 설계 특징은 데이터 체인을 통해 Bluetooth classic과 Bluetooth 저에너지간 완벽한 스위칭을 도와준다는 것입니다. PAN1326 시리즈 모듈은 1.7-4.8V의 공급 전압 범위와 -20ºC ~ +70ºC의 작동 온도 범위, ACL와 eSCO를 위한 매우 빠른 알고리즘 등을 제공합니다. PAN1326 시리즈 모듈은 휴대폰을 비롯하여 피트니스 센서, 시계, 의료용 액세서리 등, 작은 버튼 셀 배터리 전원을 사용하는 장치와 같은 모바일 장치를 연결합니다.

Panasonic의 새로운 PAN1326B / PAN1316B Bluetooth 모듈은 여섯 개에서 최대 열 개의 BLE 연결을 동시에 지원합니다.
특징
  • BT 저에너지 싱글 모드 장치와 통신
  • 동급 최고 수준의 Bluetooth RF 성능(Tx, Rx 감도, 차단)
  • Bluetooth v4.0 EDR, FCC 및 IC 인증, CE 규격 준수
  • 크기: 9.0 x 9.5 x 1.8mm(W x L x H)
  • 프로필: SPP, HDP, 오디오 및 호스트 프로세서에서 실행할 수 있는 기타 프로필(TI의 초저전력 MSP430 마이크로프로세서와 통합)
  • 10.5dBm 기본 출력으로 확장된 범위의 Tx 전력 지원
  • 저전력 스캔 방식 및 1/3 정상 전력에서 스캔 요청
인터페이스
  • 3.25Mbaud UART와 전송 계층 감지
  • 디지털 오디오용 PCM/I2S 인터페이스

애플리케이션
  • 모든 무선 애플리케이션

PAN1326/1316 시리즈 Bluetooth® 고온 모듈
부품 번호 데이터시트 설명 안테나
ENW-89823C3KF Datasheet PAN1316, CC2564, Bluetooth & Bluetooth 저에너지, HCI 모듈 지원 안 함
ENW89823A3KF

PAN1326B, CC2564B, Bluetooth & Bluetooth 저에너지, HCI 모듈
지원

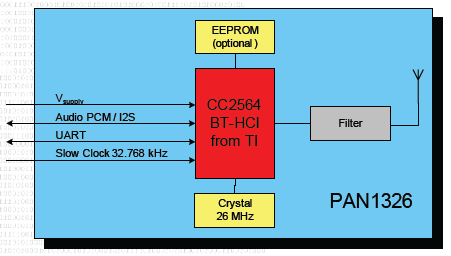

블록 선도
Block Diagram
