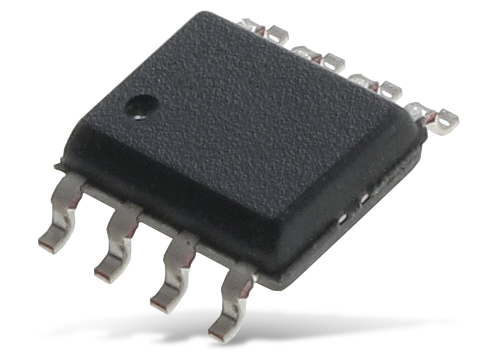

ON Semiconductor NCS20032 연산 증폭기

ON Semiconductor NCS20032 연산 증폭기는 슬루율이 높고 레일-투-레일 출력 구동 성능이 뛰어나며 1.8V의 낮은 전압으로 작동합니다. NCS20032는 빠른 슬루율 및 넓은 단위별 이득 대역폭(1.8V에서 5MHz) 덕분에 고속 응용 기기에 적합한 연산 증폭기로 널리 사용되고 있습니다. 최대 4mV의 낮은 입력 오프셋 전압 덕분에 설계자는 NCS20032 연산 증폭기를 전류 션트 모니터링에 사용할 수 있습니다. 또한, 1.8V의 낮은 전압에서 작동하여 저전압, 저전력 응용 기기에서 고성능을 발휘합니다. 뿐만 아니라, NCS20032 연산 증폭기는 입력 바이어스 전류가 1pA로 극히 낮고 과도한 입력 신호에 대해 출력 위상 반전이 없습니다. 설계자는 모터 제어 드라이브, 하드 드라이브, 의료 기기, 백색 가전제품 및 에어컨에 AEC−Q100 인증을 받고 PPAP를 지원하는 NCS20032 연산 증폭기를 사용할 수 있습니다.

특징

  • Unity Gain Bandwidth: 7MHz at VS = 5V
  • Fast Slew Rate: 8V/us rising, 12.5V/us falling at VS = 5V
  • Rail-to-Rail Output
  • No Output Phase Reversal for Over-Driven Input Signals
  • Low Offset Voltage: 500mV typical
  • Low Input Bias Current: 1pA typical
  • NCV Prefix for Automotive and Other Applications Requiring Unique Site and Control Change Requirements; AEC−Q100 Qualified and PPAP Capable

애플리케이션

  • Current Shunt Monitor
  • Signal Conditioning
  • Active Filter
  • Sensor Buffer
  • Motor Control Drives
  • Hard Drives
  • Medical Devices
  • White Goods and Air Conditioners
