AMD / Xilinx AMS101 평가 카드
Xilinx AMS101 평가 카드는 Xilinx 아날로그-디지털 컨버터(XADC) 및 아날로그 혼합 신호(AMS) 기술의 테스트를 허용하는 아날로그 혼합 신호 평가 플랫폼의 일부입니다. 이 도터 카드를 임의의 7 시리즈 또는 Zynq®-7000 SoC 베이스보드와 페어링할 수 있습니다. AMS Evaluator 도구 설치 관리자, 레퍼런스 및 데모 설계 파일을 사용하여 XADC의 성능에 대한 유효성 검사를 수행할 수 있습니다. 여기에는 내부 온도 및 공급 전압 센서, 신호 대 잡음 비, 유효 비트 수, 선형성 및 기타 다수의 사양이 포함됩니다. AMS101 평가 카드는 XADC에 대한 아날로그 테스트 소스를 제공하는 온보드 16비트 DAC를 포함합니다. AMS 레퍼런스 설계와 페어링되는 이 DAC는 정밀 정현파 또는 DC 신호를 공급할 수 있습니다.
특징
- 아날로그 혼합 신호(AMS) 기술 시연
- AMS101 평가 카드는 무료 AMS Evaluator 도구와 페어링하여 아날로그 데이터, 내부 온도, 전압 측정값을 분석하고 데이터를 .csv 파일에 저장함
- 단일 차동 외부 신호를 카드의 골드 포스트에 적용하기 위한 핀 및 BNC "미니 그래버"
- Xilinx 아날로그-디지털 컨버터(XADC) 기술 시연
- XADC 12비트, 17채널, 1Msps 듀얼 ADC 및 아날로그 혼합 신호 기술 평가
- 아날로그 테스트 신호용 온보드 16비트 듀얼 DAC: 레퍼런스 설계를 통해 정현파 또는 DC 테스트 신호 허용
키트 구성품
- AMS101 평가 카드 1개
- USB-UART 드라이버
- 베이스보드 시작 가이드

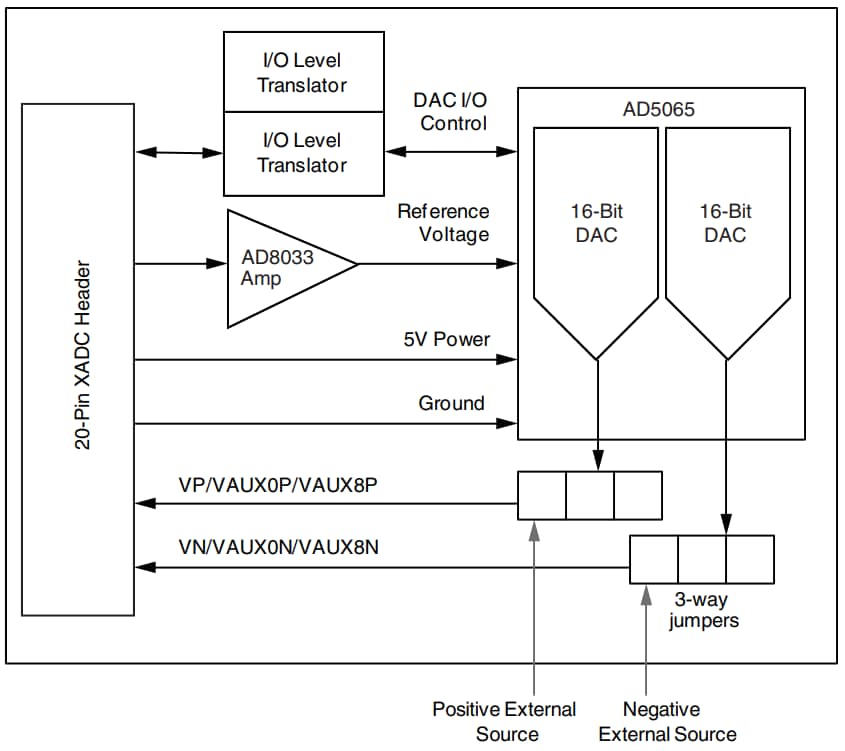

블록 선도
게시일: 2019-07-02
| 갱신일: 2024-04-02
