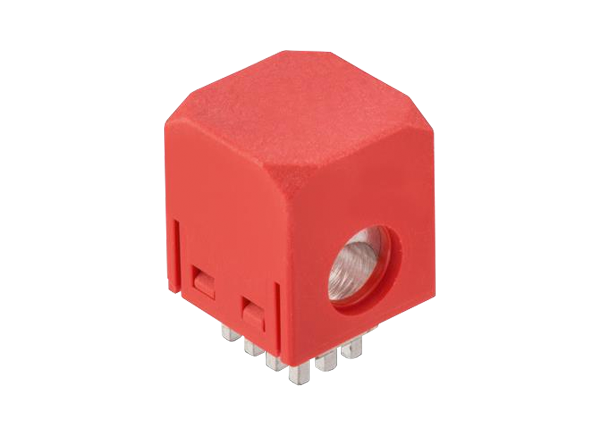

Würth Elektronik REDCUBE 단자
Würth Elektronik REDCUBE 단자는 최소한의 자체 발열을 제공하는 낮은 접촉 저항을 제공합니다. 네 가지 설계는 다양한 애플리케이션을 위한 광범위한 공정 기술을 포함합니다. Press-Fit 단자는 낮은 열 발생으로 최대 500A의 전력 전송을 허용합니다. 하나의 솔리드 압입 핀은 일반적으로 100N 이상의 추출 힘을 갖습니다. REDCUBE 플러그는 Press-Fit 설계의 이점뿐만 아니라 스크류레스(screwless) 케이블 연결의 이점도 제공합니다. REDCUBE SMD 및 THR 단자는 전자 기기 시장의 증가하는 수요를 충족하도록 설계되었습니다. 해당 제품은 최신 기술과 시간을 절약하는 완전 자동화 공정을 제공합니다. Würth REDCUBE 단자는 운송, 산업, 농업, 의료 및 대체 에너지 애플리케이션에 최적화되어 있습니다.
Press-Fit 기술이란?
Press-fit(압입) 기술은 내부적으로 강력한 기밀성 연결을 위해 무납땜 연결을 사용합니다. Press-Fit 커넥터의 정격은 핀 당 최대 10A이지만(핀, 부품의 크기에 따라 다름), 고전류 기술은 실제로 일반적인 스루홀 도금을 사용합니다.
특징
- 유연한 공정 및 연결 기술
- 최대 500A의 전력을 전달
- 기판 간 솔루션
- 최저의 열 발생
- 강력한 기계적 연결
- 낮은 접점 저항
- 냉납으로 인한 문제없음
애플리케이션
- 풍력
- 태양열
- 의료
- 산업용
- 농업
- 자동차
비디오
주요 제품
Würth Elektronik REDCUBE PressFit 단자
공간 절약형 설계 장치에서 매우 낮은 FIT(Fail-In-Time) 값을 제공하는 신뢰성 있는 PCB 기술 소자입니다.
Würth Elektronik REDCUBE SMD 단자
고전류 기술과 함께 완전 자동화된 픽앤 플레이스 장착 이점을 갖추고 있습니다.
Würth Elektronik REDCUBE THR 단자
픽앤 플레이스 장착 및 효율적인 리플로우 솔더링으로 기계적 안정성이 우수하다는 장점이 있습니다.
Würth Elektronik WP-SMRT REDCUBE 단자
보드-보드 및 IGBT 연결을 위해 설계된 매우 낮은 프로파일, 표면 실장.
Würth Elektronik REDCUBE 플러그 앤 케이블 커넥터
플라스틱 하우징 내에 REDCUBE Press-Fit로 구성되어 있고 최대 120A의 출력을 제공합니다.
설계 키트
Power Element 설계 키트 746701는 REDCUBE 단자와 함께 사용 가능합니다.
