Wolfspeed CGD15SG00D2 게이트 드라이버 보드
Wolfspeed/Cree CGD15SG00D2 게이트 드라이버 보드는 3세대(C3M™) SiC MOSFET를 평가하도록 설계되었습니다.이 CGD15SG00D2 드라이버 보드는 연면 향상 그루브, 2W 절연 전원 공급 장치, 공통 모드 인덕터, 5,000VAC 절연 정격 광커플러, 9mm 연면 향상 슬롯이 포함되어 있습니다. 연면 향상 그로브는 로직 측면과 PCB의 전원 공급 장치 측면 사이에 있습니다. 이 CGD15SG00D2 보드는 별도의 게이트 턴온 및 턴 오프 레지스터로 쉽게 최적화할 수 있는 턴온 및 턴 오프 신호를 제공합니다. 로직 전원 입력 측의 공통 모드 인덕터는 향상된 EMI(전자기 간섭) 내성을 제공합니다.
특징
- 3세대(C3M™) SiC MOSFET 지원
- 9mm 연면 강화 슬롯
- 연면 강화 그로브
- 5,000VAC 절연 정격 광커플러
- 2W 절연 전원 공급 장치
- 공통 모드 인덕터
- 별도의 게이트 턴 온 및 게이트 턴 오프 레지스터가 게이트 신호를 최적화

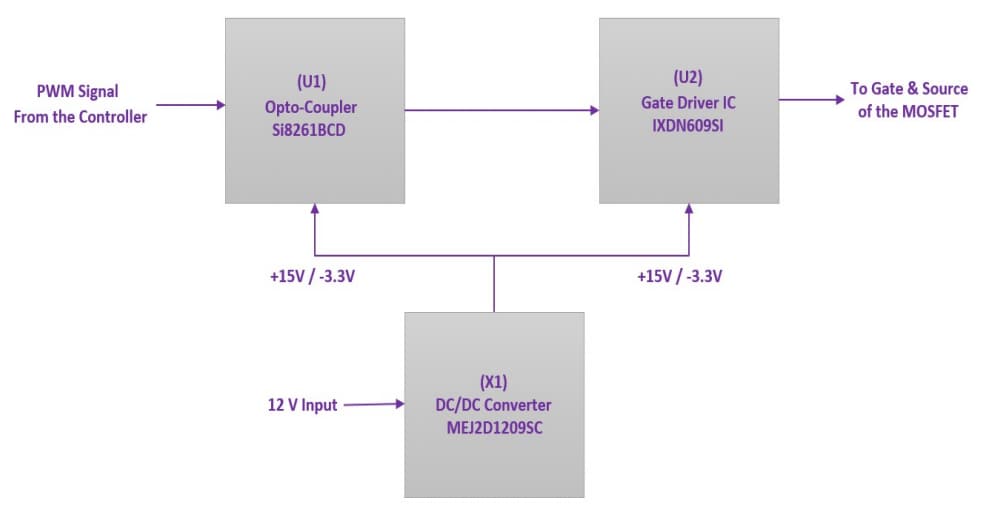

CGD15SG00D2 게이트 드라이버 보드 블록 선도
CGD15SG00D2 게이트 드라이버 보드 계통도
게시일: 2018-04-05
| 갱신일: 2025-01-16
